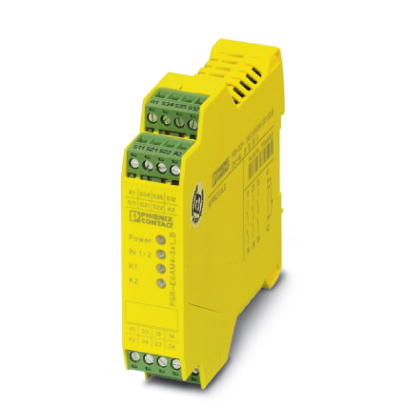

Реле безопасности PHOENIX CONTACT Реле безопасности - PSR-SPP- 24UC/ESAM4/3X1/1X2/B - 2900510 Phoenix contact


12 096.57 руб. за шт
Купить
Купить в 1 клик
Имя*
Телефон*
Email
Код с картинки*
CAPTCHA
Наличие товара:   под заказ

Реле безопасности - PSR-SPP- 24UC/ESAM4/3X1/1X2/B - 2900510 Phoenix contact

Реле безопасности для контроля аварийного останова и управления защитной дверцей до SIL 3 или категории 4, PL e согласно EN ISO 13849, одно- или двухканальный режим, автоматическая или ручная активация, 3 цепи активации, входное напряжение 24 В перем./пост. тока, вставные пружинные клеммы

Купить Реле безопасности PHOENIX CONTACT Реле безопасности - PSR-SPP- 24UC/ESAM4/3X1/1X2/B - 2900510 Phoenix contact. Реле безопасности PHOENIX CONTACT является высококачественным инструментом, что позволит выполнять работы долгое время с использованием инструмента Реле безопасности - PSR-SPP- 24UC/ESAM4/3X1/1X2/B - 2900510 Phoenix contact.

Реле безопасности - PSR-SPP- 24UC/ESAM4/3X1/1X2/B - 2900510 Phoenix contact

Реле безопасности для контроля аварийного останова и управления защитной дверцей до SIL 3 или категории 4, PL e согласно EN ISO 13849, одно- или двухканальный режим, автоматическая или ручная активация, 3 цепи активации, входное напряжение 24 В перем./пост. тока, вставные пружинные клеммы

Характеристики товаров

  • До кат. 4/PL e согласно ISO 13849-1, SILCL3 согласно МЭК 62061, SIL 3 согласно МЭК 61508
  • Ручной контроль и автоматическая активация в одном приборе
  • Основная изоляция
  • Одно- и двухканальное управление
  • 3 цепи активации, 1 сигнальная цепь
Логотип

Указание:

Ограничение износаЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Размеры
Ширина22,5 мм
Высота112 мм
Глубина114,5 мм
Окружающие условия
Температура окружающей среды (при эксплуатации)-20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 70 °C
Входные данные
Входное номинальное напряжение UN24 В AC/DC
Диапазон входных напряжений относительно UN0,85 ... 1,1
Типовой входной ток при UN140 мA AC
65 мА DC
Напряжение входной, пусковой и обратной цепиоколо 24 В DC
Время срабатывания, типовое20 мс (ручн. пуск)
Время возврата, типовое45 мс (одноканальный)
10 мс (двухканальный)
Синхронность, вход 1/2неограниченно
Время возврата в состояние готовности1 c
Макс. допустимое сопротивление кабельной системыоколо 50 ? (Входная и пусковая цепь при UN)
Выходные данные
Исполнение контакта3 цепи активации
1 сигнальная цепь
Материал контактаAgSnO2, + 0,2 мкм золото
Максимальное напряжение переключения250 В AC/DC
Минимальное напряжение переключения10 В AC/DC
Макс. ток продолжительной нагрузки6 А (Замыкатель)
5 А (Размыкатель)
Максимальный пусковой ток6 А
Минимальный пусковой ток10 мА
Среднеквадрат. значение суммарного тока72 A2 (ITH2 = I12 + I22 + I32)
Мощность отключения (активная нагрузка), максимальная144 Вт (24 В постоянного тока, ? = 0 мс)
288 Вт (48 В постоянного тока, ? = 0 мс)
77 Вт (110 В постоянного тока, ? = 0 мс)
88 Вт (220 В постоянного тока, ? = 0 мс)
1500 ВА (250 В AC, ? = 0 мс)
Мощность отключения (индуктивная нагрузка), максимальная48 Вт (24 В постоян. тока, ? = 40 мс)
40 Вт (48 В постоян. тока, ? = 40 мс)
35 Вт (110 В постоян. тока, ? = 40 мс)
33 Вт (220 В постоян. тока, ? = 40 мс)
Коммутационная способность минимальная100 мВт
Выходные предохранители10 А gL/gG NEOZED (Замыкатель)
6 А gL/gG NEOZED (Размыкатель)
Общие сведения
Тип релеЭлектромеханическое с принудительным размыканием, пыленепроницаемое реле
Долговечность механическаяприбл. 107 коммутационных циклов
Монтажное положениена выбор
Категория согласно EN 13849-14
Категория останова0
НаименованиеВоздушный путь и путь утечки между цепями
Стандарты / нормативные документыDIN EN 50178/VDE 0160:1998-04
Расчетное импульсное напряжение / изоляция4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение между входной электрической цепью и цепью активации 6 кВ.)
Расчетное напряжение изоляции250 В
Степень загрязнения2
Категория перенапряженияIII
Характеристики клемм
Сечение жесткого проводника мин.0,2 мм?
Сечение жесткого проводника макс.1,5 мм?
Сечение гибкого проводника мин.0,2 мм?
Сечение гибкого проводника макс.1,5 мм?
Сечение провода AWG/kcmil, мин.24
Сечение провода AWG/kcmil, макс.16
Длина снятия изоляции8 мм
Тип подключенияПружинные зажимы

Бренд PHOENIX CONTACT
Минимальная норма отпуска 1
Артикул phc-2900510
Артикул производителя phc-2900510
EAN 4046356513784
Страна изготовителя Германия
Вес 137.48 г
Ед. измерения шт
