Системная кабельная разводка PHOENIX CONTACT 2305046 Phoenix contact UM-32 NAM/I/M/DV Активный модуль


48 465.56 руб. за шт
Купить
Купить в 1 клик
Имя*
Телефон*
Email
Код с картинки*
CAPTCHA
Наличие товара:   под заказ

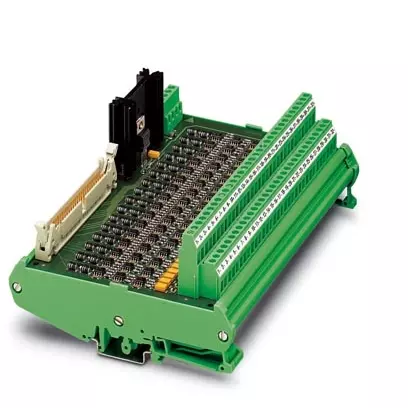

Активный модуль - UM-32 NAM/I/M/DV - 2305046 Phoenix contact

Модуль с 32 датчиками приближения (Namur) (для входной платы устройства управления Delta V)

Купить Системная кабельная разводка PHOENIX CONTACT 2305046 Phoenix contact UM-32 NAM/I/M/DV Активный модуль. Системная кабельная разводка PHOENIX CONTACT является высококачественным инструментом, что позволит выполнять работы долгое время с использованием инструмента 2305046 Phoenix contact UM-32 NAM/I/M/DV Активный модуль.

Активный модуль - UM-32 NAM/I/M/DV - 2305046 Phoenix contact

Модуль с 32 датчиками приближения (Namur) (для входной платы устройства управления Delta V)

Размеры

Ширина181 мм
Высота126 мм
Глубина75 мм
Окружающие условия
Температура окружающей среды (при эксплуатации)-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)-20 °C ... 70 °C
Входные данные
Входное номинальное напряжение UN24 В DC ±20 %
Типовой входной ток при UNмакс. 320 мА
Наименование защитыЗащита от переполюсовки
Защитная цепь / модульДиод защиты от переполюсовки
Индикация рабочего напряженияLED зел.
Частота передачи350 Гц
Выходные данные
Максимальное напряжение переключения30 В DC
Макс. ток продолжительной нагрузки10 мА
Индикация рабочего напряженияLED зел.
Обнаружение неисправностей (обрыв проводника / короткое замыкание)Светодиодный индикатор красного цвета
Общие сведения
Количество каналов32
Стандарты/нормативные документыDIN EN 50178 Основная изоляция
Монтажное положениена выбор
Указания по монтажуустанавливаются в ряд без промежутков
Степень загрязнения2
Категория перенапряженияI
Тип изоляционного материала, корпусПолиамид РА, неусиленный
Цветзеленый
Данные по подключению Подключение 1
Наименование, подключениеКлеммы для печатного монтажа
Количество точек подключения103
Тип подключенияВинтовые зажимы
Полюсов6
Сечение гибкого проводника мин.0,2 мм?
Сечение гибкого проводника макс.2,5 мм?
Сечение жесткого проводника мин.0,2 мм?
Сечение жесткого проводника макс.4 мм?
Сечение провода AWG/kcmil, мин.24
Сечение провода AWG/kcmil, макс.12
Резьба винтовM3
Длина снятия изоляции8 мм
Данные по подключению Подключение 2
Наименование, подключениеПодключение плоского кабеля
Количество точек подключения1
Тип подключенияIDC / FLK - штыревой разъем (2,54 мм)
Полюсов50
Цепь управления
Напряжение без нагрузки8,2 В DC ±10 %
Точка переключения? 2,1 мА (в проводящем состоянии)
? 1,2 мА (в запертом состоянии)
6,3 мА ... 10 мА (при коротком замыкании)
0 мА ... 0,35 мА AC/DC (при обрыве проводника)
Гистерезис переключенияоколо 0,2 мА
Внутреннее сопротивлениеоколо 1 к?
Ток короткого замыкания? 10 мА
Поддерживаемые устройства управления
Дополнительные устройства управленияEmerson DeltaV
Дополнительные платы ввода-выводаVE4001S2T2B5

Бренд PHOENIX CONTACT
Минимальная норма отпуска 1
Артикул phc-2305046
Артикул производителя 2305046
EAN 4017918995744
Вес 417.06 г
Ед. измерения шт
