Системная кабельная разводка PHOENIX CONTACT 2979472 Phoenix contact UMK-32 RM/MR-G24/1/PLC Активный модуль


39 837.13 руб. за шт
Купить
Купить в 1 клик
Имя*
Телефон*
Email
Код с картинки*
CAPTCHA
Наличие товара:   под заказ

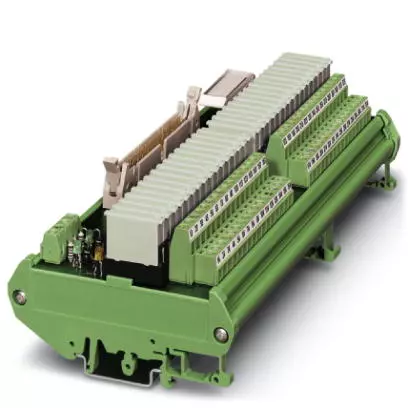

Активный модуль - UMK-32 RM/MR-G24/1/PLC - 2979472 Phoenix contact

Модуль вывода VARIOFACE, с 32 вставными миниатюрными реле с 1 замыкающим контактом в каждом, для цепей 24 В постоянного тока (реле входят в комплект поставки)

Купить Системная кабельная разводка PHOENIX CONTACT 2979472 Phoenix contact UMK-32 RM/MR-G24/1/PLC Активный модуль. Системная кабельная разводка PHOENIX CONTACT является высококачественным инструментом, что позволит выполнять работы долгое время с использованием инструмента 2979472 Phoenix contact UMK-32 RM/MR-G24/1/PLC Активный модуль.

Активный модуль - UMK-32 RM/MR-G24/1/PLC - 2979472 Phoenix contact

Модуль вывода VARIOFACE, с 32 вставными миниатюрными реле с 1 замыкающим контактом в каждом, для цепей 24 В постоянного тока (реле входят в комплект поставки)

Характеристики товаров

  • Малая монтажная ширина, всего 55 мм (8-канальные) или 202 мм (32-канальные)
  • Двухслойные сдвоенные позолоченные контакты выдерживают токи длительной нагрузки от 1 мА до 3 А, что обеспечивает универсальное применение
  • Светодиодный индикатор состояния для каждой сигнальной цепи и напряжения питания
  • Безынерционный диод и диод защиты от неправильной полярности в каждой сигнальной цепи
  • Вставные миниатюрные реле с одним замыкающим контактом каждое
Логотип

Указание:

Ограничение износаЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Размеры
Ширина202 мм
Высота90 мм
Глубина58 мм
Окружающие условия
Температура окружающей среды (при эксплуатации)-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)-20 °C ... 70 °C
Входные данные
Входное номинальное напряжение UN24 В DC
Диапазон входных напряжений относительно UN0,8 ... 1,1
Типовой входной ток при UN6,5 мА
Время срабатывания, типовое5 мс
Время возврата, типовое15 мс
Наименование защитыЗащитный диод
Защитная цепь / модульЗащитный диод
Индикация рабочего напряженияLED зел.
Индикатором состояния / каналLED желт.
Выходные данные
Исполнение контакта1 замыкающий контакт (сдвоенный)
Материал контактаAgNi, твердое позолоченное покрытие 5 мкм
Максимальное напряжение переключения250 В AC
125 В DC
Минимальное напряжение переключения5 В
Макс. ток продолжительной нагрузки3 А
Максимальный пусковой ток5 А
Минимальный коммутационный ток1 мА
Мощность отключения (активная нагрузка), максимальная72 Вт (24 В DC)
60 Вт (48 В DC)
50 Вт (60 В DC)
50 Вт (110 В DC)
750 ВА (250 В AC)
Обнаружение неисправностей (обрыв проводника / короткое замыкание)нет
Общие сведения
Количество каналов32
Возможная комплектацияМиниатюрное реле, REL-MR-G 24/1
В комплекте сесть
испытательное напряжение3 кВ AC
Испытательное напряжение, обмотка реле / релейный контакт3 кВ AC
Долговечность механическая2 x 107 коммутационных циклов
Стандарты / нормативные документыМЭК 60664
DIN EN 50178
МЭК 62103
Режим работы100 % ED
Монтажное положениена выбор
Указания по монтажуустанавливаются в ряд без промежутков
Степень загрязнения2
Категория перенапряженияIII
Тип изоляционного материала, корпусПВХ, боковая часть из неусиленного полиамида
Цветзеленый
Данные по подключению Подключение 1
Наименование, подключениеАктивная часть
Количество точек подключения1
Тип подключенияIDC / FLK - штыревой разъем (2,54 мм)
Полюсов50
Данные по подключению Подключение 2
Наименование, подключениеКонтактная часть
Количество точек подключения72
Тип подключенияВинтовые зажимы
Полюсов6
Сечение жесткого проводника мин.0,14 мм?
Сечение жесткого проводника макс.1,5 мм?
Сечение гибкого проводника мин.0,14 мм?
Сечение гибкого проводника макс.1,5 мм?
Сечение провода AWG/kcmil, мин.26
Сечение провода AWG/kcmil, макс.16
Резьба винтовM3
Длина снятия изоляции6 мм
Поддерживаемые устройства управления
Дополнительные устройства управленияSIEMENS S7-400
Дополнительные платы ввода-вывода6ES7 422-1BL00-0AA0
6ES7 422-7BL00-0AB0
Дополнительные устройства управленияALLEN-BRADLEY ControlLogix
Дополнительные платы ввода-вывода1756-OB32
Дополнительные устройства управленияALLEN-BRADLEY PLC 5
Дополнительные платы ввода-вывода1771 OBN
Дополнительные устройства управленияHONEYWELL PlantScape
Дополнительные платы ввода-выводаTC-ODD 321
Дополнительные устройства управленияMITSUBISHI MELSEC L
Дополнительные платы ввода-выводаLY41PT1P
LY42PT1P
Дополнительные устройства управленияMITSUBISHI MELSEC Q
Дополнительные платы ввода-выводаQY81P
Дополнительные устройства управленияSchneider Electric MODICON TSX QUANTUM
Дополнительные платы ввода-выводаDDO 353
Дополнительные устройства управленияSIEMENS S7-300 / ET 200 M
Дополнительные платы ввода-вывода6ES7 322-1BL00-0AA0
Дополнительные устройства управленияEmerson DeltaV
Дополнительные платы ввода-выводаVE4002S1T2B6
Дополнительные устройства управленияGE Fanuc PACSystems RX3i
Дополнительные платы ввода-выводаIC694MDL754

Бренд PHOENIX CONTACT
Минимальная норма отпуска 1
Артикул phc-2979472
Артикул производителя 2979472
EAN 4017918130367
Страна изготовителя Германия
Вес 403.83 г
