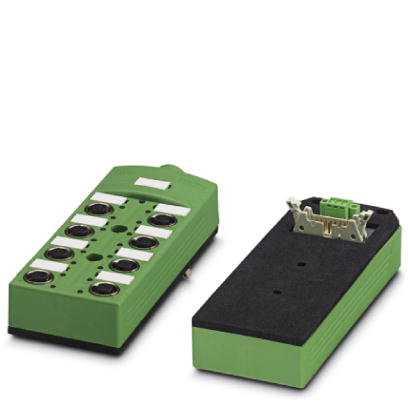

Коробка датчика и исполнительного элемента - SACB-8/8-L-PUR SCO FLK14/MCV3P

Отзывов: 0

Добавить отзыв

Артикул: phc-1547928

Описание товара:

Коробка датчика и исполнительного элемента - SACB-8/8-L-PUR SCO FLK14/MCV3P - 1547928 Phoenix contact

Коробка датчика и исполнительного элемента, Тип подключения: Гнездовой разъем M12-SPEEDCON металл, Количество гнезд: 8, Полюсов: 4, Расположение гнезд: Один ряд, Индикатор состояния: есть, p-n-p; Подключение магистрального кабеля: Штыревая рейка FLK14, MINI COMBICON 3-полюсн. 270°, Экранировка: нет

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

В транзите

0.0000

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

1.0000

Ед. изм.

штук

Артикул

phc-1547928

0 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Коробка датчика и исполнительного элемента - SACB-8/8-L-PUR SCO FLK14/MCV3P - 1547928 Phoenix contact

Характеристики товаров

Безопасное применение в полевых условиях благодаря литому корпусу и высокой степени защиты
Гибкое, децентрализованное объединение сигналов в одном магистральном проводе
Удобно: повышенная степень готовности машин благодаря быстрой и простой диагностике
Экономия времени благодаря установке при помощи устройства быстрой фиксации SPEEDCON
Простая системная разводка ПЛК через расположенное на задней стороне основное соединение

Общие сведения

Расчетное напряжение	24 В DC
Рабочее напряжение, максимальное U_max	30 В DC
Нагрузка по току на каждый входной/выходной сигнал	0,5 А (1 A при 40 °C)
Нагрузочная способность на 1 гнездо	0,5 А (1 A при 40 °C)
Общий расчетный ток	4 А
	8 А (До 40 °C)
Полюсов	4
Количество гнезд	8
Тип подключения, датчик / исполнительный элемент	Гнездовой разъем M12-SPEEDCON

Окружающие условия

Класс защиты	IP54 (с уплотненными крепежными отверстиями)
Температура окружающей среды (при эксплуатации)	-30 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-30 °C ... 90 °C

Функция локальной диагностики

Локальная диагностика	Электропитание Светодиод, зеленого цвета
	Отображение состояния ввода-вывода Светодиод, желтого цвета

Характеристики магистрального кабеля

Тип подключения	Штыревая рейка FLK14, MINI COMBICON 3-полюсн.
Длина зачищаемой части (сигнал)	9 мм
Мин. сечение проводника (цепь питания)	0,14 мм?
Макс. сечение проводника (цепь питания)	1,5 мм?
Сечение проводника AWG мин. (цепь питания)	26
Сечение проводника AWG макс. (цепь питания)	16
Момент затяжки, гнездо, кабель для датчика или исполнительного устройства	0,4 Нм
Момент затяжки резьбового колпачка	0,4 Нм

Тип изоляционного материала

Материал корпуса	PBT
Материал, заливочная масса	PUR
Материал, контакт	Сплав меди
Материал, контактная поверхность	позолоченный
Материал, держатель контакта	PA
Материал, контакт, сторона магистрального кабеля	Сплав меди
Материал, контактная поверхность, сторона магистрального кабеля	оцинкован.
Материал держателя контакта, сторона магистрального кабеля	полиамид
Материал, резьбовая втулка	Сплав цинка, изготовление методом литья под давлением
Материал, поверхность резьбовой втулки	Покрытый никелем
Материал, уплотнительное кольцо	NBR
Материал уплотнения	CR (плоское уплотнение с обратной стороны)

Назначение выводов

Гнездо/полюс = цвет жилы или подключение	1 / 4 (A) = 1
	2 / 4 (A) = 2
	3 / 4 (A) = 3
	4 / 4 (A) = 4
	5 / 4 (A) = 5
	6 / 4 (A) = 6
	7 / 4 (A) = 7
	8 / 4 (A) = 8
	1-8 / 1 (+ 24 V) = 9
	1-8 / 1 (+ 24 V) = 11
	1-8 / 1 (+ 24 V) = 13
	1-8 / 3 (0 V) = 10
	1-8 / 3 (0 V) = 12
	1-8 / 3 (0 V) = 14

Характеристики

Вес и габариты
Вес (грамм)	324.09
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
В транзите	0.0000
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	1.0000
Ед. изм.	штук
Артикул	phc-1547928
Артикул производителя	1547928
Модель	SACB-8/8-L-PUR SCO FLK14/MCV3P
EAN	4046356135528
