3002416 UK 3-TWIN BU PHOENIX CONTACT

Отзывов: 0

Добавить отзыв

Артикул: phc-3002416

Описание товара:

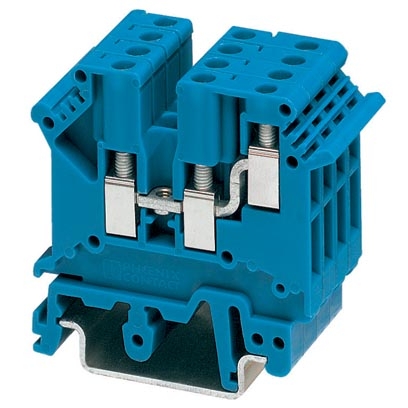

Проходные клеммы - UK 3-TWIN BU - 3002416 Phoenix contact

1-ярусный клеммный блок с винтовыми зажимами, с односторонним расположением сдвоенных контактов, сечение: 0,2 - 2,5 мм?, AWG: 30 - 12, ширина: 5,2 мм, цвет: синий

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

phc-3002416

Артикул производителя

3002416

329.37 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Проходные клеммы - UK 3-TWIN BU - 3002416 Phoenix contact

Характеристики товаров

Данные сдвоенные электротехнические клеммы разработаны для выполнения основных задач в области разветвления цепей
Универсальное основание для установки на несущие рейки NS 35... и NS 32...
Два независимых разъема для подключения провода на стороне распределительного шкафа
Беспроблемное подключение проводов различного типа и сечения
Имеют ряд шунтирования в центре клеммы, для электрического соединения соседних клемм

Общие сведения

Количество ярусов	2
Количество точек подключения	3
Цвет	синий
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0

Размеры

Ширина	5,2 мм
Длина	50,5 мм
Высота NS 35/7,5	47 мм
Высота NS 35/15	54,5 мм
Высота NS 32	52 мм

Общие сведения

Максимальный ток нагрузки	24 А (для кабеля сечением 2,5 мм? Поперечное сечение)
Расчетное импульсное напряжение	6 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток I_N	24 А (Суммарный ток всех подключенных проводников не должен превышать макс. тока нагрузки)
Номинальное напряжение U_N	400 В
Открытая боковая стенка	ja

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	14
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	1,5 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	1 мм?
2 жестких провода одинакового сечения, мин.	0,2 мм?
2 жестких провода одинакового сечения, макс.	0,5 мм?
2 гибких провода одинакового сечения, мин.	0,2 мм?
2 гибких провода одинакового сечения, макс.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	0,75 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,25 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	0,5 мм?
Сечение с гребенчатым мостиком, жестк.. макс.	2,5 мм?
Сечение с гребенчатым мостиком, гибк.. макс.	2,5 мм?
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм

Характеристики

Вес и габариты
Вес (грамм)	10.56
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	phc-3002416
Артикул производителя	3002416
Модель	UK 3-TWIN BU
EAN	4017918090258
