Артикул: 1820550000

Описание товара:

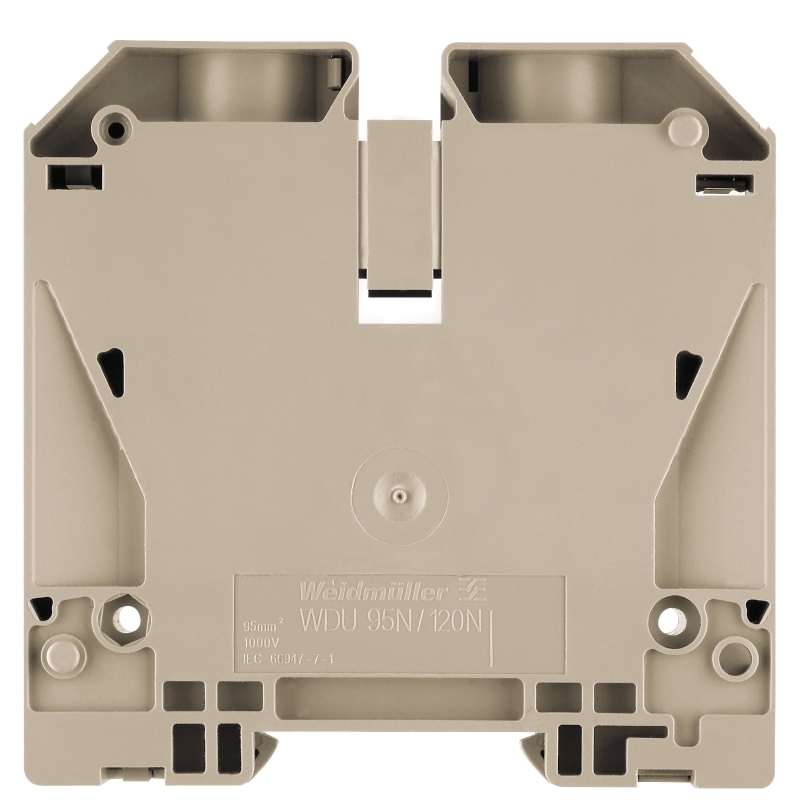

1820550000 WEIDMULLER WDU 95N/120N Проходная клемма, Винтовое соединение, 120 mm2, 1000 V, 269 A, Темно-бежевый

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Страна производства

Германия

Минимальная норма отпуска

5.0000

Ед. изм.

штук

Артикул

1820550000

2 751.60 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Проходная клемма Weidmuller WDU 95N/120N 1820550000

Icon Icon Icon

Общие данные заказа
Тип	WDU 95N/120N
Номер для заказа	1820550000
Исполнение	Проходная клемма, Винтовое соединение, 120 mm2, 1000 V, 269 A, Темно-бежевый
GTIN (EAN)	4032248369300
Норма упаковки (VPE)	5 Шт.

Размеры и массы
Ширина	27 мм
Ширина (в дюймах)	1,063 inch
Высота	91 мм
Высота (в дюймах)	3,583 inch
Глубина	90 мм
Глубина (дюймов)	3,543 inch
Глубина с DIN-рейкой	91 мм
Масса нетто	261,8 g

Температуры
Температура при длительном использовании, мин.	-60 °C
Температура при длительном использовании, макс.	130 °C

Расчетные данные согласно CSA
Напряжение, класс C (CSA)	1000 V
Поперечное сечение провода, макс. (CSA)	0000 AWG
Поперечное сечение провода, мин. (CSA)	4 AWG
Сертификат № (CSA)	200039-1057876
Ток, разм. C (CSA)	220 A

Расчетные данные согласно UL
Напряжение, класс C (UR)	1000 V
Поперечное сечение провода, макс. (UR)	250 kcmil
Поперечное сечение провода, мин. (UR)	4 AWG
Разм. провода Заводская электропроводка, макс. (UR)	250 kcmil
Разм. провода Заводская электропроводка, мин. (UR)	4 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	250 kcmil
Разм. провода Электропроводка полевого уровня, мин. (UR)	4 AWG
Сертификат № (UR)	E60693
Ток, разм. С	228 A

Номинальные характеристики IECEx/ATEX
Сертификат № (ATEX)	DEMKO14ATEX1338U
Сертификат № (IECEX)	IECEXULD14.0005U
Макс. напряжение (ATEX)	880 V
Ток (ATEX)	221 A
Поперечное сечение провода, макс. (ATEX)	120 mm2
Макс. напряжение (IECEX)	880 V
Ток (IECEX)	221 A
Поперечное сечение провода, макс. (IECEX)	120 mm2
Температурный диапазон вставки	Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия
Обозначение EN 60079-7	Ex e II
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

2 зажимаемых провода (H05V/H07V) одинакового сечения (расчетное соединение)
Сечение подключаемого провода, одножильного, 2 зажимаемых провода, мин.	35 mm2
Сечение подключаемого провода, одножильного, 2 зажимаемых провода, макс.	10 mm2
Сечение подключаемого провода, многожильного, 2 зажимаемых провода, мин.	10 mm2
Сечение подключаемого провода, многожильного, 2 зажимаемых провода, макс.	35 mm2
Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.	16 mm2
Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.	35 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин.	10 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс.	35 mm2

Дополнительные технические данные
Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	закрытый
Проверенное на взрывозащищенность исполнение	Да
Указание по установке	Непосредственный монтаж

Параметры системы
Исполнение	Винтовое соединение, для привинчиваемой перемычки, закрытый
Требуется концевая пластина	Нет
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Монтажная рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Да

Размеры
Смещение TS 32	64,5 мм

Расчетные данные
Расчетное сечение	120 mm2
Номинальное напряжение	1 000 V
Номинальный ток	269 A
Ток при макс. проводнике	290 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	0,12 m?
Номинальное импульсное напряжение	8 кВ
Степень загрязнения	3

Характеристики материала
Материал	Материал Wemid
Цвет	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Зажимаемые провода (расчетное соединение)
Вид соединения	Винтовое соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	150 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	16 mm2
Длина зачистки изоляции	27 мм
Зажимной винт	M 10
Калибровая пробка согласно 60 947-1	B13
Количество соединений	2
Момент затяжки, макс.	20 Nm
Момент затяжки, мин.	12 Nm
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	kcmil 250
Поперечное сечение подключаемого провода AWG, мин.	AWG 4
Размер лезвия	S6 (DIN 6911)
Сечение подключаемого провода, гибкого, мин.	16 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	95 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	16 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	16 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, макс.	150 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, мин.	16 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	120 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	16 mm2

Информация о продукции
Текст указания - данные заказа	1000 В UL и CSA для групп использования B и C: может применяться с изолирующими DIN-рейками и при использовании перегородок WTW-EN.
Текст указания - технические данные	Испытанное номинальное напряжение 1000 В пост. тока.
Текст указания - аксессуары	Вспомогательное соединение для дополнительного провода "WZAD 95N/120N", код заказа 1859580000 (до 10 мм?, 41 A). Перемычки, см. раздел "Принадлежности серии W".

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	CFAT_WDU 95N_120N.pdf IECEXULD14.0005U_e.pdf DE_PT1001_20160418_821_ISSUE01.pdf ACF-ATEX_4786180920
Пользовательская документация	NTI_IECEx_WDU-WPE 95N_120.pdf
Технические данные	EPLAN, WSCAD, Zuken E3.S

Классификация
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
ETIM30	EC000897
UNSPSC	30-21-18-11
eClass 5.1	27-14-11-20
eClass 6.2	27-14-11-20
eClass 7.1	27-14-11-20
eClass 8.1	27-14-11-20
eClass 9.0	27-14-11-20
eClass 9.1	27-14-11-20

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать
UL File Number Search	E60693

Подача питания
Наш широкий диапазон клеммных колодок серии W с клеммами WPD для ответвлений главной линии, которые оптимизированы для повышения удобства и экономии места, обеспечивает создание безопасного и удобного соединения для подачи питания.

Характеристики

Вес и габариты
Вес (грамм)	262
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Страна производства	Германия	Другие товары
Минимальная норма отпуска	5.0000
Ед. изм.	штук
Артикул	1820550000
Артикул производителя	1820550000
Модель	WDU 95N/120N
