Коммутатор с функцией NAT-маршрутизации PHOENIX CONTACT Коммутатор - FL NAT SMN 8TX - 2989365 Phoenix contact


81 451.75 руб. за шт
Купить
Купить в 1 клик
Имя*
Телефон*
Email
Код с картинки*
CAPTCHA
Наличие товара:   под заказ

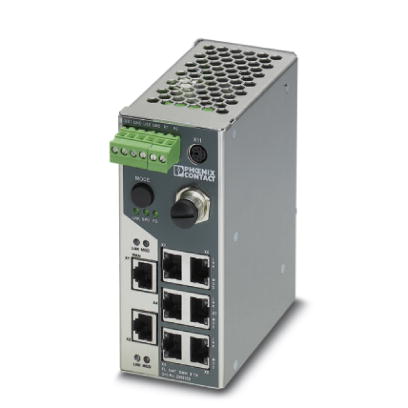

Коммутатор - FL NAT SMN 8TX - 2989365 Phoenix contact

Интеллектуальный управляемый коммутатор Narrow NAT с восемью портами RJ45 на 10/100 Мбит/с и функцией маршрутизатора 1:1-NAT

Купить Коммутатор с функцией NAT-маршрутизации PHOENIX CONTACT Коммутатор - FL NAT SMN 8TX - 2989365 Phoenix contact. Коммутатор с функцией NAT-маршрутизации PHOENIX CONTACT является высококачественным инструментом, что позволит выполнять работы долгое время с использованием инструмента Коммутатор - FL NAT SMN 8TX - 2989365 Phoenix contact.

Коммутатор - FL NAT SMN 8TX - 2989365 Phoenix contact

Интеллектуальный управляемый коммутатор Narrow NAT с восемью портами RJ45 на 10/100 Мбит/с и функцией маршрутизатора 1:1-NAT

Описание изделия

Описание
FL NAT SMN 8TX - первое изделие в ассортименте продукции Phoenix Contact, объединяющее в себе функции NAT-маршрутизатора (NAT = Network Address Translation - трансляция сетевых адресов) и коммутатора. NAT-коммутатор имеет тонкий корпус толщиной с книгу, благодаря чему может устанавливаться в электротехнические шкафы и применяться практически в любых системах автоматизации.
Порт, через который осуществляется NAT-преобразование для сети верхнего уровня, - порт 1. Порты с 2 по 8 управляемого коммутатора используются для сетей нижнего уровня. FL NAT SMN 8TX может быть сконфигурирован или с помощью веб-сервера или SNMP (Simple Network Management Protocol - простой протокол сетевого управления).
FL NAT SMN 8TX - первое комбинированное устройство, объединяющее в себе функции коммутатора (на уровне Layer2) и маршрутизатора (на уровне Layer3). Раньше приходилось приобретать два устройства, которые занимали в два раза больше места. Теперь же благодаря FL NAT SMN 8TX в свое распоряжение вы получаете всего один прибор с теми же самыми функциями, но по более привлекательной цене.
Функции коммутатора, включая зеркальное отображение портов, LLDP и механизмы резервирования, обеспечивают высокоэффективный обмен данными для семи портов сети на скорости 100 Мбит/с.

Для машиностроительных компаний всегда было проблематичным назначение своим машинам таких IP-адресов, которые могли бы быть интегрированы в IT-сети заказчика. Благодаря FL NAT SMN 8TX теперь имеется возможность назначать машинами и системам одинаковые IP-адреса и эти адреса могут после соответствующего преобразования использоваться в любом IP-пространстве корпоративной сети верхнего уровня. Эта функция блока известна как трансляция сетевых адресов - NAT.

Характеристики товаров
  • RSTP
  • VLAN
  • MRP (клиент и ведущее устройство)
  • SNMP
Логотип

Размеры

Ширина58 мм
Высота133 мм
Глубина130 мм
Окружающие условия
Степень защитыIP20
Температура окружающей среды (при эксплуатации)0 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)5 % ... 95 % (без образования конденсата)
Допустимая влажность воздуха (хранение / транспортировка)5 % ... 95 % (без образования конденсата)
Давление воздуха (при эксплуатации)86 кПа ... 108 кПа (2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)66 кПа ... 108 кПа (3500 м над уровнем моря)
ПомехоустойчивостьEN 61000-6-2:2005
Интерфейсы
Интерфейс 1Ethernet
Количество портов8 (порты RJ45)
Тип подключенияRJ45
Среда передачиМедный кабель
Скорость передачи данных10/100 MBit/s
Дальность передачи100 м (На каждый сегмент)
Сигнальные светодиодные индикаторыНапряжение питания, передача данных, ошибки, связь, состояние АКТИВНО
Скорость передачи данных10/100 MBit/s
Интерфейс 4Последовательный (RS-232)
Тип подключенияRS-232-C, 6-контактный разъем MINI-DIN (PS/2)
Функция
Основные функцииКоммутатор с промежуточным хранением, соответствующий требованиям стандарта IEEE 802.3 2, приоритетный класс согласно IEEE802.1 P, протокол TCP/IP, поддержка BootP, встроенная функция Web-Server, Rapid Spanning Tree (RSTP), маршрутизатор, маршрутизатор 1:1-NAT
УправлениеУправление с Web-интерфейсом, SNMP или V.24 (RS-232)
Поддерживаемые браузерыInternet Explorer от версии 5.5
РезервированиеSpanning Tree (связующее дерево) 802.1d, Rapid Spanning Tree (быстрое связующее дерево) 802.1w, Fast Ring Detection, протокол резервирования среды (MRP) согласно МЭК62439
Отображение состояний и диагностики2 светодиодных индикатора состояния Ethernet: LINK (СВЯЗЬ) и переключаемый индикатор Status Activity (состояние АКТИВНО), 100, дуплексный режим, индикаторы напряжения питания US1 и US2 (резервное питание), а также индикатор FAIL (ОШИБКА)
Контакт для передачи сообщений

Параметр расширения сети
Глубина каскадированияСеть с топологией "шина" или "звезда": на выбор
Максимальная длина кабеля (витая пара)100 м
Электропитание
Электропитание24 В DC
Остаточная пульсация3,6 В(ОП) (В пределах допуст. области напряжений)
Диапазон напряжения питания18 В DC ... 32 В DC
Потребляемый ток, типовой600 мА (при Us = 24 В постояного тока)
Потребляемый ток, макс.600 мА
Механические испытания
Тип испытанияУдаропрочность согласно EN  60068-2-27/МЭК  60068-2-27
Данные испытанияРежим: 25 g, продолжительность 11 мс, ударный импульс, полусинусоида
Тип испытанияУдаропрочность согласно EN  60068-2-27/МЭК  60068-2-27
Данные испытанияХранение/транспортировка: 50 g, продолжительность 11 мс, ударный импульс, полусинусоида
Тип испытанияВибростойкость соотв. EN 60068-2-6/IEC 60068-2-6
Данные испытанияУсловия эксплуатации / хранения / транспортировки: 5 g, 150 Гц, критерий 3
Тип испытанияИспытание свободным падением согл. IEC 60068-2-32
Данные испытания1 м
Соответствие Директиве по ЭМС
Стандарт на методы испытанийIEC 61000-4-2 (ESD)
Данные испытанияКритерий A
Стандарт на методы испытанийIEC 61000-4-3 (Электромагнитные поля)
Данные испытанияКритерий A
Стандарт на методы испытанийIEC 61000-4-4 (Испытание на невосприимчивость к быстрым переходным процессам и всплескам)
Данные испытанияКритерий A
Стандарт на методы испытанийIEC 61000-4-5 (Испытание на невосприимчивость к выбросу напряжения)
Данные испытанияКритерий A
Стандарт на методы испытанийIEC 61000-4-6 (Защищенность от помех по цепи питания, наведенных радиочастотными полями)
Данные испытанияКритерий A
Общие сведения
Тип монтажаМонтажная рейка
Исполнение AXВ форме книги
Масса650 г
Излучение помехEN 61000-6-3 +A11

Бренд PHOENIX CONTACT
Минимальная норма отпуска 1
Артикул phc-2989365
Артикул производителя phc-2989365
EAN 4046356456074
Страна изготовителя Германия
Вес 777 г
Ед. измерения шт
