Особо компактные релейные модули PHOENIX CONTACT Модуль полупроводникового реле - PLC-OPT- 24DC/ 24DC/10/R - 2900398 Phoenix contact


3 697.99 руб. за шт
Купить
Купить в 1 клик
Имя*
Телефон*
Email
Код с картинки*
CAPTCHA
Наличие товара:   под заказ

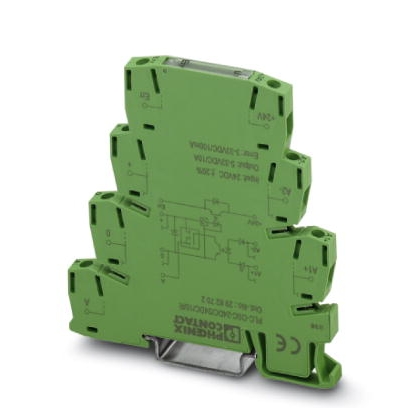

Модуль полупроводникового реле - PLC-OPT- 24DC/ 24DC/10/R - 2900398 Phoenix contact

Полупроводниковые реле PLC с разъемом Push-in для установки на монтажную рейку NS 35/7,5, вход: 24 В пост. тока, выход: 3-33 В пост. тока/10 A

Купить Особо компактные релейные модули PHOENIX CONTACT Модуль полупроводникового реле - PLC-OPT- 24DC/ 24DC/10/R - 2900398 Phoenix contact. Особо компактные релейные модули PHOENIX CONTACT является высококачественным инструментом, что позволит выполнять работы долгое время с использованием инструмента Модуль полупроводникового реле - PLC-OPT- 24DC/ 24DC/10/R - 2900398 Phoenix contact.

Модуль полупроводникового реле - PLC-OPT- 24DC/ 24DC/10/R - 2900398 Phoenix contact

Полупроводниковые реле PLC с разъемом Push-in для установки на монтажную рейку NS 35/7,5, вход: 24 В пост. тока, выход: 3-33 В пост. тока/10 A

Характеристики товаров

  • Невосприимчивость к вибрациям и ударным нагрузкам
  • Износостойкая коммутация без дребезжания контактов
  • Защитная схема на входе и выходе
  • Выход для электронного трансформатора до 48 В пост. тока/500 мА
  • Индикатор состояния
  • Возможность соединения перемычками соседних модулей
  • Выходы постоянного напряжения до 300 В пост. тока/1 А или до 24 В пост. тока/10 А
Логотип

Указание:

Ограничение износаЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Размеры
Ширина6,2 мм
Высота80 мм
Глубина86 мм
Окружающие условия
Температура окружающей среды (при эксплуатации)-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Степень защитыIP20
Входные данные
Входное номинальное напряжение UN24 В DC
Диапазон входных напряжений относительно UN0,8 ... 1,2
Порог срабатывания, сигнал "0", относительно UN? 0,4
Порог срабатывания, сигнал "1", относительно UN? 0,8
Типовой входной ток при UN3 мА
Время включения, типовое0,15 мс
Время отключения, типовое1 мс
Индикация рабочего напряженияLED желт.
Наименование защитыЗащита от переполюсовки
Защита от перенапр.
Защитная цепь / модульДиод защиты от переполюсовки
Частота передачи100 Гц
Выходные данные
НаименованиеВыходные данные
Диапазон выходного напряжения5 В DC ... 33 В DC
Макс. ток продолжительной нагрузки10 А (См. график завис. пар.)
Максимальный пусковой ток100 А (t = 20 vc)
Падение напряжения при макс. рабочем токе? 50 мВ
Выходная коммутация3-проводная схема, с заземлением
Наименование защитыЗащита от переполюсовки
Защита от перенапр.
Защитная цепь / модульДиод защиты от переполюсовки
НаименованиеВыход сигнала о неисправности
Макс. ток продолжительной нагрузки100 мА
Падение напряжения при макс. рабочем токе< 1,2 В
Индикация ошибокLED красн.
Наименование защитыЗащита от переполюсовки
Защита от перенапр.
Защитная цепь / модульДиод защиты от переполюсовки
стабилитроны
Характеристики клемм
Тип подключенияЗажимы Push-in
Длина снятия изоляции8 мм
Сечение жесткого проводника мин.0,14 мм?
Сечение жесткого проводника макс.2,5 мм?
Сечение гибкого проводника мин.0,14 мм?
Сечение гибкого проводника макс.2,5 мм?
Сечение провода AWG/kcmil, мин.26
Сечение провода AWG/kcmil, макс.14
Общие сведения
Монтажное положениена выбор
Указания по монтажуустанавливаются в ряд без промежутков
Режим работы100 % ED
Класс воспламеняемости согласно UL 94V0
НаименованиеСтандарты / нормативные документы
Стандарты / нормативные документыМЭК 60664
EN 50178
МЭК 62103
Расчетное импульсное напряжение / изоляция4 кВ / базовая изоляция
Расчетное напряжение изоляции300 В
Степень загрязнения2
Категория перенапряженияIII

Бренд PHOENIX CONTACT
Минимальная норма отпуска 10
Артикул phc-2900398
Артикул производителя phc-2900398
EAN 4046356506960
Страна изготовителя Германия
Вес 34.64 г
Ед. измерения шт
