Инструмент для снятия изоляции ИПС-3

Инструмент для снятия полупроводящего слоя ИПС-3М

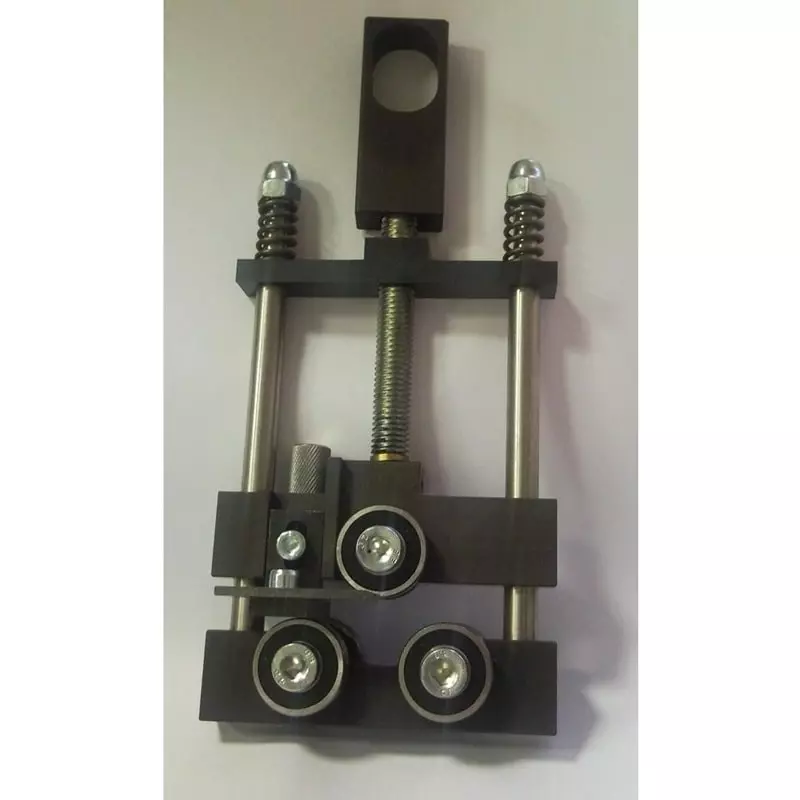

Нож (станок) предназначен для снятия проводящего экрана с изоляции жил кабелей из сшитого полиэтилена, обеспечивающих передачу напряжения до 35 кВ

• Сечение кабеля 50 - 630 мм2
• Минимальное сечение кабеля 50 мм2
• Максимальное сечение кабеля 630 мм2

Инструмент прост в эксплуатации, процесс зачистки кабеля состоит всего из нескольких операций:

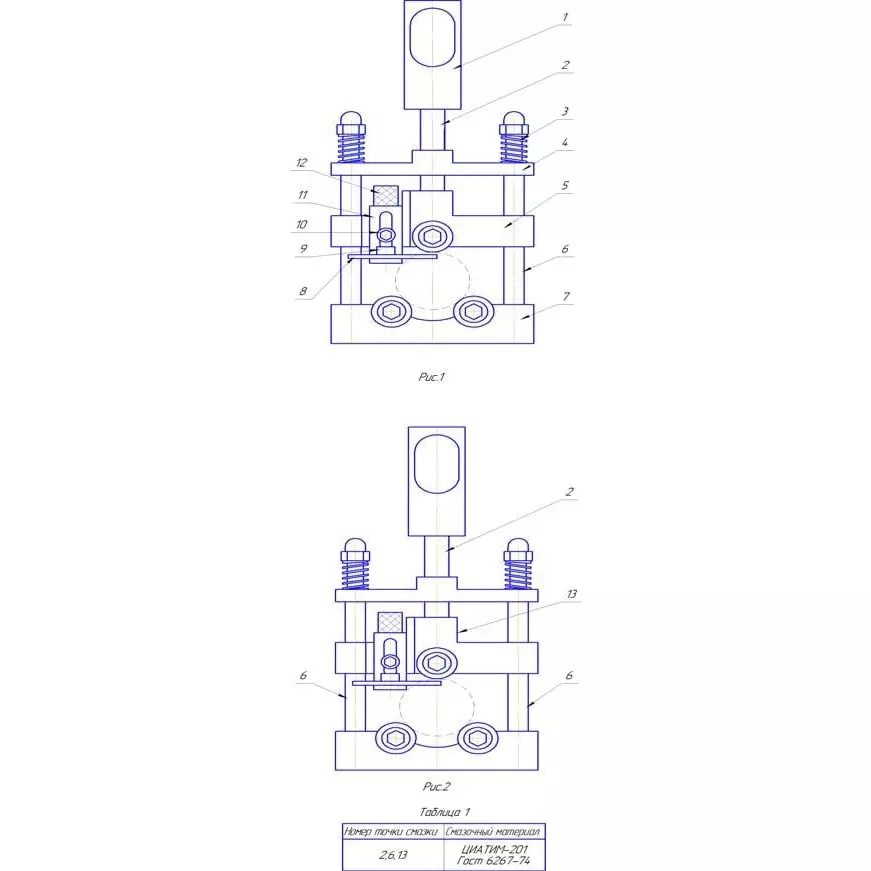

1. при помощи винта, конец разделываемого кабеля закрепляется в станке прижимными роликами
2. отрегулировать положение станка на нужную глубину среза винтом 12 и надежно его закрепить болтами 9, 10
3. вставить указательный палец руки, в отверстие ручки 1 винта и поворачивая станок вокруг кабеля, произвести снятие наружного слоя на необходимую длину
4. по окончанию работ станок необходимо очистить и упаковать

Толщина изоляции после снятия проводящего слоя должна быть не менее:

• для кабелей на напряжение 10 кВ - 3,5 мм
• для кабелей на напряжение 20 кВ - 5,5 мм
• для кабелей на напряжение 35 кВ - 8,5 мм

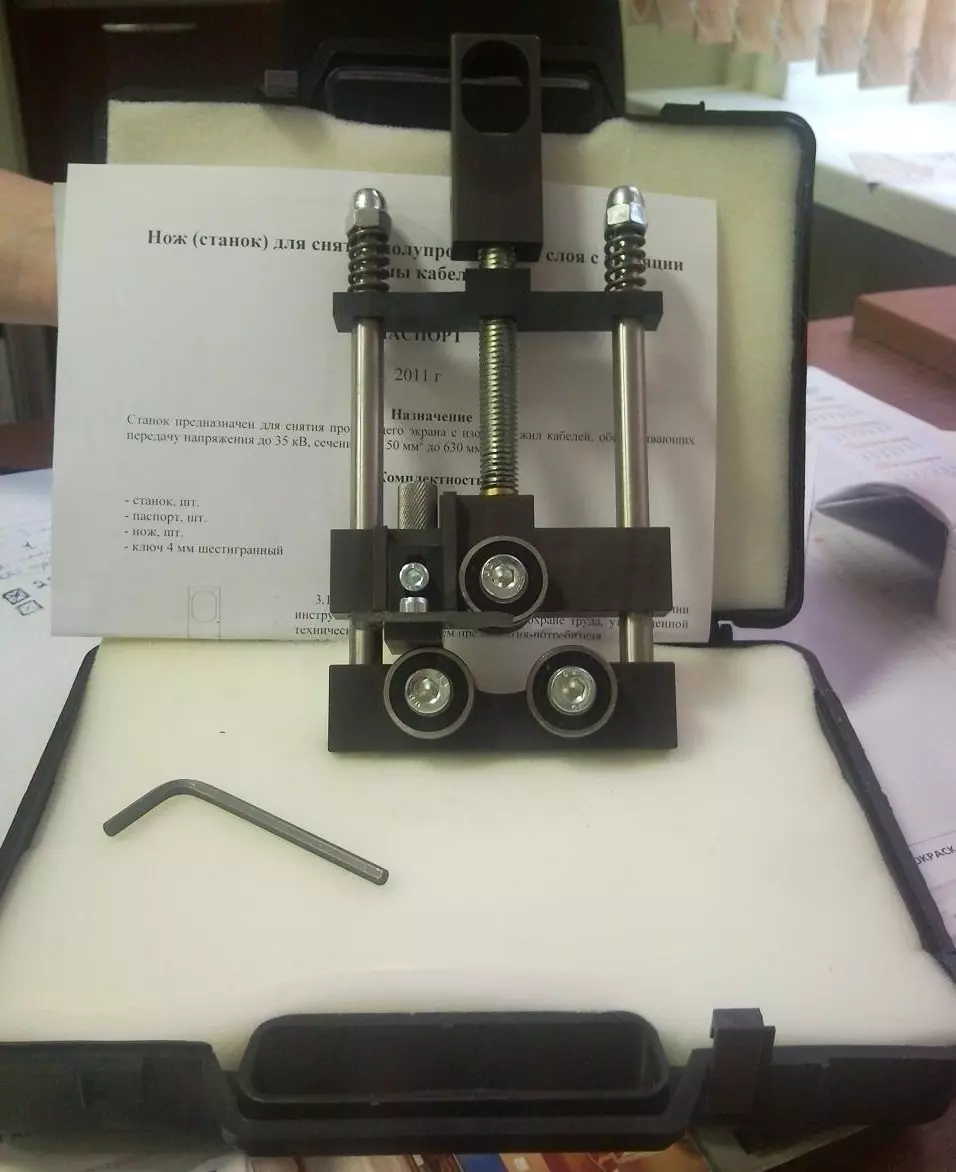

Комплектация:

1. ИПС-3М Нож (станок)
2. паспорт
3. режущий нож
4. ключ шестигранный 4 мм
5. пластиковый футляр

Возможны технические изменения и ошибки
