Артикул: 1608570000

Описание товара:

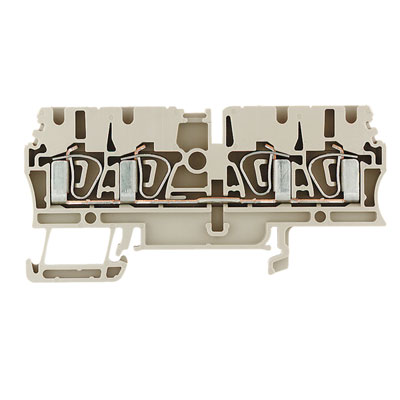

1608570000 WEIDMULLER ZDU 2.5/4AN Проходная клемма, Пружинное соединение, 2.5 mm2, 800 V, 24 A, Темно-бежевый

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Минимальная норма отпуска

100.0000

Ед. изм.

штук

Артикул

1608570000

Артикул производителя

1608570000

184.59 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Проходная клемма Weidmuller ZDU 2.5/4AN 1608570000

Icon Icon

Общие данные заказа
Тип	ZDU 2.5/4AN
Номер для заказа	1608570000
Исполнение	Проходная клемма, Пружинное соединение, 2.5 mm2, 800 V, 24 A, Темно-бежевый
GTIN (EAN)	4008190077136
Норма упаковки (VPE)	100 Шт.

Размеры и массы
Ширина	5,1 мм
Ширина (в дюймах)	0,201 inch
Высота	79,5 мм
Высота (в дюймах)	3,13 inch
Глубина	38,5 мм
Глубина (дюймов)	1,516 inch
Глубина с DIN-рейкой	39,5 мм
Масса нетто	11,59 g

Температуры
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Расчетные данные согласно CSA
Напряжение, класс B (CSA)	600 V
Напряжение, класс C (CSA)	600 V
Напряжение, класс D (CSA)	600 V
Поперечное сечение провода, макс. (CSA)	12 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	200039-1152892
Ток, разм. B (CSA)	27 A
Ток, разм. C (CSA)	27 A
Ток, разм. D (CSA)	5 A

Расчетные данные согласно UL
Напряжение, класс C (UR)	600 V
Разм. провода Заводская электропроводка, макс. (UR)	12 AWG
Разм. провода Заводская электропроводка, мин. (UR)	30 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	30 AWG
Сертификат № (UR)	E60693
Ток, разм. С	25 A

Номинальные характеристики IECEx/ATEX
Сертификат № (ATEX)	KEMA97ATEX2521U
Сертификат № (IECEX)	IECEXULD05.0009U
Макс. напряжение (ATEX)	550 V
Ток (ATEX)	21 A
Поперечное сечение провода, макс. (ATEX)	2.5 mm2
Макс. напряжение (IECEX)	550 V
Ток (IECEX)	20 A
Поперечное сечение провода, макс. (IECEX)	2.5 mm2
Температурный диапазон вставки	Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия
Обозначение EN 60079-7	Ex e II
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Дополнительные технические данные
Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Да
Указание по установке	Шина

Параметры системы
Исполнение	Пружинное соединение, для вставной перемычки, с одной стороны открыт
Требуется концевая пластина	Да
Количество уровней	1
Количество контактных гнезд на уровень	4
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Монтажная рейка	TS 35

Расчетные данные
Расчетное сечение	2,5 mm2
Номинальное напряжение	800 V
Номинальный ток	24 A
Ток при макс. проводнике	27 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 m?
Номинальное импульсное напряжение	8 кВ
Степень загрязнения	3

Характеристики материала
Материал	Материал Wemid
Цвет	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Зажимаемые провода (расчетное соединение)
Вид соединения	Пружинное соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	4 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,05 mm2
Длина зачистки изоляции	10 мм
Калибровая пробка согласно 60 947-1	A3
Количество соединений	4
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 30
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	4 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	CFAT_ZDU 2.5_4AN.pdf DE_PT1101_20160418_1209_ISSUE01.pdf
Технические данные	EPLAN, WSCAD, Zuken E3.S

Классификация
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
ETIM30	EC000897
UNSPSC	30-21-18-11
eClass 5.1	27-14-11-20
eClass 6.2	27-14-11-20
eClass 7.1	27-14-11-20
eClass 8.1	27-14-11-20
eClass 9.0	27-14-11-20
eClass 9.1	27-14-11-20

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать
UL File Number Search	E60693

Пружинное соединение
Пружинная технология представляет собой универсальную контактную систему для всех распространенных типов проводных соединений. Фантастический уровень гибкости делает ее рентабельным альтернативным соединением.

Характеристики

Вес и габариты
Вес (грамм)	12
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Минимальная норма отпуска	100.0000
Ед. изм.	штук
Артикул	1608570000
Артикул производителя	1608570000
Модель	ZDU 2.5/4AN
Страна производства	Германия	Другие товары
