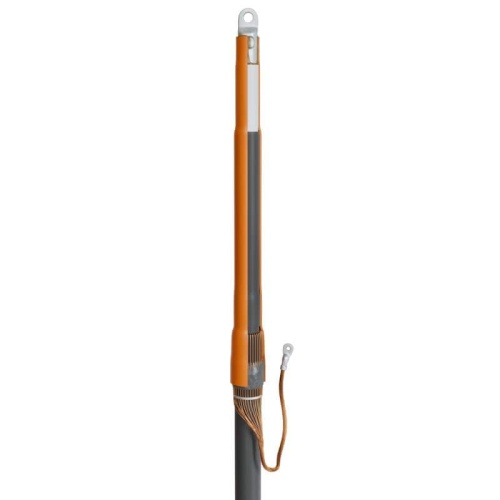

Муфта кабельная концевая КВТ 1ПКВТ-10-35/50нг-LS 76417

Муфта кабельная концевая КВТ 1ПКВТ-10-35/50нг-LS 76417

• Тип муфты: Концевая
• Технология монтажа: термоусаживаемая
• Рабочее напряжение, до (кВ): 10
• Сечение жил, мм2: 35, 50
• Количество жил в кабеле: 1
• Изоляция кабеля: Сшитый полиэтилен
• Тип установки: Внутренняя
• Опции: нг (не поддерживает горение) LS (Low Smoke)
• Тип кабеля: без брони, с броней
• Комплектация: без болтовых наконечников
• Температура эксплуатации, ˚С: -50...+50
• Марки монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г

• Предназначены для оконцевания одножильных кабелей:
  • с изоляцией из сшитого полиэтилена экраном из медных проволок
  • на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана
• Материал антитрекинговой трубки устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
• Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, и подмотка ленты-герметика на выходе проволочного экрана обеспечивают полную герметичность муфты после монтажа
• Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля и оконцовывается наконечником под опрессовку
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Комплект поставки рассчитан для монтажа трех фаз кабеля
• Примечание: муфты 1ПКВТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Выпускается по ТУ 3599-005-97284872-2015

* Цены указаны за 1 муфту (отгрузка осуществляется кратно 3 муфтам)
