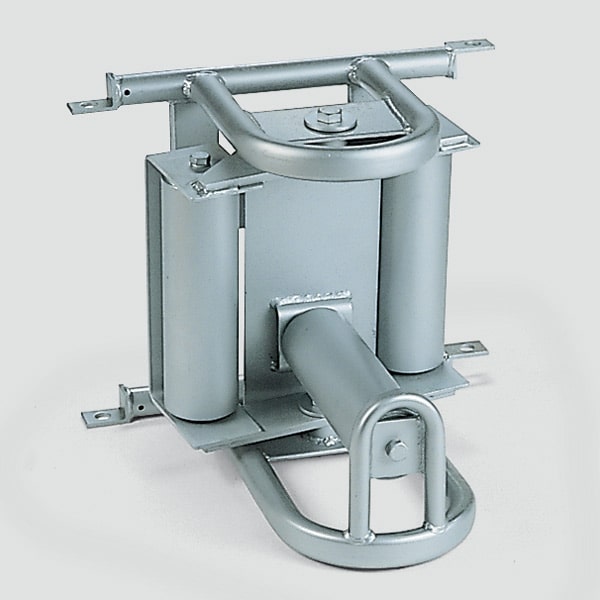

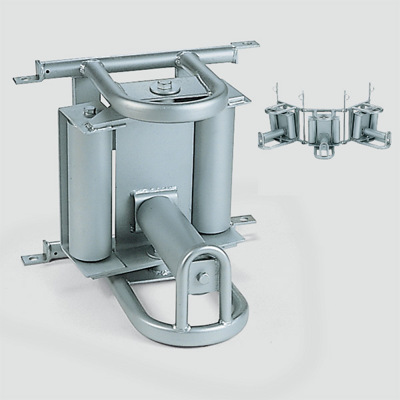

Ролик кабельный угловой VETTER EWS 3-170 202670

Угловой ролик с 3 стальными валиками VETTER EWS 3-170 202670

• Предназначен для кабеля D до 170 мм
• Максимальная нагрузка 800 kg
• Габариты стального валика, мм 80/275
• Габариты ролика, мм 470x450x400
• Вес, кг 29,8

Описание 202670 EWS 3 :

• Очень прочная конструкции из стальных оцинкованных труб
• Предназначен для прокладки тяжелого силового кабеля большого сечения
• 2 вертикальных и 1 горизонтальный стальные ролики на подшипниках рассчитанные на высокие нагрузки
• Специальная кресельная конструкция ролика позволяет распределить равные радиальные нагрузки на кабель, при любом угле прокладки кабеля

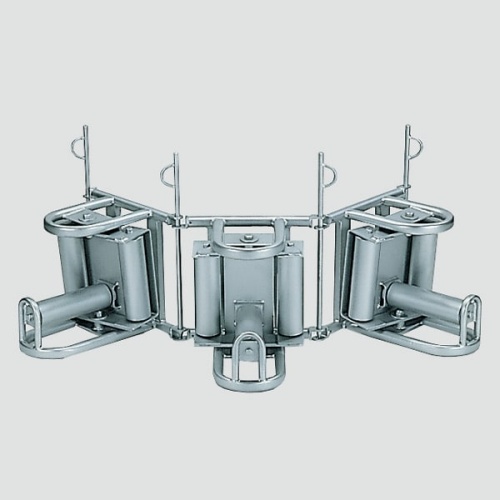

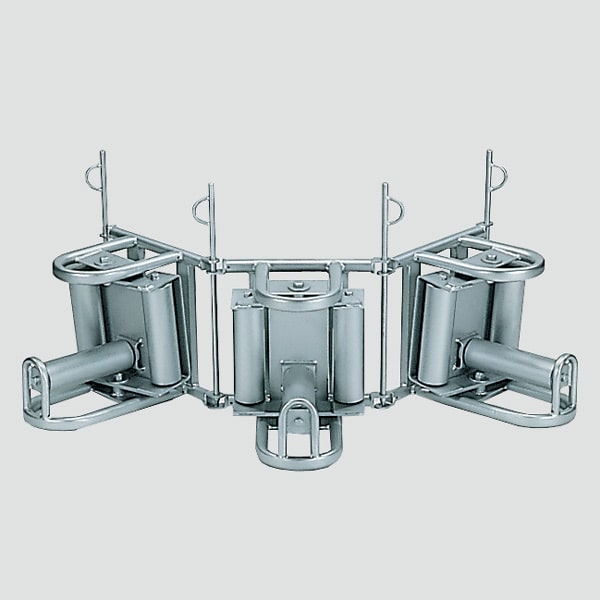

• Предусмотрены крепления для объединения любого количества роликов в цепочку для построения ровной кривой для прокладки кабеля, например по углом 90 градусов

Например:

• для получения R=2500 мм под прямым углом требуется 9 роликов EWS 3 и 10 фиксаторов BN 70
• для получения R=3000 мм под прямым углом требуется 11 роликов EWS 3 и 10 фиксаторов BN 70
• для получения R=3500 мм под прямым углом требуется 13 роликов EWS 3 и 14 фиксаторов BN 70

Посмотреть примеры объединения роликов EWS 3 VETTER в цепочку (pdf формат)

Дополнительные аксессуары:

• 205710 Фиксатор к земле и соединитель роликов BN 50 в цепочку d 16 x 500 mm
• 205730 Фиксатор к земле и соединитель роликов BN 70 в цепочку d 16 x 700 mm
• 205740 Фиксатор к земле и соединитель роликов BN 100 в цепочку d 16 x 1000 mm

Возможны технические изменения и ошибки
