Устройство закладки кабеля Cablemax 2в1 Katimex KM-104087

Устройство закладки кабеля Cablemax 2в1 Katimex 104087

• Длина стеклопрутка, м 60
• Диаметр стеклопрутка, мм 4,5
• Минимальный радиус изгиба, мм 100
• Нагрузка на разрушение прутка, 10,3 kN
• Диаметр рамы 400 мм

Описание Kabelmax® 2in1:

• Устройство закладки кабеля (УЗК) Katimex Cablemax® 2 в 1 делает возможным монтаж кабеля в канализации наряду с определением мест повреждения/возникновения затора
• При помощи этого многофункционального устройства, можно, также осуществить трассировку выполненных из неметаллических материалов канализационных и водопроводных труб, дренажных систем и коллекторов

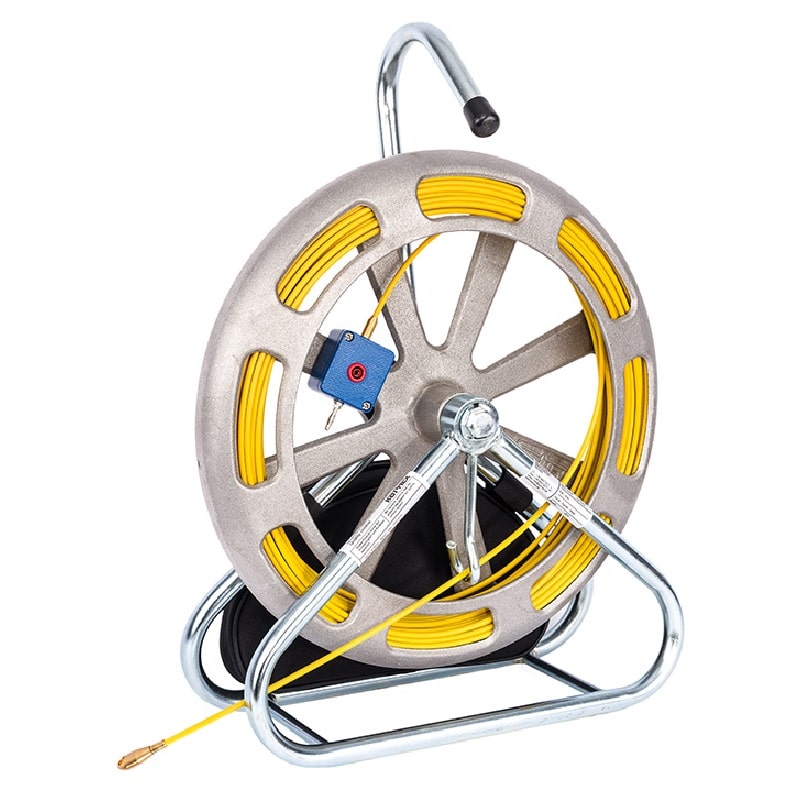

• Katimex Kabelmax® 2in1 представляет собой прочный стеклопруток Polykat® в защитной оболочке диаметром 4,5 мм с интегрированной медной жилой
• Данный пруток размещен в покрытой алюминием стальной катушке (диаметр 400 мм)
• В то время, как один конец стеклопрутка закреплен на клеммной колодке катушки, на другом его конце смонтирован вытяжной наконечник, проходной наконечник либо особый излучающий зонд (его нужно заказывать отдельно)



• Диаметр зонда (предоставляемого опционально) несколько превышает диаметр стеклопрутка, так что ему не составляет труда проходить нормальные участки канала, застревая только в узких его местах
• За счет создания электромагнитного поля в плоскости, отличной от электромагнитного поля вдоль прутка, оператор зонда без каких-либо затруднений обнаружит место засорения/повреждения трубопровода
• УЗК Katimex Cablemax «два в одном» совместим со всеми стандартными трассоискателями, работающими в килогерцовом диапазоне частот

Принцип работы Katimex Cablemax:

• В то время, как один провод генератора подключается к клеммной колодке, другой подвергается заземлению
• Сигнал с генератора распространяется вдоль медной жилы, формируя вокруг канала электромагнитное поле, без труда определяемое и трассируемое приемником. При этом глубина локации коммуникаций зависит от характеристик почвы и самого трассоискателя
