Линейка охватывающая (циркометр) FORMAT UFM 950 5047520001

Линейка охватывающая (циркометр) FORMAT UFM 950 5047520001

• Диапазон измерения длины окружности, мм 60-950
• Диапазон измерения диаметра, мм 20-300
• Цена деления, мм 0,1 точность измерения по EG 2
• Толщина ленты, мм 0,2
• Деления на линейках нанесены методом химического травления
• Линейка изготовлена из нержавеющей стали

Описание:

• Линейки охватывающие (циркометры) ЛИОД предназначены для точного измерения длины окружности и диаметра внутренних и наружных поверхностей труб, а также других круглых тел
• Принцип действия циркометров серии UFM основан на измерении линейных размеров круглых тел путем сравнения с измерительной шкалой циркометров

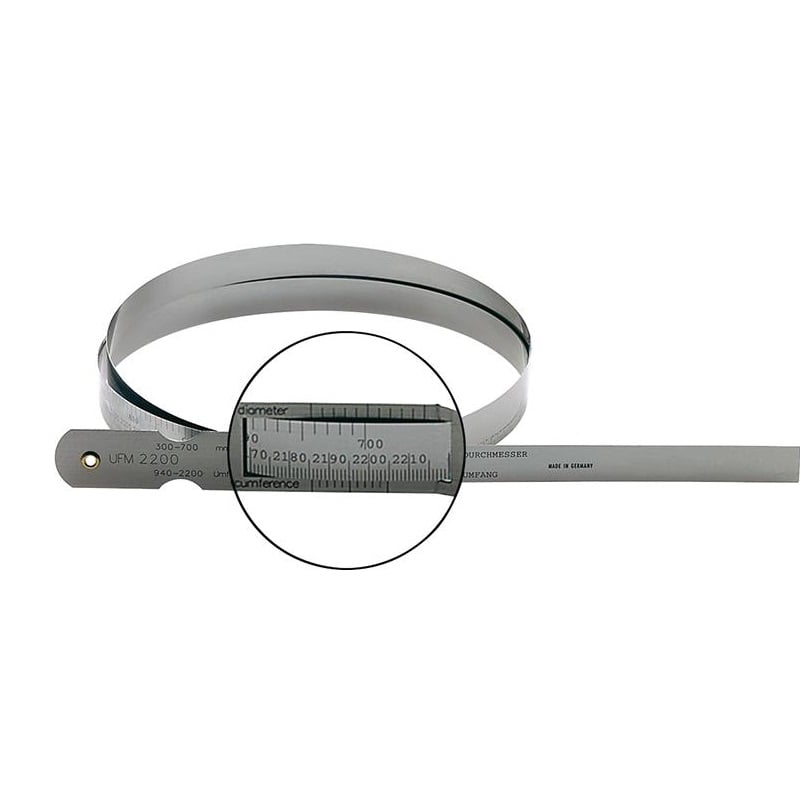

• Циркометр представляет собой ленту из нержавеющей стали
• На края плоской поверхности циркометра лазерной гравировкой нанесены две шкалы: нижняя - для измерения длины окружности, и верхняя - для измерения диаметра
• На начальном конце ленты прикреплена накладка. Накладка выполнена в виде пластины с двумя отверстиями, в которые продевается другой конец ленты циркометра. Между этими отверстиями на края плоской поверхности накладки также, как и на ленту циркометра, нанесены две шкалы нониуса: нижняя - для измерения длины окружности, и верхняя - для измерения диаметра

Принип действия:

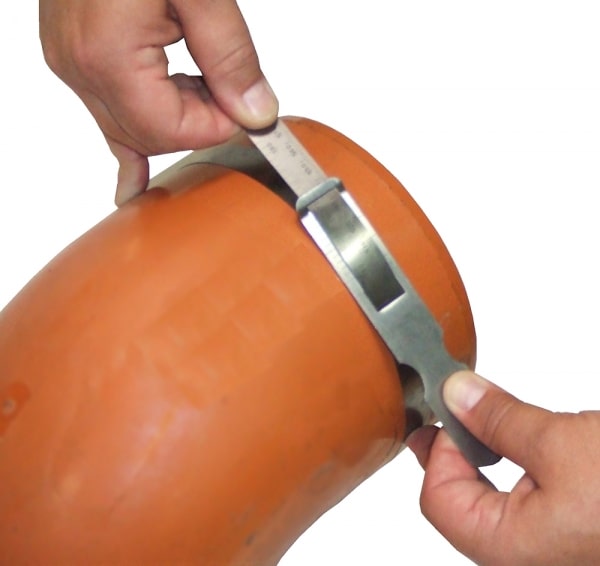

• Циркометры для измерения наружных диаметров и длин окружностей UFM накладывают на измеряемый объект, так чтобы лента циркометра опоясывала его
• Ленту циркометра продевают в округлое отверстие на накладке и направляют в узкое отверстие на накладке, затягивая ленту до упора
• Отсчет показаний производится по шкале
