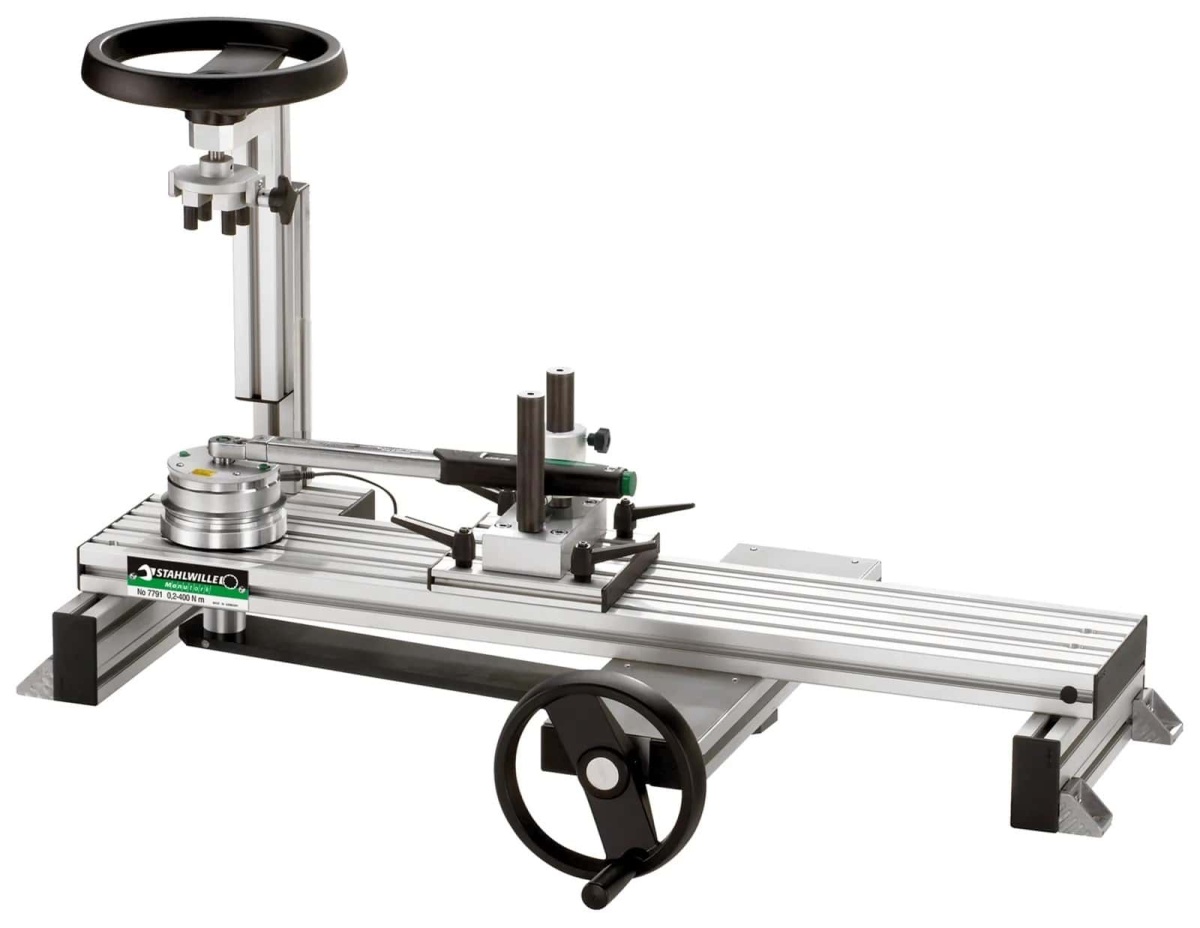

Механическое нагружающее устройство STAHLWILLE Manutork 7706-10PC 96521070

Механическое нагружающее устройство STAHLWILLE Manutork 7706-10PC 96521070

• Комплект системы калибровки - устройство механическое для нагружения динамометрических ключей до 1000 Н·м
• Измерения производятся без перемещения точки приложения усилия

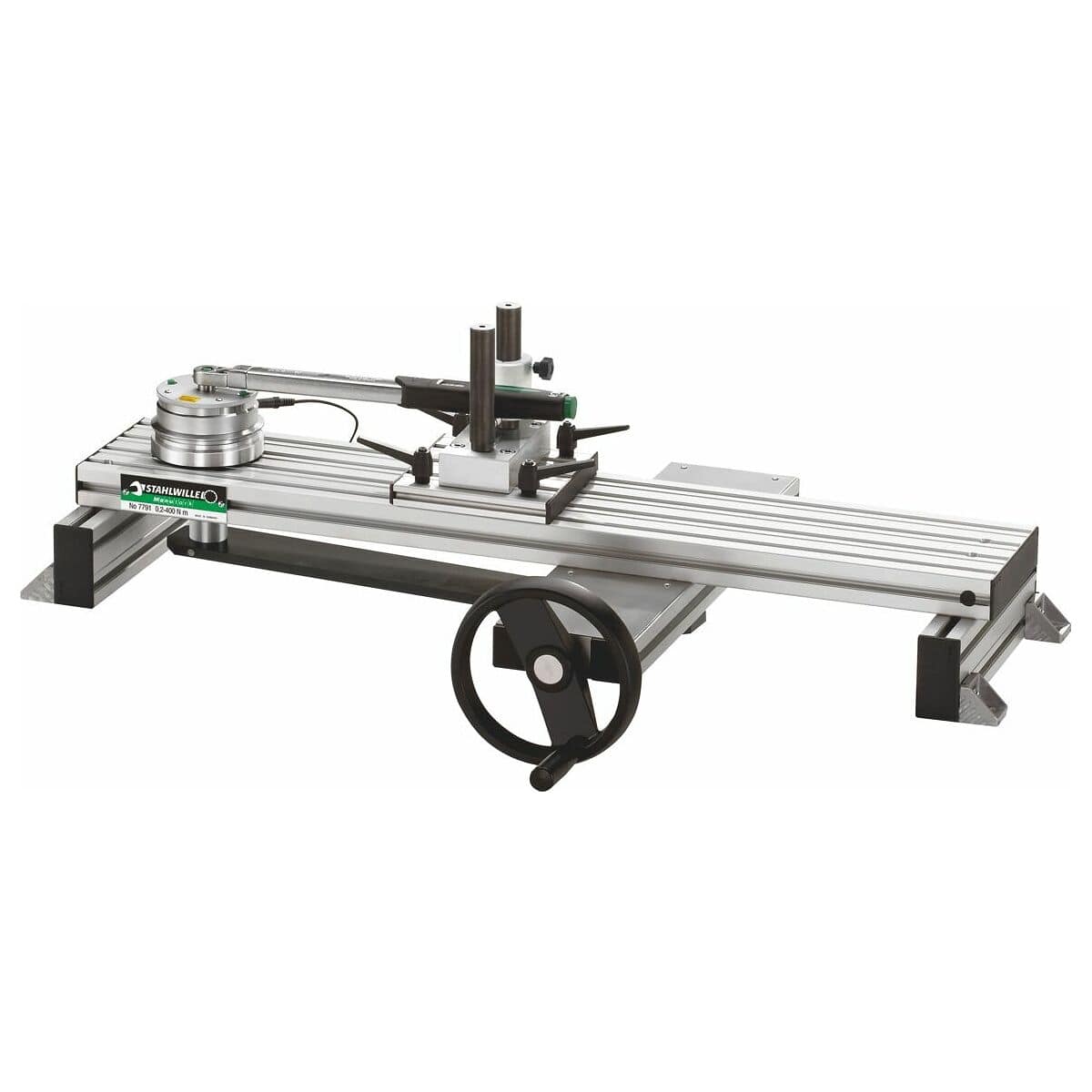

• Благодаря специально сконструированной системе передачи усилия, механическое нагружающее устройство MANUTORK® №7791 обеспечивает передачу усилия без перемещения точки приложения усилия
• Рычаг, расположенный под станиной, приводится в действие вращательной рукояткой, расположенной на валу. Линейное перемещение рычага трансформируется во вращательное движение датчика
• На протяжении всего процесса калибровки, моментный ключ остается неподвижным
• Это обстоятельство позволяет избежать ошибок измерений, вызванных перемещением точки приложения усилия
• Благодаря шариковому подшипнику с низким трением, моментный ключ автоматически встает в горизонт после установки
• Дополнительный шариковый подшипник обеспечивает свободное от трения прилегание моментного ключа
• Достигаемое благодаря этому снижение поперечного усилия на измеритель крутящего момента силы и трения в точке контакта с моментным ключом обеспечивает сокращение количества ошибок при выполнении измерений
• Заявлены патенты

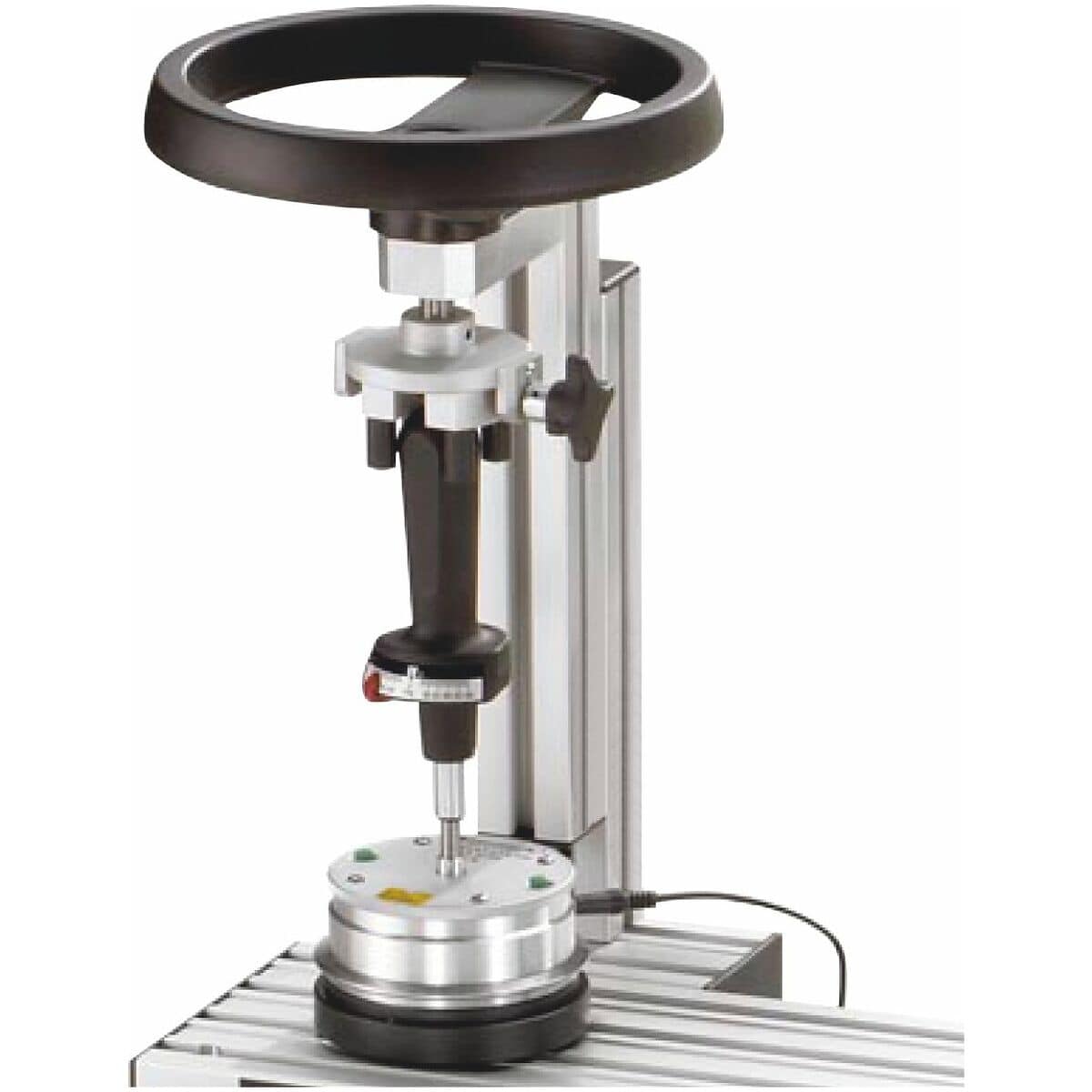

Механические нагружающие устройства для моментных ключей и отверток MANUTORK®

• Благодаря модульной конструкции, пользователь имеет возможность применять имеющееся механическое нагружающее устройство в соответствии с конкретными особыми требованиями
• Имеются удлиняющие элементы с дополнительными функциональными компонентами
• Все компоненты тщательно подогнаны друг к другу так, чтобы обеспечить совместимость и простоту сборки
• Эта система с прорезями проста в эксплуатации
• Компоненты могут быть легко и быстро соединены благодаря встроенным резьбовым соединениям
• Благодаря держателю дисплей может быть установлен в любой точке системы
• Таким образом, каждый пользователь может организовать свое рабочее место в соответствии с собственными требованиями

Комплектация 7706-10PC:

• 52110091 7791 Механическое нагружающее устройство до 400 Н·м, Manutork
• 52110191 7791-1 Модуль расширения для механического устройства нагружения No.7791, 7794-1 и 7794-2 вплоть до 1000 Нм

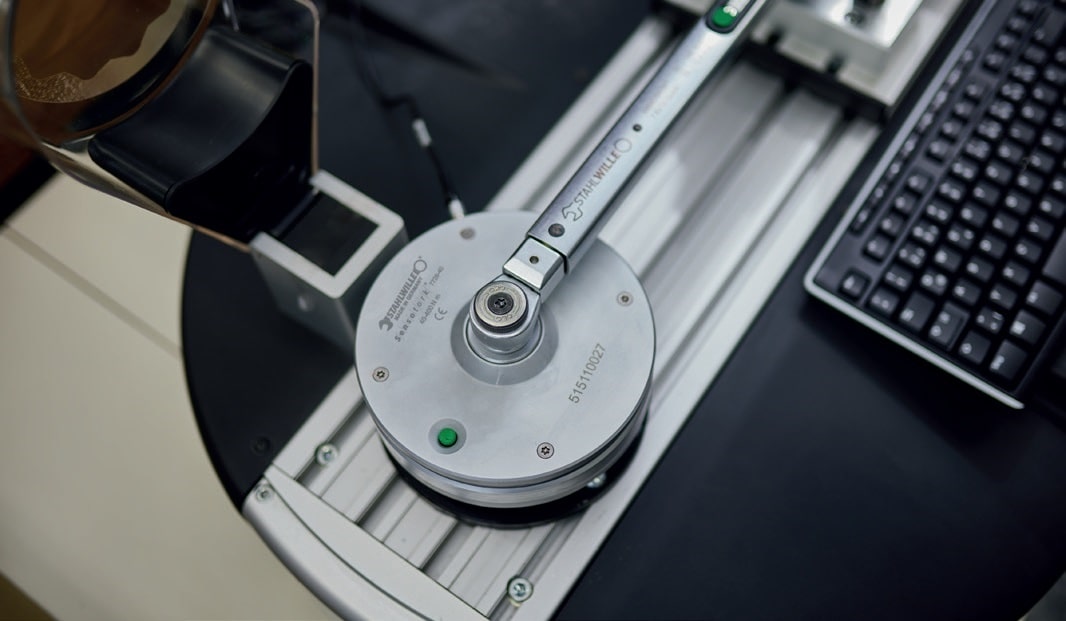

• 96524002 7728-2 Датчик-преобразователь 2-20Нм
• 96524010 7728-10 Датчик-преобразователь 10-100Нм
• 96524040 7728-40 Датчик-преобразователь 40-400Нм
• 96524100 7728-100 Датчик-преобразователь 100-1000Нм
• 58521087 7787 Переходник с 1/4" на x 3/4"
• 58521088 7788 Переходник с 3/8" на x 3/4"
• 58521089 7789 Переходник с 1/2" на x 3/4"
• 11030010 409 M Переходник с 1/4" на x 3/8"
• 58243005 734K/5 Держатель для сменных насадок 3/8, привод 9 x 12 mm
• 58243004 734K/4 Держатель для сменных насадок 1/4, привод 9 x 12 mm
• 58243020 734K/20 Держатель для сменных насадок 1/2, привод 14 x 18 mm
• 58243040 734K/40 Держатель для сменных насадок 3/4, привод 14 x 18 mm

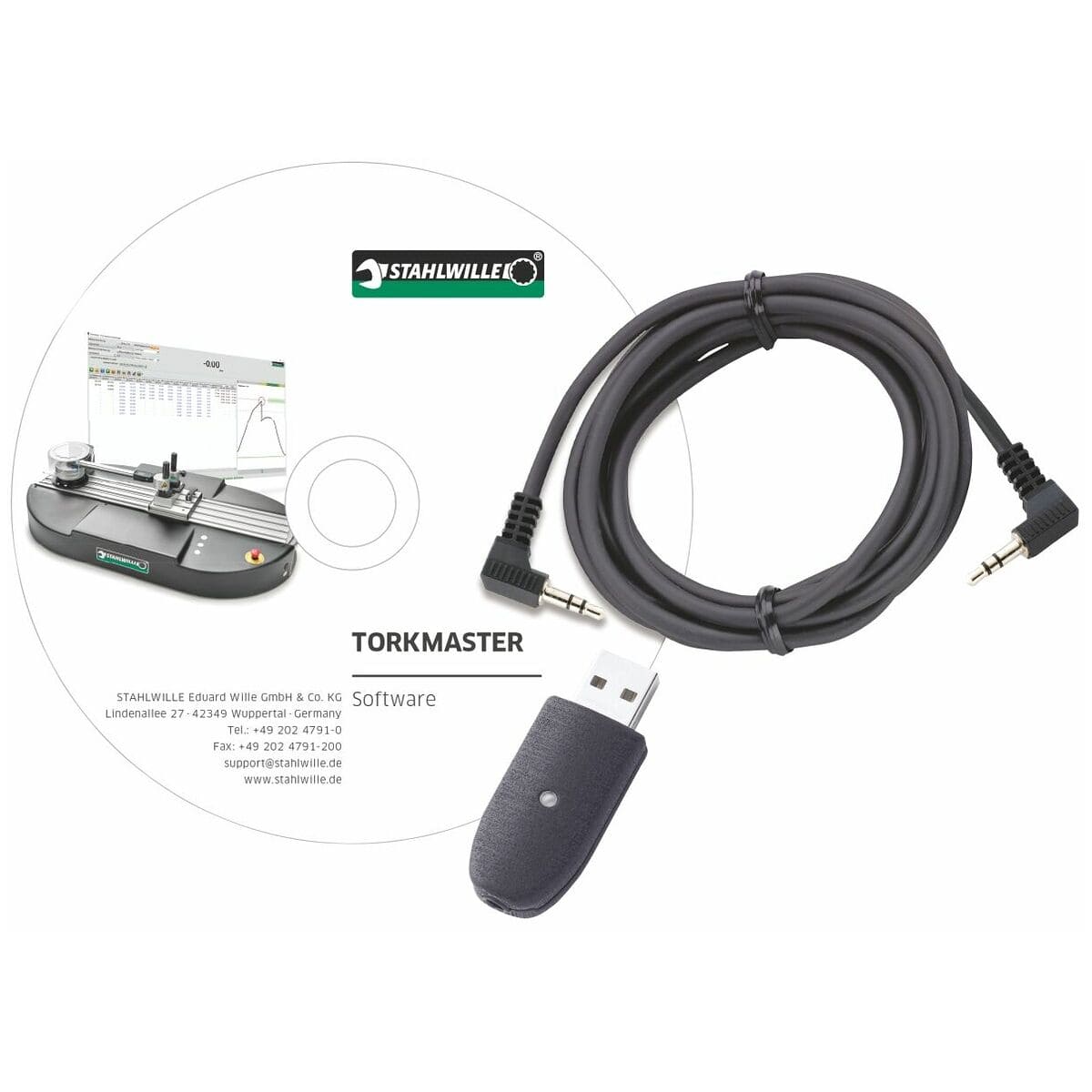

• 52110051 7751 Кабель с разъемом Jack d 3,5 мм, 1,5м
• 52110054 7751-1 Кабель передачи данных от преобразователя 7728 к ПК-адаптеру
• 52111057 7757-1 USB Адаптер Type-A
• Программное обеспечение TorkMaster
• 81500003 7311 Пластиковый кейс для датчиков N 7721.....7723-3, пустой
• 83071030 7313 Вкладыш для датчика в пластиковый ящик 7311
• 83070026 Вставка из технической пены
• 83070016 Вставка из технической пены
• 83070006 Вставка из технической пены
• 81320002 Пластиковый кейс
