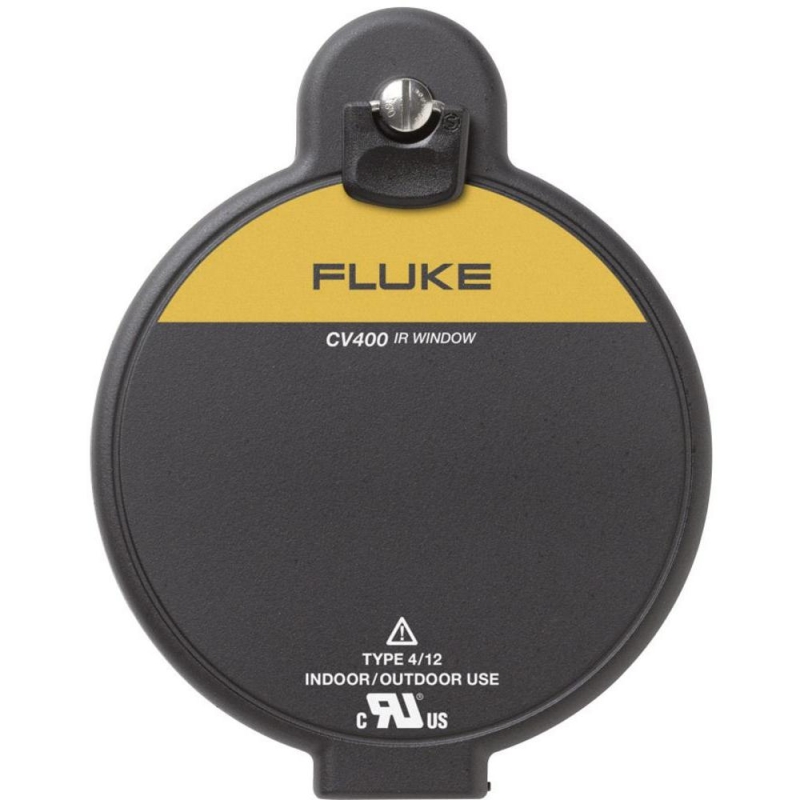

Инфракрасное окно Fluke CV400

Инфракрасное окно Fluke CV400

• Габариты: 95 мм (4 дюйма)
• Диапазон напряжения: Любой
• Тип окружающей среды NEMA: Тип 4/12 (в помещении/на улице)
• AutoGround™: Да
• Оптика ClirVu®: Да
• Рабочая температура от -40 °C до +232 °C (от -40 ° F до +450 °F) и от +260 °C (500 °F) перемежающийся
• Совместимый со всеми камерами Fluke: Да
• Замковая система с контргайкой: Да
• Крышка и зажим закреплены наглухо: Да
• Установка с одним отверстием: Да
• Возможность закрывать дверь поворотом вручную и с использованием секретного ключа: Да
• Осмотр и возможность совмещения изображений: Да
• Короткие/средние/длинные инфракрасные и ультрафиолетовые волны: Да

Классификации и проверки

• Испытано на устойчивость к дуговым разрядам (IEEE C37.20.7): 63 кА для 30 циклов при 60 Гц KEMA
• UL 50В распознавание компонентов: Да
• Классификация окружающей среды: UL 50 /NEMA NEMA тип 4/12
• UL1558: Да
• CSA C22.2 № Да
• Классификация типа CSA: Тип 4
• Степень защиты: IP67 при TUV
• Регистр Ллойда Морское распределительное устройство до 11 кВ, в помещениях или вне помещений (только в море)
• Устойчивость к вибрации IEC60068-2-6 при TUV
• Устойчивость к влажности IEC60068-2-3 при TUV

  Установить

• Необходим действительный диаметр установочного отверстия 115,42 мм (4,544 дюйма)
• Комплект пуансонов Greenlee® = пуансон и матрица 742BB = 2984AV/2983AV
• Рекомендованная максимальная плотность панели Манометр 10
• Общая высота окна 189,3 мм (7,45 дюймов)
• Общая ширина окна 147,1 мм (5,79 дюймов)
• Общая плотность окна 23,0 мм (0,90 дюймов)
• Дверная защелка: Поворот вручную

  Оптика

• Диаметр оптической вставки 95 мм (3,74 дюйма)
• Диаметр апертуры 87,63 мм (3,450 дюйма)
• Площадь апертуры 6032 кв.мм (9,35 кв.дюймов)
• Плотность 4 мм (0,16 дюймов)

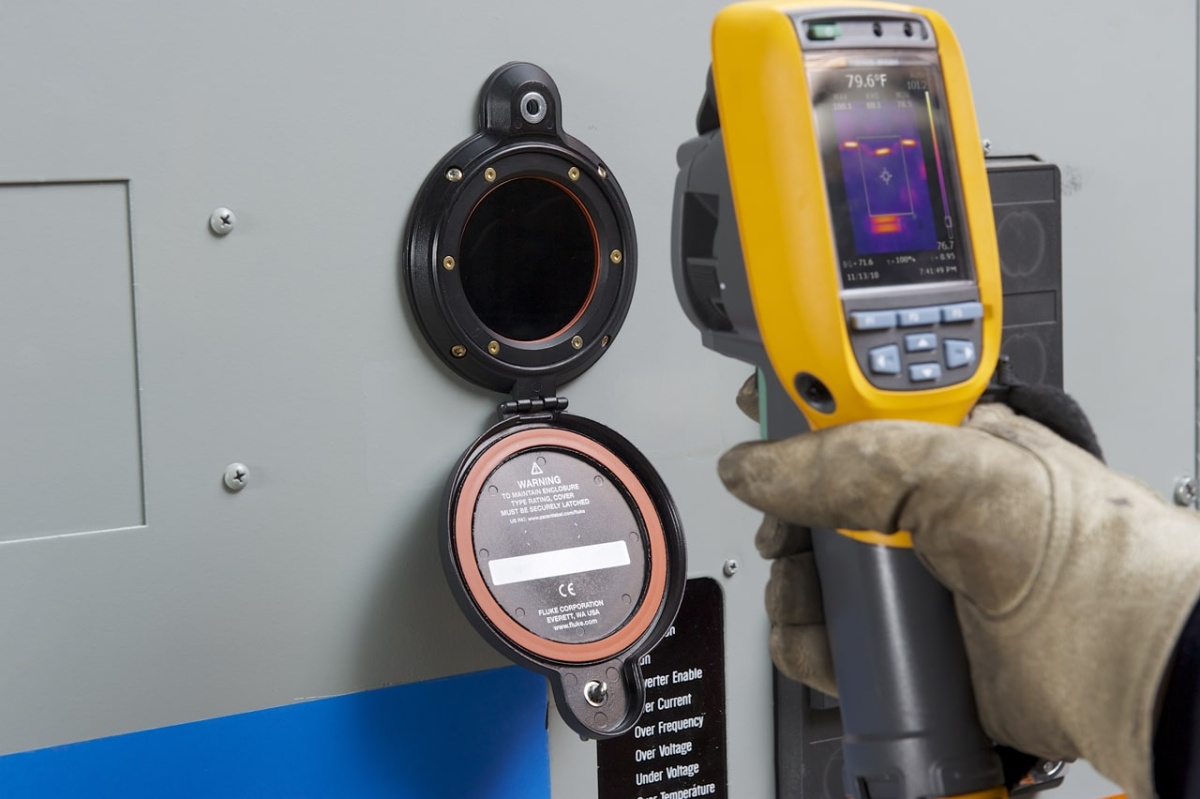

Инфракрасное окно Fluke CV400 - современная разработка в области безопасности при контроле работы силовых и высоковольтных агрегатов и систем. Установка такого устройства в электросиловой шкаф открывает визуальный доступ к внутреннему оборудованию и позволяет выполнять его дистанционное диагностирование с использованием тепловизоров и пирометров.

Ключевые преимущества Fluke CV400

Центральный элемент ИК-окна Fluke CV400, прозрачный для видимого и теплового излучения, выполнен из специального стекла ClirVu® Optic с защитным покрытием и обеспечивает:

• Возможность проведения внешнего осмотра работающего электрооборудования без его обесточивания и вскрытия ограждающей конструкции
• Выполнение температурного контроля с целью проверки соответствия тепловых режимов и выявления перегрева контактных и электросиловых элементов и узлов при проведении ИК съемки тепловизором или дистанционных замеров с использованием бесконтактного пирометра
• Полную электробезопасность осмотров и измерений, надежную защиту от негативного воздействия внешней среды в соответствии с сертификатом TUV

Конструкция окна CV400 выдерживает экстремальные температуры: от -40°C до +260°C без деформаций и потери прочности. Благодаря этому можно использовать инфракрасное окно в сложных условиях: рядом с источниками высоких температур, на морских судах и т.п.

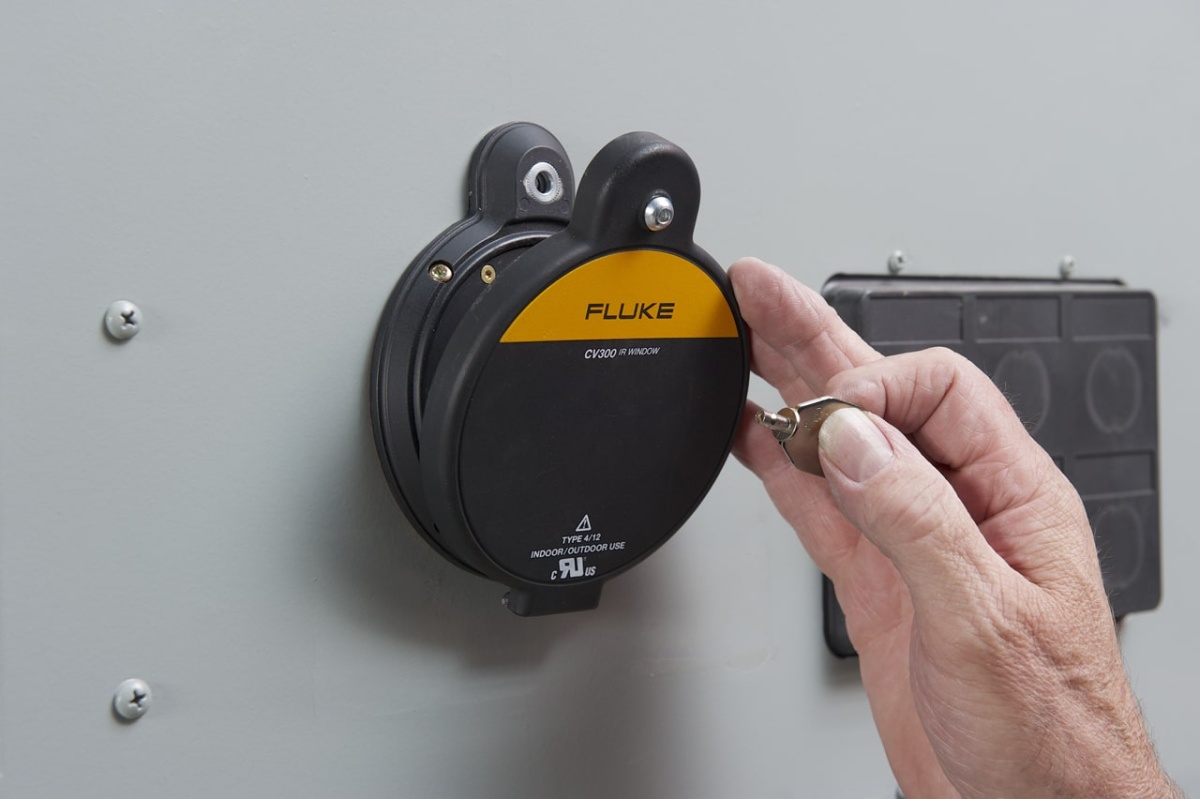

Установка ИК-окна Fluke CV400 в электросиловой шкаф предельно проста, а смонтированное окно практически не меняет эксплуатационные качества ограждающих конструкций - физическую прочность и надежность электрозащиты.
