Kабельный квалификационный тестер FLUKE CableIQ CIQ-KRQ

Kабельный квалификационный тестер FLUKE CableIQ CIQ-KRQ

• Поддерживаемые типы кабелей: UTP, STP, FTP, SSTP, RG6, RG59, кабели безопасности и кабели для передачи звука
• Автотесты квалификации: 1000BASE-T, 100BASE-TX, 10BASE-T, VoIP, 1394b S100, TELCO, только схема разводки кабелей, коаксиальные кабели
• Поддерживаемые тесты: Схема разводки кабелей, длина, производительность сигналов кабеля, цифровые тональные сигналы, аналоговые тональные сигналы, обнаружение и идентификация портов Ethernet, обнаружение аналоговых телефонов, мигание светового индикатора портов, целостность, тест динамиков, обнаружение неисправностей кабеля, обнаружение видеосигнала
• Схема разводки кабелей: Обнаружение неисправностей одножильного кабеля и поддержка режима MultiMap с количеством удаленных идентификаторов офиса, не превышающим семи. Создание графической схемы пропорционального соотношения длины кабеля и разрывов. Обнаружение расщепленных пар
• Поиск неисправностей: Измерение перекрестных наводок и сопротивления; их сравнение с соответствующими ограничениями зависимо от выбранного теста. Обнаружение расположения крупных точечных источников, а также распределенных источников в кабельных системах, если эти источники достаточны для того, чтобы системы не прошли квалификацию по применению
• Хранение результатов: До 250 результатов квалифицирующего тестирования
• Мощность: Тип батареек: 4 щелочные батарейки типа AA (NEDA 15A, IEC LR6)
• Время работы от батарей: 20 ч. использования в обычном режиме, без использования подсветки
• Другие поддерживаемые типы батареек: 4 батарейки типа AA – фото-литиевые, никель-метал-гидридные NiMH, никель-кадмиевые NiCD
• Размеры 178 x 89 x 45 мм

Преимущества продукта CableIQ™ Qualification Tester:

Тестер для проверки медного кабеля предназначен для устранения неисправностей в кабелях сети Ethernet и определения возможности поддержки ими различных скоростей (10/100/1000/VoIP)

• Работает в действующих сетях для обнаружения коммутатора Ethernet и конфигурации устройств
• Измеряет емкость сети (10 Мбит, 100 Мбит, 1 Гбит) для определения поддержки VoIP, а также передачи видео и данных
• Расширенное устранение неполадок: вносимые затухания, перекрестные наводки, помехи
• Основные функции устранения неполадок: длина, расстояние до неисправности, отображение графической схемы кабелей, разрывы, замыкания, обнаружение Power over Ethernet (POE)
• Проверка всех типов кабелей с медными жилами: кабель на витой паре, коаксиальный кабель и аудиокабель
• Обнаружение и отслеживание кабелей с помощью цифровой подачи сигнала. Требуется цифровой датчик IntelliTone 200 (включен в комплект CIQ-KIT)
• Квалификационное тестирование и устранение неполадок кабелей промышленных сетей Ethernet

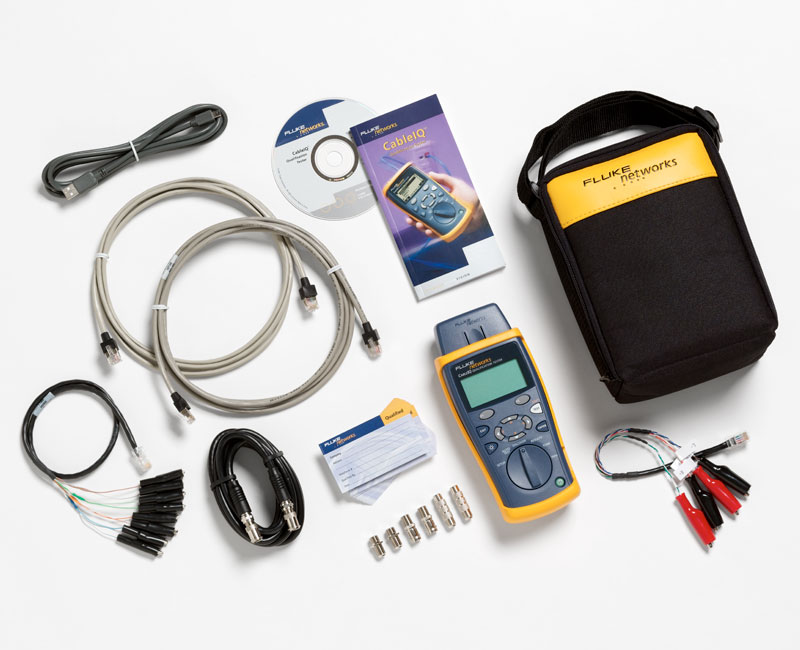

Комплектация CIQ-KRQ:

Набор включает: главный блок CableIQ, коммутационный шнур RJ-45 (2), коммутационный шнур RJ-11 (2), адаптер для неизолированных проводов, адаптер кабеля динамика, коаксиальный кабель, BNC-адаптер, RCA-адаптер, этикетки «Проверено» (50) и мягкий футляр для переноски
