Анализатор DSL Greenlee Sidekick Plus 1155-5012 GT-SP-5012

Анализатор DSL Greenlee Sidekick Plus 1155-5012

Основные функции:

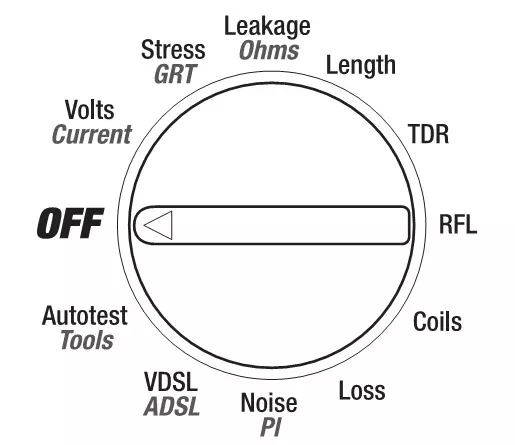

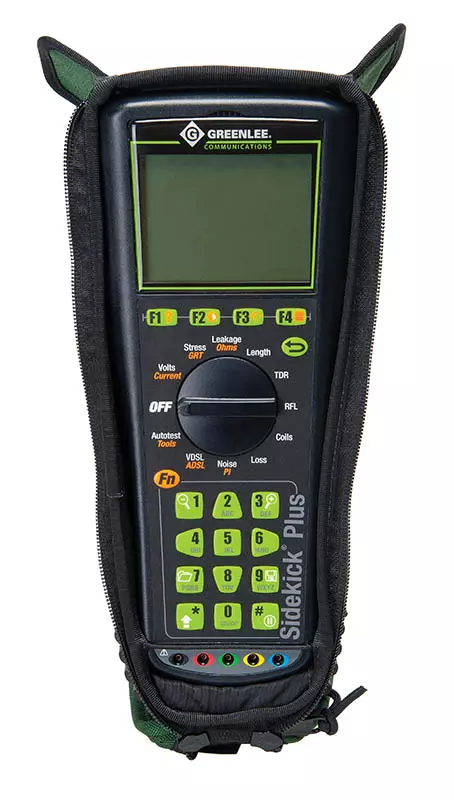

Режимы работы анализатора Greenlee Sidekick Plus 5012

Анализатор Sidekick Plus имеет множество режимов работы, которые расположены в порядке их предпочтительного использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля или провести диагностику кабеля в ручном режиме.

• Volts. Измерение постоянного и переменного напряжения в линии
• Current. Измерение тока шлейфа между АВ, АС, ВС.
• Stress Test. Уникальный режим, в котором производится комплекс измерений и оценивается общее состояние линии и пригодность ее для работы.

Stress Test позволяет диагностировать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением. Принцип действия его построен на подаче в линию специального сигнала который вызывает в месте неоднородности (повреждения) шум (Стрессовый шум). По уровню стрессового шума Sidekick Plus и оценивает общее состояние медной линии.

• Ground Resistance Test (GRT) - Измерение сопротивления заземления.

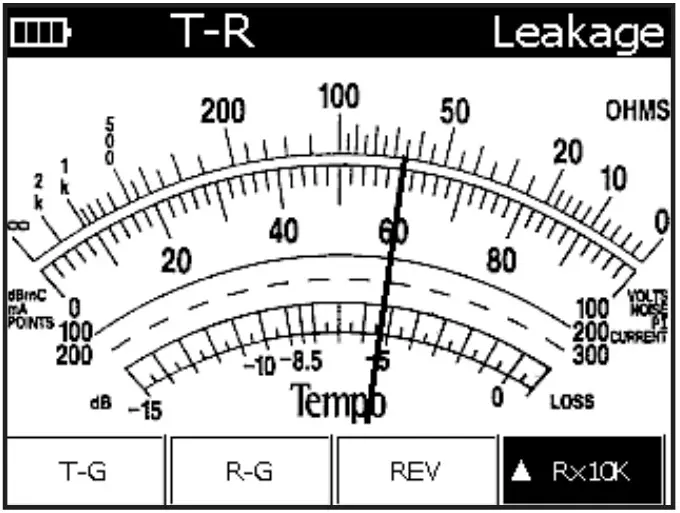

• Leakage. Сопротивление изоляции и сопротивление шлейфа
• Length. Измеряется длина кабеля, используя погонное значение емкости

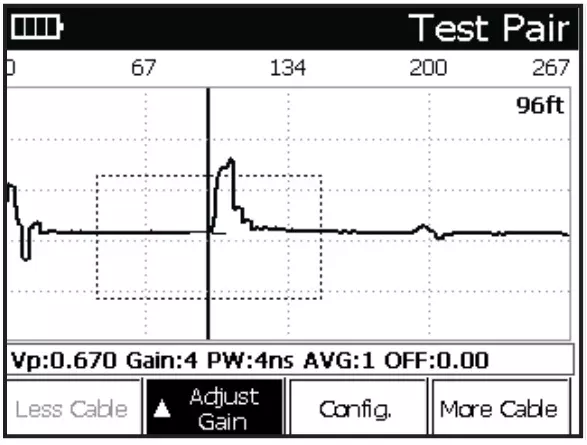

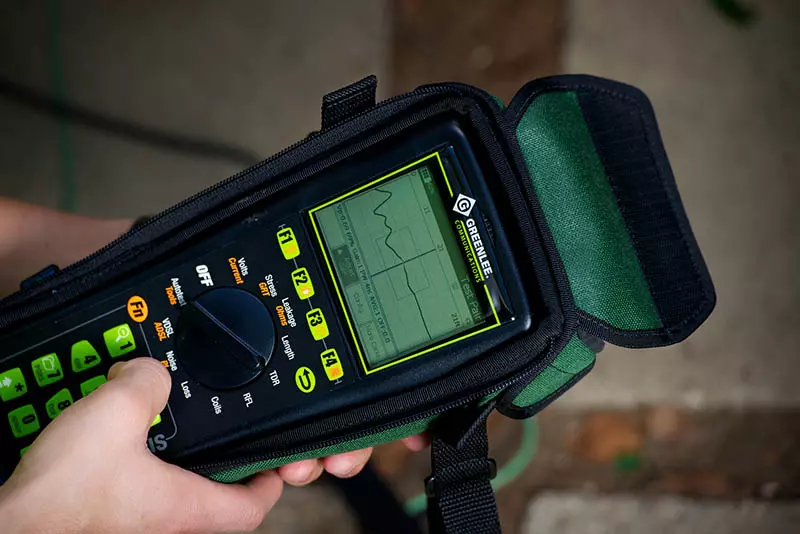

• TDR (Импульсный рефлектометр). Позволяет локализовать в кабеле следующие типы повреждений:
  • Низкоомное короткое замыкание между жилами пары и между каждой из жил и землей
  • Плохой контакт в муфте
  • Обрыв жилы или пары
  • Параллельный отвод
  • Пупиновская катушка
  • Вода в кабеле
  • Плавающие повреждения (кратковременное замыкание или пропадание контакта)

Для безошибочной диагностики вышеуказанных повреждений, в рефлектометре предусмотренные следующие режимы работы:

• Измерение пары «А»
• Измерение пары «В»
• Одновременное измерение пары «А» и «В» с возможностью их наложения и сравнения
• Вычитание рефлектограммы пары «А» из рефлектограммы пары «В» (дифференциальный режим). Применяется в случае локализации повреждения пары в условиях высоких помех, например в случае замокшего кабеля. Составляющая помех в таком случае одинаковая на всех парах. И при вычитании, она исчезает, давая возможность проанализировать «чистую» рефлектограмму.

• Step TDR (Шаговый рефлектометр, включается как подменю импульсного рефлектометра) – Инструмент нового поколения, который за счет инновационного подхода к диагностике линий основанного на эффекте Доплера, способный локализовать не только повреждения на физическом уровне (подобно импульсному рефлектометру) но и детектировать наведенный сигнал в местах с параллельными отводами (Bridged Tap). Кроме того, он требует меньше навыков в чтении рефлектограмм, проще в эксплуатации и не имеет «мертвых зон», что дает возможность измерять короткие линии (даже внутри объектовую проводку).
• RFL (Кабельный мост) - Удобный инструмент для диагностики:
  • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
  • Обрыв пары, жилы или оболочки или повышенный контакт в муфте
• Coils (Счетчик Пупиновских катушек) - Используется совместно с рефлектометром для подсчета Пупиновских катушек и локализации их местоположения.
• Loss - Измеритель затухания сигнала.

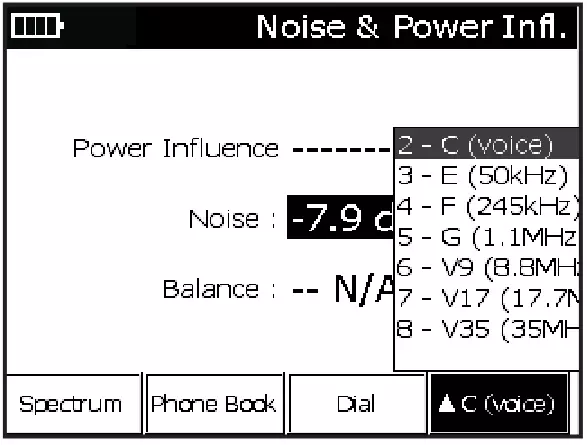

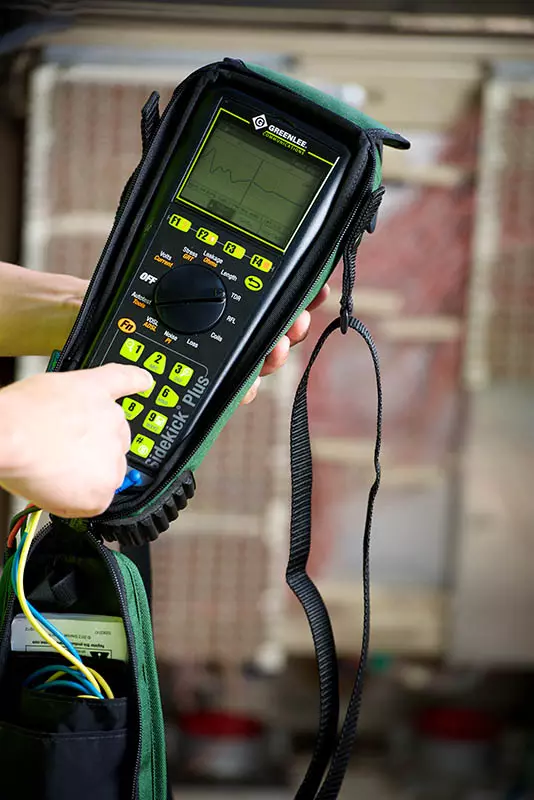

• Noise, PI (Анализатор шумов и влияния сетей электропитания) – Измерение уровня наведенных шумов. Кроме численного значения существует возможность графического представления. Анализ спектра в стандартной комплектации прибора выполняется в диапазоне частот до 35 МГц
• Impulse Noise - Импульсный шум (опция)
• Обнаружение и подсчет импульсных шумов (всплесков за период времени от 1 мин до 24 часов, выходящих за установленный порог) а также анализ гистограммы и всплесков импульсного шума в реальном времени. Диапазоны частот: 700Гц-3кГц; 1кГц-50кГц; 5кГц-245кГц; 20кГц-1100кГц; 0Гц-30МГц

• ADSL/VDSL Bonding – Анализатор имитирует абонентский модем и способен измерить следующие характеристики организованного совместно с DSLAM канала:
  • Текущую скорость соединения
  • Максимальную скорость соединения
  • Пропускную способность
  • Соотношение «сигнал/шум»
  • Мощность сигнала
  • Затухание сигнала
  • Задержку
  • Отображает ошибки и сигналы тревоги
  • Строит график соотношения бит/тон, сигнал/шум
  • Тесты высокого уровня, такие как Ping, трассировка маршрута HTTP и FTP
• Tone (генератор)
  • Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар.
  • Генератор опорного сигнала для измерения затухания: мощность от +14 до –20 dBm; частотный диапазон от 200Гц до 4,4МГц

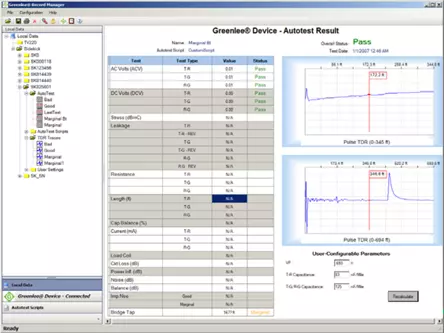

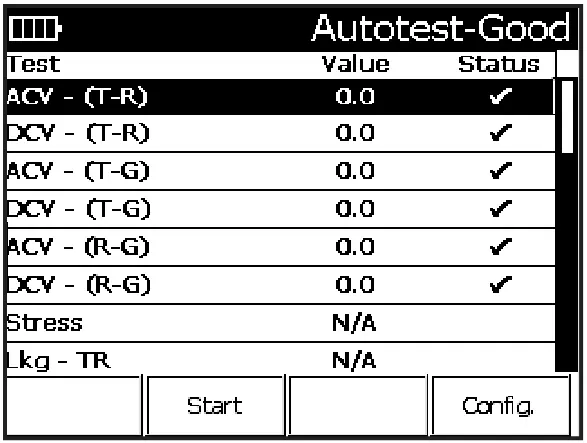

• Autotest (Автотест) - Позволяет одним нажатием провести анализ всех параметров, исключая рефлектометрические и мостовые измерения, сопротивление заземления и импульсный шум.

Технические характериста DSL Sidekick Plus 1155-5012 (Impulse Noise, Step TDR, Wideband, VDSL/ADSL)

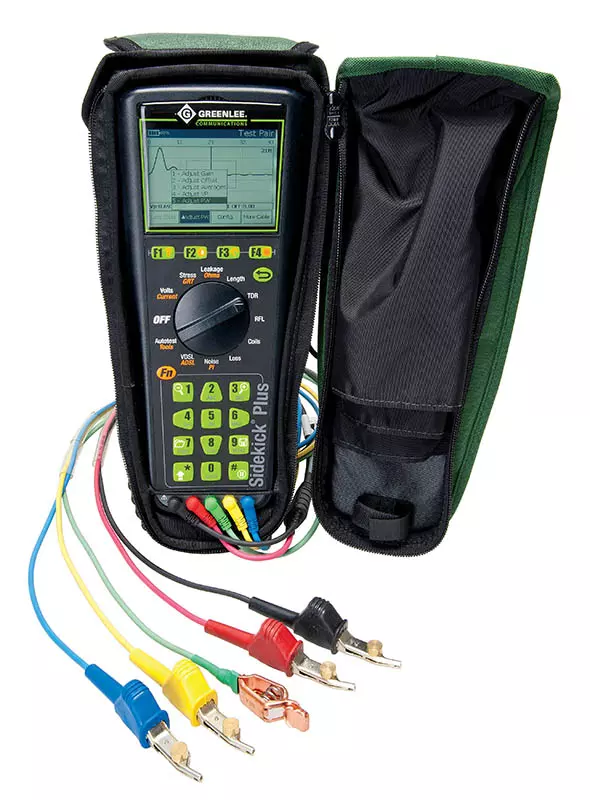

Комплектация:

Аксессуары к анализатору DSL Sidekick Plus 1155-5012

Фото	Наименование

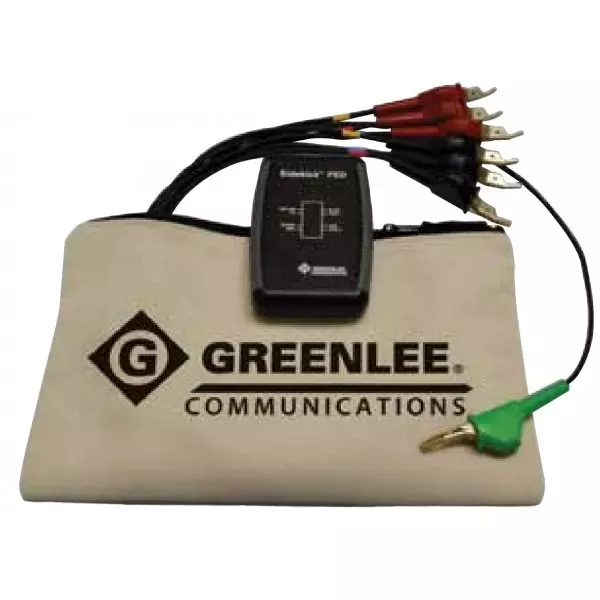

	Greenlee SP-F - Адаптер коаксиального кабеля для Sidekick
	Greenlee FED - удаленный блок к анализатору Sidekick Plus
	Greenlee GUPM100-04 - измеритель оптической мощности (+23…-45 дБм)

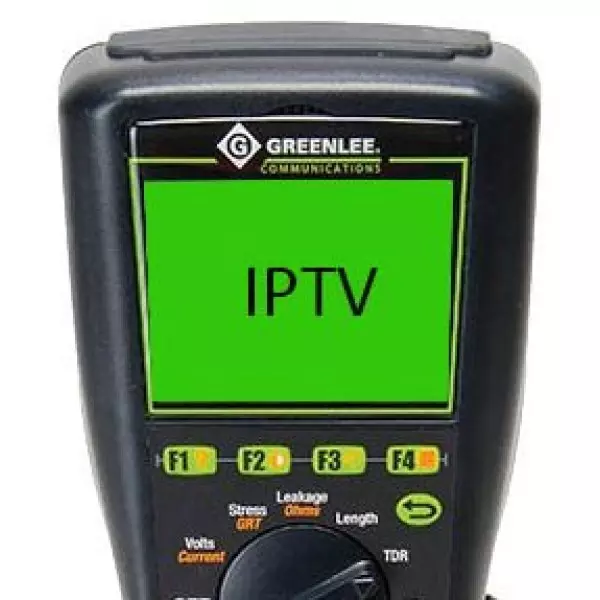

	Greenlee 5226 - опция тестирования IPTV для Sidekick Plus моделей 5010-5013

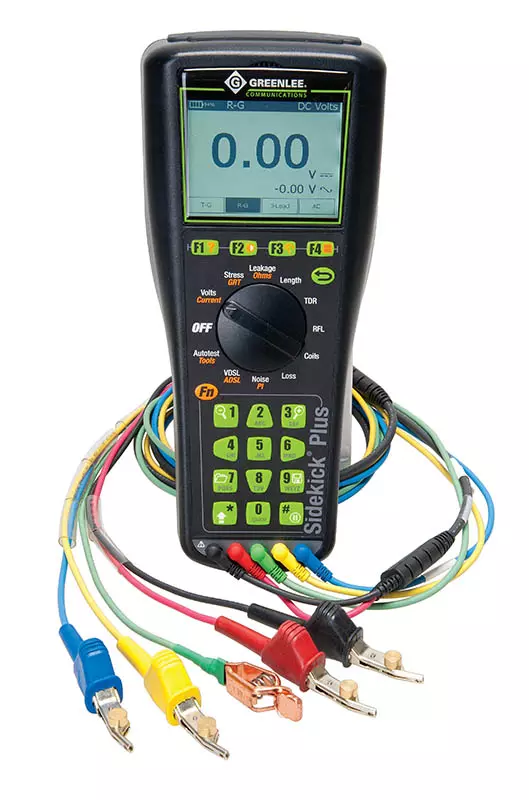

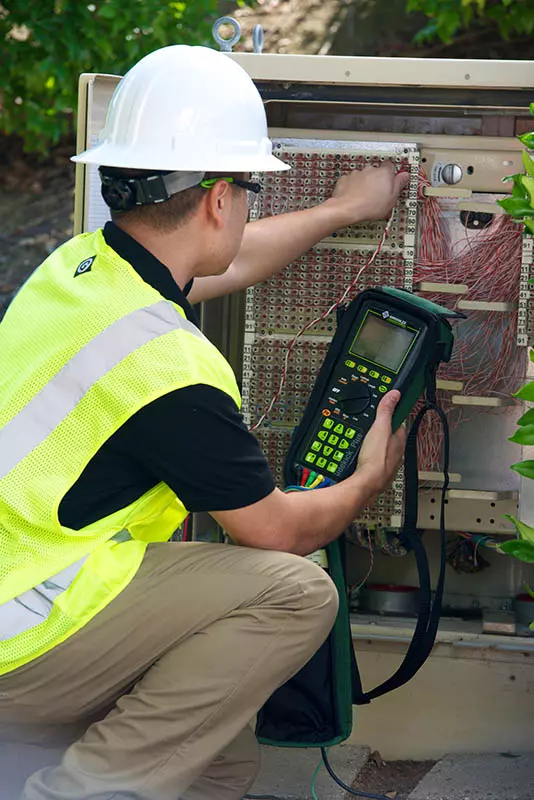

Greenlee Sidekick Plus 5012 – это универсальный анализатор сети доступа, который способен упростить диагностику медных линий и сделать работу инженера максимально комфортной

Модель Sidekick Plus 5012 ориентирована на диагностику комплексных повреждений абонентской линии и подготовку ее к внедрению DSL технологии (в том числе и по технологии Bonding и Vectoring)

Она способна выявить и локализовать все кабельные повреждения не зависимо от места их возникновения, измерить уровень внешних наводок, шумов и затухания в широком частотном диапазоне. Опираясь на результаты исследования медной линии и параметры реально сформированного совместно с DSLAM канала передачи данных, Sidekick Plus 5012 позволяет легко устранить неисправности и обеспечить бесперебойную работу цифровой абонентской линии.

Высококачественное исполнение и оптимально подобранные функциональные возможности, делают  Greenlee Sidekick Plus идеальным решением для инсталляции и обслуживания сети доступа на базе xDSL технологий.

Реализация переключения режимов измерений при помощи механического переключателя и русскоязычное меню обеспечивают простоту и удобство эксплуатации Sidekick Plus. Причем режимы работы расположены в порядке их использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля.

Анализатор Greenlee Sidekick Plus выполняет измерение:

• Постоянного и переменного напряжения в линии
• Тока шлейфа между АВ, АС, ВС.
• Сопротивления изоляции и сопротивления шлейфа
• Емкость пары АВ, АС, ВС
• Сопротивления заземления.
• Затухания сигнала.
• Уровня наведенных шумов
• Анализирует спектр сигнала и шума в частотном диапазоне до 35 МГц
• Анализирует импульсные шумы в частотном диапазоне до 30 МГц
• Оценивает длину кабеля, используя погонное значение емкости

Для сокращения времени локализации повреждений и оперативного восстановления работоспособности линии в анализаторе Greenlee Sidekick Plus предусмотрено:

• Автоматическое тестирование параметров нажатием одной кнопки
• Комплексный анализ линии на предмет наличия повреждений и переходных помех и пригодности ее к использованию (Stress Test)
• Счетчик Пупиновских катушек
• Импульсный рефлектометр для локализации:
  • Низкоомного короткого замыкания между жилами пары и между каждой из жил и землей
  • Плохого контакта в муфте
  • Обрыва жилы или пары
  • Параллельного отвода
  • Пупиновской катушки
  • Замокшего участка в кабеле
  • Плавающих повреждений (кратковременного замыкания или пропадания контакта)
• Шаговый рефлектометр - измерительный прибор, использующий инновационный подход к измерениям. С его помощью еще проще локализуются такие повреждения как параллельный отвод, перепутанные пары и жилы, места с повышенными переходными наводками. Кроме того, он не имеет «мертвой зоны», что позволяет использовать его даже для измерения коротких участков кабеля в помещении абонента
• Кабельный мост. Удобный инструмент для диагностики:
  • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
  • Обрыва пары, жилы или оболочки
  • Повышенного контакта в муфте

Сервисные функции анализатора Greenlee Sidekick Plus

• Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар. (Для трассировки и отбора пар в комплекте с Sidekick Plus может быть использован индуктивный щуп)
• Генератор опорного сигнала для измерения затухания: мощность от +14 до –20 dBm; частотный диапазон 200 Гц - 4,4МГц

• Опция имитации абонентского ADSL и VDSL модема (на обратном конце необходимо подключение линии к DSLAM). В этом режиме анализатор отображает следующие характеристики сформированного канала передачи данных:
  • Текущая скорость соединения
  • Максимальная скорость соединения
  • Пропускная способность
  • Соотношение «сигнал/шум»
  • Мощность сигнала
  • Затухание сигнала
  • Задержка сигнала
  • Отображение ошибок и сигналов тревоги
  • Построение графика соотношения бит/тон, сигнал/шум
  • Проведение тестирования высокого уровня (Ping, трассировка маршрута HTTP и FTP)
• Калькулятор, при помощи которого можно вычислить длину кабеля, имея измеренное сопротивление шлейфа и учитывая температуру окружающей среды и параметры кабеля.
• Справочник кабелей
• Телефонная книга
• Функция идентификации вызывающего абонента (Caller ID) с отображением имени
• Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID)
• Предоставление результатов измерений в аналоговом и цифровом виде

• Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС)
• Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС)
• Результаты тестирования могут быть перенесены на ПК и использоваться для составления паспорта линии
