Тестовый набор TEMPO 701K-G/6A

Тестовый набор TEMPO 701K-G/6A

• Cat #: 701K-G/6A
• Item #: 52054930
• Greenlee UPC #: 35797
• Greenlee MAT #: 52054942
• Tempo 701K-G/6A - набор тестовых приборов для обслуживания телефонных кабелей, кабелей передачи данных и видео
• Благодаря высокой надежности и прекрасным техническим характеристикам он давно завоевал доверие пользователей и уже длительное время удерживает мировое лидерство среди аналогичных приборов
• Набор применяется для точного определения целостности проводки, поиска нужного провода в толстом пучке кабелей идентификации нужного порта на кроссе, организации канала служебной связи между монтажниками и определения полярности телефонных линий, трассировки кабеля
• 701K-G/6A состоит из тонального генератора 77HP-G/6A и индуктивного щупа 200EP-G
• Особенностью входящего в комплект генератора 77HP-G/6A является наличие усиленных "крокодилов" с игольчатой площадкой, они позволяют подать сигнал в пару кабеля без необходимости снятия изоляции с жил

Тональный генератор TEMPO 77HP-G/6A:

• два светодиода для индикации короткого замыкания, целостности проводки, полярности линии и состояния батареи
• мощность сигнала генератора 10 дБм
• два типа переменных тона 890/960 Гц (тумблер в батарейном отсеке)
• переключатель подачи тона вынесенный на корпус генератора, что значительно упрощает его использование
• разъемы типа "крокодил" и модульный разъем RG-11 для подключения к линии
• "крокодилы" с игольчатой площадкой для прокалывания изоляции проводника
• переходник RJ-11 на RJ-45 в комплекте
• защита по напряжению выводов генератора: 52 В

Индуктивный щуп TEMPO 200EP-G:

• регулятор чувствительности приемника
• высокий коэффициент усиления принимаемого сигнала
• светодиодная и звуковая индикация уровня принимаемого сигнала
• два сменных пластиковых наконечника (острый и плоский) позволяющих избежать замыкания жилы на жилу при идентификации пары
• дополнительный металлический сменный наконечник, обеспечивающий максимальную чувствительность при сортировки жил

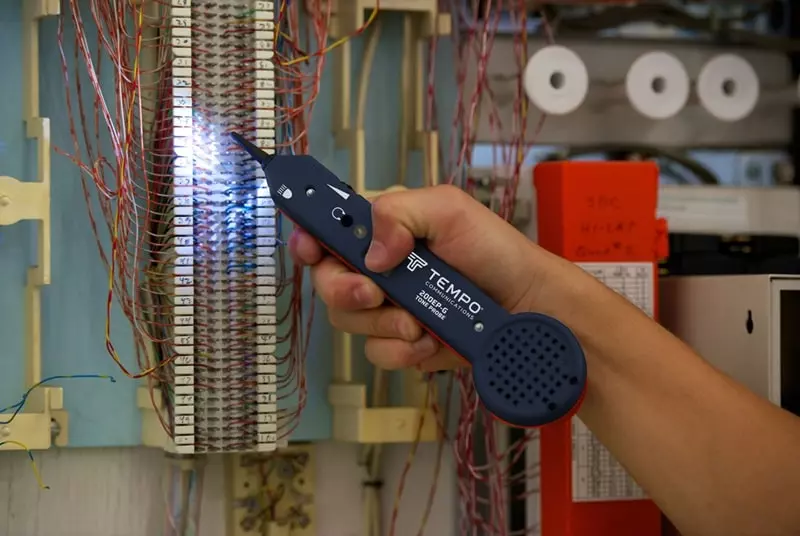

• встроенный фонарик для работы в условиях плохой освещенности
• разъем для подключения тестовой телефонной трубки и телефонной гарнитуры

Описание 701K-G/6A TEMPO :

• 701K-G/6A Тестовый набор предназначен для контроля целостности проводки, поиска проводов в пучке кабелей и трассировки кабельных линий внутри зданий
• Отличием тестового набора 701K-G/6A от 701K-G является наличие тестовых выводов типа «крокодил», которые имеют специальную игольчатую площадку для подключения к жилам кабеля без снятия изоляции
• Тестовый набор TEMPO 701K-G/6A является усовершенствованным аналогом тестового набора Greenle 701K
• Набор обладает широким функционалом, а также снабжен фонариком для работы в условиях плохой освещенности и разъемом для подключения телефонной гарнитуры
• Индуктивный щуп тестового набора снабжен схемой усиления сигнала, звуковой и световой сигнализацией о наличии повреждения в линии
• Тестовый набор позволяет проводить выбор кабеля из пучка, локализацию повреждений и трассировку кабеля

Основные функциональные возможности Tempo 701K-G/6A

• идентификация нужной пары или порта на кроссе
• идентификация жил и пар в многопарном кабеле
• отбор кабелей из пучка
• трассировка кабелей в стене
• определение наличия постоянного напряжения в линии
• индикация переменного (звонкового) напряжения в линии
• определение полярности одновременно 2-х телефонных линий
• определение наличия короткого замыкания (звуковой сигнал и LED индикатор)
• тестирование целостности проводки
• организация канала служебной связи по отключенной от АТС линии (подача питающего напряжения на микрофон тестовой телефонной трубки)
• сопряжение с гарнитурой или тестовой телефонной трубкой
• подсветка рабочего пространства индуктивным щупом (для удобства работы в плохо освещенном помещении)
• подключение генератора к линии посредством крокодилов с игольчатыми площадками, а также RJ11 и RJ45 разъемов
• мощность сигнала генератора 10 дБм
• защита по напряжению выводов генератора: 52 В

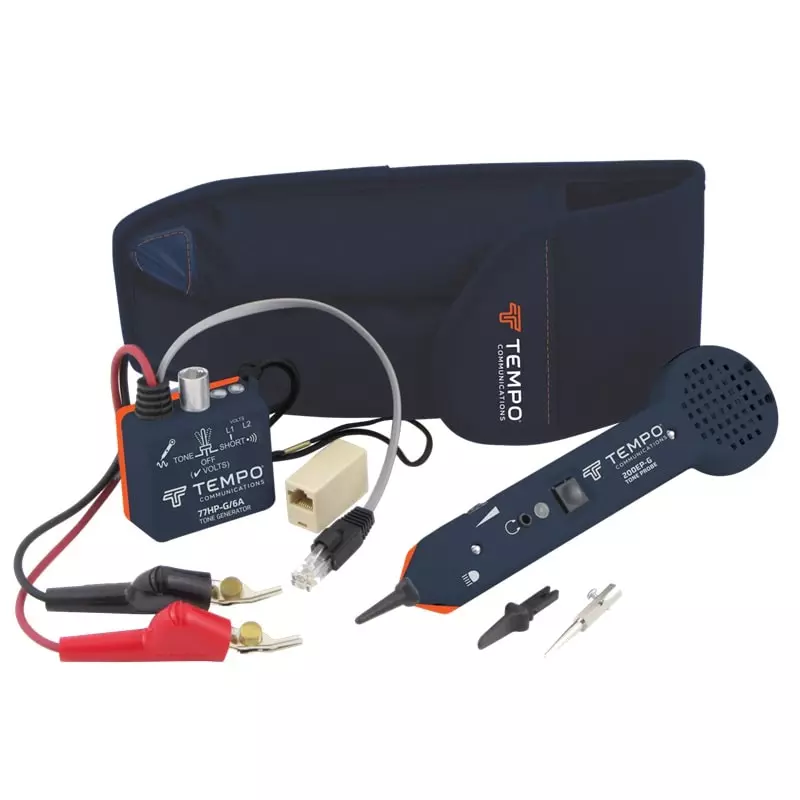

Комплектация 701K-G/6A:

1. 77HP-G/6A тональный генератор
2. 200EP-G индуктивный щуп
3. переходник RJ12/RJ45
4. тестовые выводы типа «крокодил»
5. Прочный полиэстеровый чехол

Возможны технические изменения и ошибки
