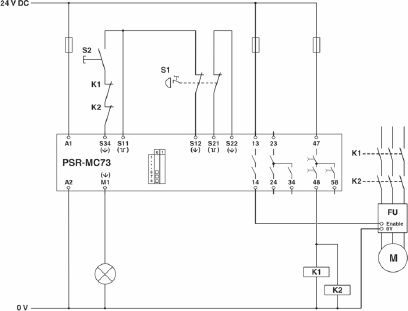

Реле безопасности Phoenix contact PSR-MC73-5NO-1DO-24DC-SC 1015533 фото 2

Реле безопасности Phoenix contact PSR-MC73-5NO-1DO-24DC-SC 1015533 фото 3

Отзывов: 0

Добавить отзыв

Артикул: phc-1015533

Описание товара:

Реле защиты для аварийного останова, защитных дверей, световых завес до SILCL 3, кат. 4, PL e, 1- или 2-канальный режим, распознавание перекрестного замыкания, возможность перезапуска, задержка срабатывания от 0,2 с до 300 с, 5 цепей активации, US = 24 В DC, вставная пружинная клемма

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

1.0000

Ед. изм.

штук

Артикул

phc-1015533

Артикул производителя

1015533

63 654.82 руб. / шт

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Реле безопасности Phoenix contact PSR-MC73-5NO-1DO-24DC-SC 1015533

Преимущества для Вас

До кат. 4/PL e согласно ISO 13849-1, SILCL 3 согласно МЭК 62061
Небольшая ширина корпуса, всего 22,5 мм
Одно- и двухканальное управление
5 цепей активации, 1 цифровой сигнальный выход
Ручной контроль и автоматическая активация в одном приборе

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Замена для артикула:	PSR-SCP-24DC/ESD/5X1/1X2/0T5, 2981101

Размеры

Ширина	22,5 мм
Высота	112,2 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-35 °C ... 60 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота	≤ 2000 м (через NN)

Питание

Наименование	A1/A2
Расчетное напряжение питания цепи управления U_S	24 В DC -20 % / +25 %
	19,2 В DC ... 30 В DC
Номинальный ток питания цепи управления I_S	тип. 80 мА
Потребляемая мощность на U_S	тип. 1,92 Вт
Пусковой ток	тип. 28 A (Δt = 30 мкс при U_s)
Время фильтрации	10 мс (Для логики. К A1 при резком падении напряжения при U_s)
Защитная схема	Последовательная защита от неправильной полярности Cтабилитроны

Цифровые входы

Наименование, вход	Цепь датчика
	S12, S22
Описание входа	входы датчиков с функцией безопасности
Количество входов	2
Диапазон входных напряжений, сигнал "0"	0 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1"	11 В DC ... 30 В DC
Диапазон входного тока cигнал "0"	0 мА ... 2 мА
Пусковой ток	< 11 мА (тип. при U_S)
Потребляемый ток	< 4,5 мА (тип. при U_S)
Время фильтрации	макс. 3 мс (Ширина тестового импульса: низкий тестовый импульс)
	мин. 21 мс (Частота тестового импульса, низкий тестовый импульс)
Макс. допустимое сопротивление кабельной системы	150 Ω
Синхронность	∞
Максимальная частота	мин. 0 Гц
	макс. 1 Гц
Защитная цепь / модуль	Варистор
Наименование, вход	Цепь пуска
	S34
Описание входа	не обеспечивает безопасность
Количество входов	1
Диапазон входных напряжений, сигнал "0"	0 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1"	11 В DC ... 30 В DC
Диапазон входного тока cигнал "0"	0 мА ... 2 мА
Пусковой ток	< 8,6 мА (тип. при U_S)
Потребляемый ток	< 3,2 мА (тип. при U_S)
Время фильтрации	макс. 3 мс (Ширина тестового импульса: низкий тестовый импульс)
	мин. 21 мс (Частота тестового импульса, низкий тестовый импульс)
Макс. допустимое сопротивление кабельной системы	150 Ω
Максимальная частота	мин. 0 Гц
	макс. 1 Гц
Защитная цепь / модуль	Варистор

Релейные выходы: цепь активации

Наименование, выход	Цепи активации
	13/14, 23/24/34, 47/48/58
Описание выходов	по 2 NO последовательно, с функцией безопасности, с нулевым потенциалом
Количество выходов	3 (без задержки: 13/14, 23/24/34)
	2 (с задержкой: 47/48/58)
Исполнение контакта	5 цепей активации
Материал контакта	AgSnO₂
Напряжение переключения	мин. 12 В AC/DC
	макс. 250 В AC/DC (Следует учитывать кривую нагрузки)
Макс. ток продолжительной нагрузки	6 A
Пусковой ток	мин. 3 мА
	макс. 6 A
Среднеквадрат. значение суммарного тока	108 A² (Cоблюдайте кривые)
Коммутационная способность	мин. 60 мВт
Частота коммутации	0,5 Гц (в зависимости от заданного времени задержки)
Долговечность механическая	10x 10⁶ коммутационных циклов
Коммутационная способность согласно МЭК 60947-5-1	4 A (24 В (DC13))
	5 A (250 В (AC15))
Выходные предохранители	6 A gL / gG
	4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности)

Сигнальные выходы

Наименование	M1
Описание выходов	PNP
	не обеспечивает безопасность
Количество выходов	1
Напряжение	около 23 В DC (U_S - 1 В)
Ток	макс. 100 мА
Максимальный пусковой ток	500 мА (Δt = 10 µs при U_s)
Защитная цепь / модуль	Cтабилитроны
Защита от короткого замыкания	да

Выходы тактовых импульсов

Наименование	S11, S21
Описание выходов	PNP
	не обеспечивает безопасность
Количество выходов	2
Напряжение	соответствует U_S
Ток	макс. 100 мА
Максимальный пусковой ток	500 мА (Δt = 10 µs при U_s)
Длина кабеля	макс. 150 м
Защитная цепь / модуль	Cтабилитроны
Защита от короткого замыкания	да

Время

Тип. время притяжения при US	500 мс (при управлении A1 при U_s)
Тип. время срабатывания при US	< 40 мс (автоматический пуск)
	< 30 мс (контролируемый ручной пуск)
Тип. время возврата при US	< 25 мс (при управлении через S12 и S22 (только для контактов без задержки срабатывания))
	< 5 мс (при управлении через A1; применимое отключение питания через A1/A2 недопустимо)
Диапазон уставок выдержки времени	0,2 c ... 300 c ±5 % (регулируется для 47/48/58)
Время перезапуска	< 1 c (Время загрузки)
Время возврата в состояние готовности	500 мс (по запросу функции безопасности)

Общие сведения

Тип реле	Электромеханическое реле с принудительно управляемыми контактами согласно МЭК/EN 61810-3
Нормальный режим работы	100 % ED
Вес нетто	155,43 г
Монтажное положение	вертикальное или горизонтальное
Тип монтажа	Установка на монтажной рейке
Указания по монтажу	см. график зависимости от темп.
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Материал корпуса	PBT
Цвет корпуса	желтый
Индикатор состояния	5 двухцветных светодиодов

Характеристики клемм

Тип подключения	Винтовые зажимы
вставной	да
Сечение жесткого провода	0,2 мм2 ... 2,5 мм2
Сечение гибкого провода	0,2 мм2 ... 2,5 мм2
Сечение провода AWG	24 ... 12
Длина снятия изоляции	7 мм
Резьба винтов	M3
Момент затяжки	0,5 Нм ... 0,6 Нм

Параметры техники безопасности

Категория останова	0
	1
Наименование	МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL)	3
Наименование	МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL)	3
Наименование	EN ISO 13849
Уровень эффективности (PL)	e (4 A DC13; 5 A AC15; 8760 коммутационных циклов/год)
Категория	4
Наименование	EN 62061
Ограничение претензий касательно класса безопасности (SIL CL)	3

Стандарты и предписания

Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178
Расчетное напряжение изоляции	250 В AC
Расчетное импульсное напряжение / изоляция	Базовая изоляция 4 кВ между всеми токовыми цепями и корпусами
	Безопасное разделение, усиленная изоляция 6 кВ между (A1, A2, S11, S12, S21, S22, S34, M1), цепью активации (13/14), цепью активации (23/24/34) и цепью активации (47/48/58)
Степень загрязнения	2
Категория перенапряжения	III
Ударопрочность	10g (эксплуатация), 15g (транспортировка)
Вибрация (при эксплуатации)	10 Гц ... 150 Гц, 2г
Соответствие нормам	Соответствие CE

Характеристики

Вес и габариты
Вес (грамм)	155
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	1.0000
Ед. изм.	штук
Артикул	phc-1015533
Артикул производителя	1015533
EAN	4055626496740
Входное напряжение	24 В DC	Другие товары
Модель	PSR-MC73-5NO-1DO-24DC-SC
Серия	COMPLETE line
Степень защиты	IP 20	Другие товары
Страна производства	Германия	Другие товары
Тип подключения	Винтовые зажимы	Другие товары
