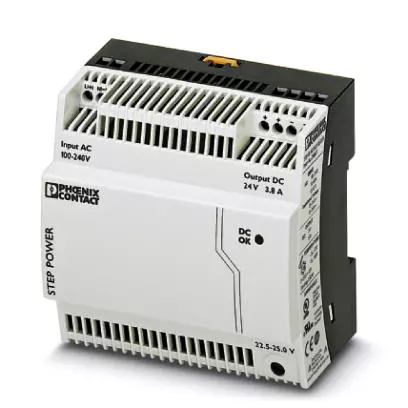

Источник питания STEP-PS/1AC/24DC/3.8/C2LPS Phoenix contact 2868677

Источник питания STEP-PS/1AC/24DC/3.8/C2LPS Phoenix contact 2868677

Отзывов: 0

Добавить отзыв

Артикул: phc-2868677

Описание товара:

Источники питания STEP-PS/1AC/24DC/3.8/C2LPS - 2868677 Phoenix contact

Уст. на монт. рейку имп. ист. пит. 24 В пост. тока / 3,8 А, с такт. генер. в перв. цепи, однофазн., для прим. согл. NEC, кл. 2

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

1.0000

Ед. изм.

штук

Артикул

phc-2868677

Артикул производителя

2868677

17 349.13 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Источники питания - STEP-PS/ 1AC/24DC/3.8/C2LPS - 2868677 Phoenix contact

Уст. на монт. рейку имп. ист. пит. 24 В пост. тока / 3,8 А, с такт. генер. в перв. цепи, однофазн., для прим. согл. NEC, кл. 2

Описание изделия

Блоки питания STEP POWER – для систем автоматизации зданий, для применения согласно NEC, класс 2
Компактные блоки питания новой серии STEP POWER прекрасно подходят для установки в распределительные щиты и плоские пульты управления. Серия представлена моделями четырех классов производительности и типоразмеров по ширине с выходным напряжением 24 В пост. тока, кроме того, доступны устройства с напряжением 5, 12, 15 и 48 В пост. тока. Благодаря высокому КПД и низким потерям в резервном режиме достигается высокая эффективность расхода энергии.

Характеристики товаров

Надежная система подачи питания благодаря большому среднему времени наработки на отказ (MTBF) - более 500 000 ч - и кривой U/I (напряжение/ток)
Возможность гибкого монтажа путем простой установки на несущую рейку или закрепления винтами на ровной поверхности
Экономия энергии благодаря максимальной энергоэффективности и уникально низким потерям холостого хода

Размеры

Ширина	90 мм
Высота	90 мм
Глубина	61 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 70 °C (> 55 °C - ухудшение характеристик)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	? 95 % (При 25 °C, без выпадения конденсата)
Помехоустойчивость	EN 61000-6-2:2005

Входные данные

Диапазон номинальных напряжений на входе	100 В AC ... 240 В AC
Диапазон входных напряжений переменного тока	85 В AC ... 264 В AC
Диапазон входных напряжений постоянного тока	95 В DC ... 250 В DC
Диапазон частот AC	45 Гц ... 65 Гц
Диапазон частот DC	0 Гц
Потребляемый ток	1,3 А (120 В AC)
	0,8 А (230 В AC)
Импульс пускового тока	< 15 А (стандартный (типовой))
Провалы напряжения в сети	> 25 мс (120 В AC)
	> 120 мс (230 В AC)
Входной предохранитель	4 А (инертного типа, внутренний)
Наименование защиты	Защита от перенапряжений при переходных процессах
Защитная цепь / модуль	Варистор

Выходные данные

Номинальное напряжение на выходе	24 В DC ±1 %
Диапазон настройки выходного напряжения	22,5 В DC ... 25 В DC (> 24 В мощность постоянна)
Выходной ток	3,8 А (-25...55 °C)

	6,5 А (максимальный выходной ток)
Изменение хар-к	55 °C ... 70 °C (2,5 %/K)
Возможность последовательного подключения	Нет
Рассогласование	< 1 % (статическое изменение нагрузки 10 % ... 90 %)
	< 2 % (динамическое изменение нагрузки 10 % ... 90 %)
	< 0,1 % (отклонение входного напряжения ±10 %)
Остаточная пульсация	< 80 мB_(ДА) (20 МГц)
Коммутационные пики, номинальная нагрузка	< 10 мB_(ДА) (20 МГц)
Рассеиваемая мощность, без нагрузки, макс.	< 0,7 Вт
Рассеиваемая мощность, номинальная нагрузка, макс.	11,8 Вт

Общие сведения

Вес нетто	0,33 кг
КПД	> 88 % (при 230 В перемен. тока и номинальных значениях)
Напряжения изоляции на входе / выходе	4 кВ AC (Типовое исп.)
	3,75 кВ AC (Выборочное исп.)
Степень защиты	II (в закрытом шкафу управления)
MTBF (IEC 61709, SN 29500)	> 897000 ч (согласно EN 29500)
Монтажное положение	горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу	присоединяемый: горизонтально 0 мм, вертикально 30 мм
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Директива по низкому напряжению	Соответствие Директиве по низкому напряжению 2006/95/ЕС
Стандарт - электрическое оснащение машин	EN 60204
Стандарт - электробезопасность	МЭК 60950-1/VDE 0805 (БСНН)
Стандарт - оснащение силового оборудования электронными средствами	EN 50178/VDE 0160 (PELV)
Стандарт - безопасные малые напряжения	МЭК 60950-1 (БСНН) и EN 60204 (ЗСНН)
Стандарт - безопасная изоляция	DIN VDE 0100-410
	DIN VDE 0106-1010
Стандарт - защита от удара электрическим током	DIN 57100-410
Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей	DIN VDE 0106-101
Стандарт - требования к сетям питания (ограничение гармонических искажений)	EN 61000-3-2
Устройства для информационной техники - безопасность (схема CB)	Схема СВ
Сертификация UL	UL/C-UL, зарегистрированный UL 508
	UL/C-UL, одобренный UL 60950
	NEC, класс 2 согласно UL 1310
	UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение)
Категория перенапряжения	III

Характеристики клемм, вход

Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Длина снятия изоляции	6,5 мм
Резьба винтов	M3

Характеристики клемм, выход

Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Длина снятия изоляции	6,5 мм

Сигнализация

Наименование, выход	Светодиодный индикатор состояния
Индикатор состояния	Светодиодный индикатор "DC OK" зеленого цвета

Характеристики

Вес и габариты
Вес (грамм)	373
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	1.0000
Ед. изм.	штук
Артикул	phc-2868677
Артикул производителя	2868677
EAN	4046356478618
Входное напряжение	100 В AC	Другие товары
Выходное напряжение	24 V DC	Другие товары
Выходной ток	3,75 А	Другие товары
Модель	STEP-PS/ 1AC/24DC/3.8/C2LPS
Номинальная мощность	91,2 Вт	Другие товары
Серия	STEP
Страна производства	Германия	Другие товары
Тип подключения	Винтовые зажимы	Другие товары
