2905489 UNO-DIODE/5-24DC/2X10/1X20 Резервный модуль, с защитным покрытием Phoenix Contact

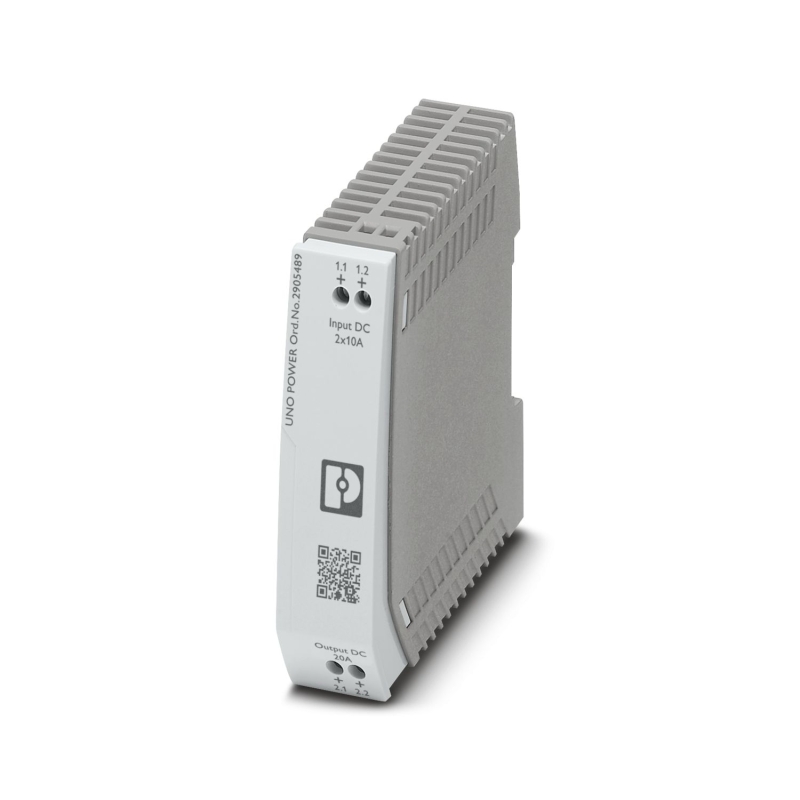

Резервный модуль PHOENIX CONTACT UNO-DIODE/5-24DC/2X10/1X20 2905489 фото 2

Резервный модуль PHOENIX CONTACT UNO-DIODE/5-24DC/2X10/1X20 2905489 фото 3

Отзывов: 0

Добавить отзыв

Артикул: PHC-2905489

Описание товара:

Резервный модуль, 5 В - 24 В DC, 2x 10 A, 1x 20 A

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Есть

В транзите

291

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

1.0000

Ед. изм.

штук

Артикул

PHC-2905489

6 128.11 руб. / шт

В корзину

Купить в 1 клик

Рассчитать доставку

В наличии

Описание товара

Резервный модуль Phoenix Contact UNO-DIODE/5-24DC/2X10/1X20 2905489

Резервный модуль, 5 В - 24 В DC, 2x 10 A, 1x 20 A

rohs

Описание продукта:

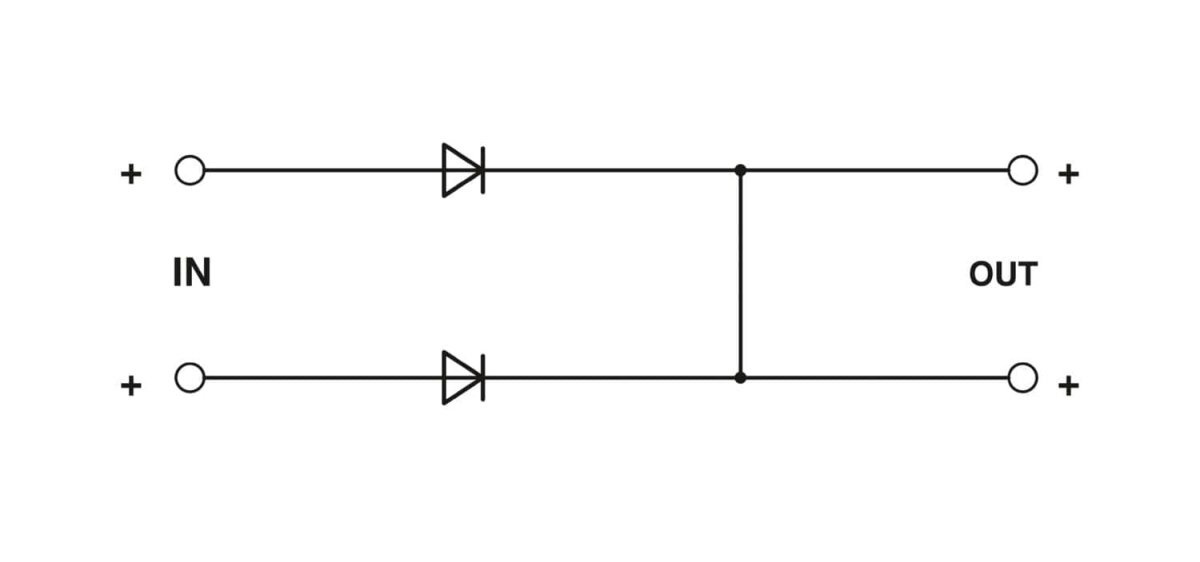

Безопасная резервная система достигается за счет параллельной схемы включения двух развязанных блоков питания. Для дальнейшего повышения степени готовности установки UNO DIODE предлагает решение: развязка с диодом.

Преимущества для вас

Возможность гибкого монтажа путем простой установки на несущую рейку
Экономия энергии
Прочная конструкция
Постоянный контроль резервных элементов
Сплошное резервирование вплоть до потребителя

Особая компактность: STEP DIODE и UNO DIODE

С развязкой небольших нагрузок отлично справляются диодные модули серий STEP и UNO. Компактные диоды обеспечивают полное резервирование вплоть до потребителя. Модуль STEP DIODE особенно хорошо подходит для применения в монтажных распределителях.

Размеры

Ширина	22,5 мм
Высота	90 мм
Глубина	84 мм
Горизонтальный шаг	1,3 TE

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 70 °C (> 60 °C - ухудшение характеристик)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	до 95 % (При 25 °C, без выпадения конденсата)

Входные данные

Диапазон номинальных напряжений на входе	5 В DC ... 24 В DC
Диапазон входных напряжений постоянного тока	4,5 В DC ... 30 В DC
Тип напряжения питания	Пост. ток
Защита от переполюсовки	< есть 60 В
Максимальный ток I_макс.	2x 10 A (-25...55 °C)
	1x 20 A (-25...55 °C)
Защита от перенапряжений при переходных процессах	Варистор
Падение напряжения вход / выход	0,5 В

Выходные данные

Номинальный ток на выходе (I_N)	1x 20 A (-25...55 °C)
	2x 10 A (-25...55 °C)
Oграничение рабочих характеристик	55 °C ... 70 °C (2,5 %/K)
Рассеиваемая мощность, номинальная нагрузка, макс.	5 Вт (I_OUT = 10 A)
Возможность последовательного подключения	нет

Общие сведения

Вес нетто	0,2 кг
КПД	> 97 %
Выходное напряжение	U_In-
Степень защиты	III
Тип монтажа	Установка на монтажной рейке 35 мм
Монтажное положение	горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу	присоединяемый: горизонтально 0 мм, вертикально 30 мм
Электромагнитная совместимость	Соответствие директиве EMV 2014/30/EU
Стандарты / нормативные документы	EN 61000-4-2
Директива по низкому напряжению	Соответствие Директиве по низкому напряжению 2014/35/ЕС
Требования по ЭМС к степени эмиссии помех	EN 61000-6-3
	EN 61000-6-4

Характеристики клемм, вход

Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм2
Сечение жесткого проводника макс.	2,5 мм2
Сечение гибкого проводника мин.	0,2 мм2
Сечение гибкого проводника макс.	2,5 мм2
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
Длина снятия изоляции	8 мм

Характеристики клемм, выход

Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм2
Сечение жесткого проводника макс.	2,5 мм2
Сечение гибкого проводника мин.	0,2мм2
Сечение гибкого проводника макс.	2,5 мм2
Сечение провода AWG/kcmil, мин.	25
Сечение провода AWG/kcmil, макс.	14
Длина снятия изоляции	8 мм
Резьба винтов	M3
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм

Характеристики

Вес и габариты
Длина (мм)	110
Высота (мм)	35
Ширина (мм)	100
Вес (грамм)	220
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Есть	Другие товары
В транзите	291
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	1.0000
Ед. изм.	штук
Артикул	PHC-2905489
Артикул производителя	2905489
EAN	4046356954594
Входное напряжение	24 В DC	Другие товары
Модель	UNO-DIODE/5-24DC/2X10/1X20
Серия	UNO
Степень защиты	IP 20	Другие товары
Страна производства	Вьетнам	Другие товары
Тип подключения	Винтовые зажимы	Другие товары
