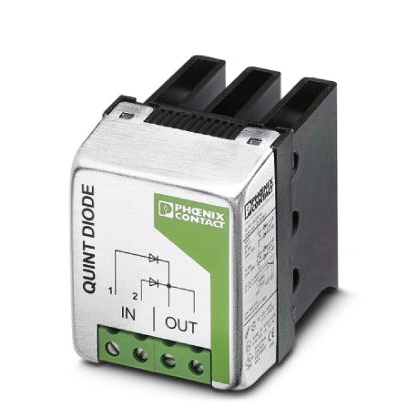

Резервный модуль QUINT-DIODE/40 Phoenix contact 2938963

Отзывов: 0

Добавить отзыв

Артикул: phc-2938963

Описание товара:

Резервные модули - QUINT-DIODE/40 - 2938963 Phoenix contact

Развязывающий диод QUINT-DIODE/40

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

1.0000

Ед. изм.

штук

Артикул

phc-2938963

Артикул производителя

2938963

18 322.88 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Резервные модули - QUINT-DIODE/40 - 2938963 Phoenix contact

Развязывающий диод QUINT-DIODE/40

Размеры

Ширина	62 мм
Высота	84 мм
Глубина	102 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 70 °C (при > 60 °C изменение параметров, ? -25 ... 60 °C)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	? 95 % (При 25 °C, без выпадения конденсата)
Помехоустойчивость	EN 61000-6-2:2005

Входные данные

Номинальное напряжение на входе	24 В DC
Диапазон входных напряжений постоянного тока	0 В DC ... 30 В DC
Номинальный входной ток I_N	2x 20 А (макс. 30 А)
	1x 40 А (макс. 60 А)
Максимальный ток I_макс.	2x 19 А (6 мм? при 40 °C)
	1x 39 А (6 мм? при 40 °C)
	2x 16 А (6 мм? при 60 ?)
	1x 32 А (6 мм? при 60 ?)
	2x 27 А (10 мм? при 40 ?)
	1x 54 А (10 мм? при 40 ?)
	2x 21 А (10 мм? при 60 ?)
	1x 43 А (10 мм? при 60 ?)
	2x 30 А (16 мм? при 40 ?)
	1x 60 А (16 мм? при 40 ?)
	2x 24 А (16 мм? при 60 ?)
	1x 48 А (16 мм? при 60 ?)

Выходные данные

Выходной ток	40 А
Рассеиваемая мощность, номинальная нагрузка, макс.	20 Вт

Общие сведения

Вес нетто	0,7 кг
КПД	> 97 %
Напряжения изоляции на входе / выходе	1 кВ
Степень защиты	II (в закрытом шкафу управления)
Монтажное положение	горизонтальная и вертикальная DIN-рейка NS 35, EN 60715
Указания по монтажу	монтаж в ряд: отступ по горизонтали 2 см, по вертикали 5 см
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Излучение помех	EN 55011
Свидетельство о соответствии согл. EN 60079-15	? II 3 G Ex nA II T4 X
ATEX	? II 3 G Ex nA II T4
Стандарт - электробезопасность	EN 60950-1/VDE 0805 (БСНН)
Разрешение на применение в судостроении	Германский Ллойд (EMC 2), ABS, DNV
Стандарт - оснащение силового оборудования электронными средствами	EN 50178/VDE 0160 (PELV)
Сертификация UL	UL/C-UL, зарегистрированный UL 508
	UL/C-UL, одобренный UL 60950
	UL/C-UL зарегистрировано UL 1604, класс I, раздел 2, группы A, B, C, D

Характеристики клемм, вход

Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	16 мм?
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	10 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	6
Длина снятия изоляции	10 мм
Резьба винтов	M4

Характеристики клемм, выход

Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	16 мм?
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	10 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	6
Длина снятия изоляции	10 мм

Характеристики

Вес и габариты
Вес (грамм)	684
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	1.0000
Ед. изм.	штук
Артикул	phc-2938963
Артикул производителя	2938963
EAN	4017918929534
Выходной ток	40 А	Другие товары
Модель	QUINT-DIODE/40
Серия	QUINT
Страна производства	Германия	Другие товары
