Измерительный преобразователь с мостовой схемой, с 3-канальной гальванической развязкой, с возможностью конфигурирования
Измерительный преобразователь с гальванической развязкой, с монтажной шириной 22,5 мм, с внешним электропитанием, для регистрации,
преобразования и развязки сигналов измеренных значений промышленных тензометрических мостов.
На выходе предоставляются DC-сигналы по току/напряжению. Питание измерительных мостов до
3 x 350 Омможет осуществляться через входную цепь. Автоматическое тарирование TARA
посредством внешнего коммутационного сигнала или вручную посредством нажимной кнопки.
6-проводная схема подключения компенсирует разницу сопротивлений проводов. Напряжение возбуждения моста
можно переключать между 5 В и 10 В. Калибровка тензодатчиков производится при помощи расположенной на передней панели кнопки..
Конфигурирование входного / выходного сигналов возможно при помощи DIP-переключателей.

Корпус для установки в ряд на монтажную рейку TS35
Размеры: Д/Ш/В 119,2/ 22,5/ 113,6 мм
Технология винтового соединения / номинальная площадь поперечного сечения 2,5 мм²
Степень защиты: IP 20

ВходМост для измерения сопротивления / 1 мВ /В... 5 мВ / В
Чувствительность моста +/- 10 мВ / +/- 20 мВ / +/- 30 мВ / +/- 50 мВ (регулируемая)
Входное сопротивление> 1 МОм
Электропитание моста 5 В или 10 В
Выход 0...11 В / 0...22 мА, конфигурируемый
Нагрузочное сопротивление< 600 Ohm/ Strom/> 1 кОм/ напряжение
Температурный коэффициент тип. 50 ppm / K
Ошибка при передаче  тип. 0,05 % от предела измерения
Время реакции на единичное воздействие< 400 ms (10...90 %)
Электро питание  10...60 В DC
Диапазон температур
окружающей среды -40°C...+70 °C

Развязка EN 50178, 3-канальная гальваническая развязка до 5,7 кВ всех цепей относительно друг друга
Испытательное напряжение  4 кВ вход-выход-питание
Расчетное
напряжение300 В AC/DC при категории перенапряжения III и классе загрязнения 2
Сертификаты cULus

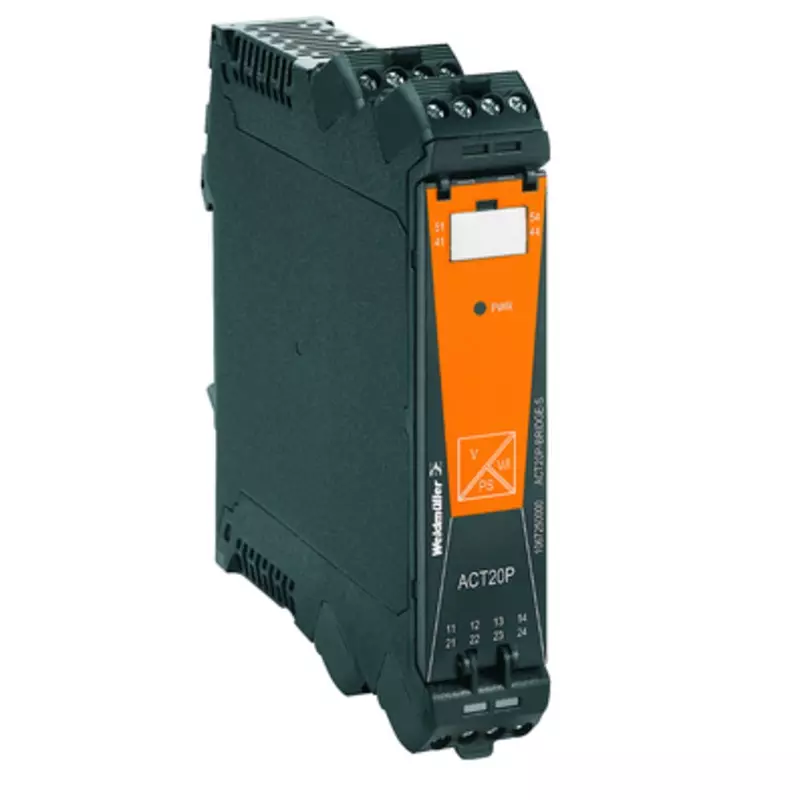

Тип ACT20P-BRIDGE-S
