Артикул: 8965370000

Описание товара:

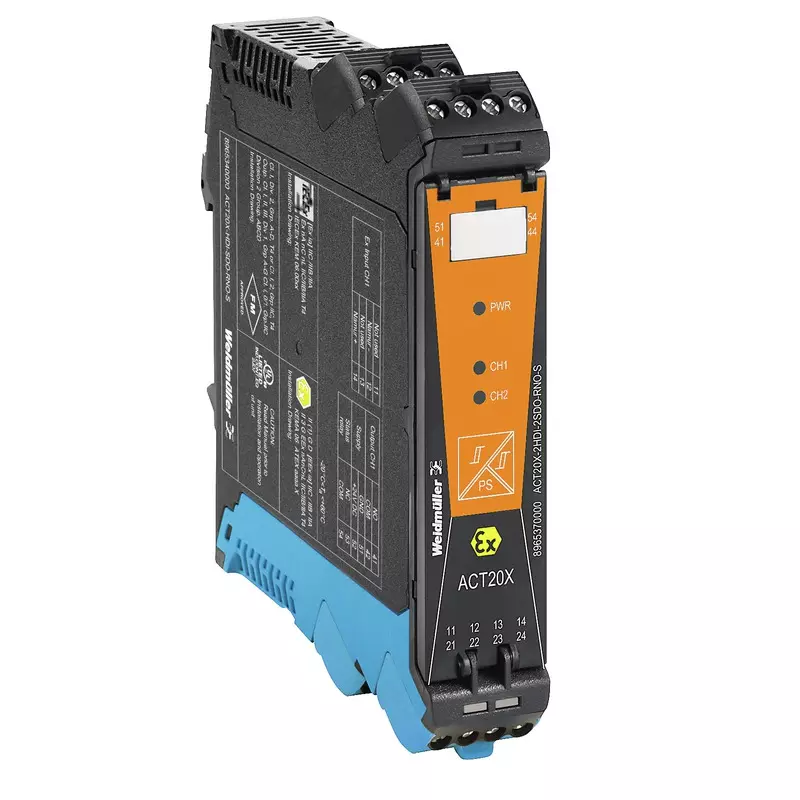

8965370000 WEIDMULLER ACT20X-2HDI-2SDO-RNO-S Коммутирующий усилитель

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Страна производства

Дания

Минимальная норма отпуска

1.0000

Ед. изм.

штук

Артикул

8965370000

26 171.64 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

8965370000 Weidmuller ACT20X-2HDI-2SDO-RNO-S

Общие данные заказа
Тип	ACT20X-2HDI-2SDO-RNO-S
Номер для заказа	8965370000
Исполнение	ACT20X, EX-преобразователь сигналов, 2-канальная версия, НР
GTIN (EAN)	4032248784882
Норма упаковки (VPE)	1 штук

Размеры и массы
Длина	119,2 mm
Ширина	22,5 mm
Глубина	113,6 mm
Масса нетто	192 g

Температуры
Влажность	0...95 % (без появления конденсата)
Рабочая температура, макс.	60 °C
Рабочая температура	-20 °C...60 °C
Температура хранения	-20 °C...85 °C

Случай ошибки
MTBF	207 Years
SIL PAPER	SIL certificate

Вход
Тип	intrinsically safe circuit
Высокий пороговый уровень	> 2.1 мA
Низкий уровень триггера	< 1.2 мA
Датчик	NAMUR-Чувствительность в соответствии с EN60947, переключение с или без RS, RP
Выходной сигнал при обрыве провода	< 0.1 мA,> 6.5 мA
Питание датчика	8 V DC / 8 mA
Сопротивление	RP = 750 ? / RS = 15k?
Входное сопротивление	1 кОм
Частота на входе, макс.	0...5 kHz
Длительность импульса	< 0,1 мс

Выходной сигнал
Тип [аварийная сигнализация]	Реле, 1 нормально замкнутый контакт (беспотенциальный)
Номинальное рабочее напряжение [сигнал тревоги]	? 125 В AC / 110 В DC (взрывозащенная область) ? 32 В AC / 32 В DC (Зона 2)
Непрерывный ток [сигнал тревоги]	? 0,5 A AC / 0,3 A DC (безопасная зона), ? 0,5 A AC / 1 A DC (зона 2)
Уровень мощности [сигнал тревоги]	? 62.5 ВA / 32 Вт (защищенная зона) ? 16 ВA / 32 Вт (Зона 2)

Общаяя информация
Конфигурация	с программным обеспечением FDT/DTM, DTM alternatively usable with PACTgoods™
Напряжение питания	19,2…31,2 В DC
Вид соединения	Винтовое соединение, Съемный клеммный блок
NAMUR-питание	8 V DC / 8 mA
Потребляемая мощность	? 3 Вт (2 Канала)
Вид защиты	IP 20
Влажность	0...95 % (без появления конденсата)

Размер изоляции
Нормы по ЭМС	DIN EN 61326
Напряжение развязки	2 кВ, вход / выход / питание
Расчетное напряжение [текст]	300 В

Данные для применения в зоне Ех (ATEX)
Напряжение U₀	10.6 В DC
Ток I₀	12 mA DC
Мощность P₀	32 mW

Основные технические данные по безопасности
T_proof	4 Years
Отказоустойчивость оборудования (HFT)	0
Тип устройства	B
Категория безопасности	SIL 2
Вероятность отказа в час PFH	4.66 x 10^-8 h^-1

Технические данные по безопасности - режим пониженного спроса
Average Probability of Failure on Demand (PFD_avg)	2.04 x 10^-4 (T_proof = 1 year), 4.08 x 10^-4 (T_proof = 2 years), 1.02 x 10^-4 (T_proof = 5 years)

Размеры
Вид соединения	Винтовое соединение, Съемный клеммный блок
Момент затяжки, мин.	0,4 Nm
Момент затяжки, макс.	0,6 Nm
Диапазон размеров зажимаемых проводников, измерительное соединение,	2,5 mm?
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,5 mm?
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	2,5 mm?

Номинальные характеристики IECEx/ATEX/cUL
Сертификат ATEX	09ATEX0168X.pdf
Сертификат IECEx	IECEx certification
Сертификат № (ATEX)	KEMA09ATEX0168X
Сертификат № (IECEX)	IECEXKEM09.0072X

Расчетные данные UL
Сертификат UL	E337701.pdf

Классификация
ETIM 4.0	EC002479
ETIM 5.0	EC002479
ETIM 6.0	EC002479
ETIM30	EC002479
UNSPSC	30-21-18-01
eClass 5.1	27-21-01-07
eClass 6.2	27-21-01-07
eClass 7.1	27-21-01-07
eClass 8.1	27-21-01-07
eClass 9.0	27-21-01-07

Сертификаты
Сертификаты
ROHS	Соответствовать

Примечание относительно изделия
Текст указания - данные заказа	CBX200 USB-Адаптер конфигурации- 8978580000

Тексты объявлений
Текст описания, длинный	Усилитель-разъединитель для датчиков Namur для применения во взрывоопасных зонах Ex, 2-канальный 2-канальный усилитель-разъединитель с монтажной шириной 22,5 мм и с внешним электропитанием, для развязки и передачи сигналов датчика Namur из зоны Ex 0, 1, 2 в безопасную зону. На выходе на каждый канал предоставляется беспотенциальный релейный контакт с функцией нормально разомкнутого контакта и общий контакт аварийной сигнализации (нормально разомкнутый) для сообщений о состоянии/ ошибке. Предусмотрена возможность конфигурирования модуля при помощи стандартного программного обеспечения FDT/DTM. Корпус для установки в ряд на монтажную рейку TS35 Размеры: Д/Ш/В 119,2/ 22,5/ 113,6 Технология винтового соединения/ номинальная площадь поперечного сечения 2,5 мм²Степень защиты: IP 20 Вход / канал - датчик NAMUR согласно EN 60947 8 В DC / 8 мА электропитание датчика 0...5 кГц частота на входе Обнаружение обрыва провода Выход Ex/ канал реле 1 нормально разомкнутый контакт 250 В AC / 30 В DC @ 2 A, безопасная область 32 В AC @ 0,5 A/ 32 В DC @ 1 A, зона 2 Выход аварийной сигнализации - реле 1 нормально разомкнутый контакт 250 В AC / 30 В DC @ 2 A, безопасная область 32 В AC @ 0,5 A/ 32 В DC @ 1 A, зона 2 Электропитание 19...31,2 В DC Мощность потерь прим. 3 Вт Диапазон температур окружающей среды -20 °C...+60 °C Надежная развязка EN 61010, 4-канальная гальваническая развязка до 2,6 кВ AC/DC всех цепей относительно друг друга Рабочее напряжение 300 В AC/DC при категории перенапряжения II и классе загрязнения 2 Сертификаты cULus, ATEX IECEX, FM ATEX-маркировка II 3 G ExnA nC IIC T4 ATEX-данные U₀ = 10, 6 В DC I₀= 12 мА DC P₀ = 32 ^_Вт ^_Тип ACT20X-HDI-2SDO-2RNO-S
Текст описания, сокращенный	Усилитель-разъединитель для датчиков Namur для применения во взрывоопасных зонах Ex, 2-канальный 2-канальный усилитель-разъединитель с монтажной шириной 22,5 мм и с внешним электропитанием, для развязки и передачи сигналов датчика Namur из зоны Ex 0, 1, 2 в безопасную зону. На выходе на каждый канал предоставляется беспотенциальный релейный контакт с функцией нормально разомкнутого контакта и общий контакт аварийной сигнализации (нормально разомкнутый) для сообщений о состоянии/ ошибке. Предусмотрена возможность конфигурирования модуля при помощи стандартного программного обеспечения FDT/DTM.

Характеристики

Вес и габариты
Вес (грамм)	192
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Страна производства	Дания	Другие товары
Минимальная норма отпуска	1.0000
Ед. изм.	штук
Артикул	8965370000
Артикул производителя	8965370000
Модель	ACT20X-2HDI-2SDO-RNO-S
