Weidmuller
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: 1176030000

Описание товара:

ACT20M-UI-AO-S Преобразователь/делитель сигнала, Термопреобразователь, Вход : универсальный U, I, R,ϑ, Выход : I / U
Характеристики:
Все характеристики
Производитель
Weidmuller
Наличие товара
Под заказ
Бренд
Weidmuller
Минимальная норма отпуска
1.0000
Ед. изм.
штук
Артикул
1176030000
Артикул производителя
1176030000

Описание товара

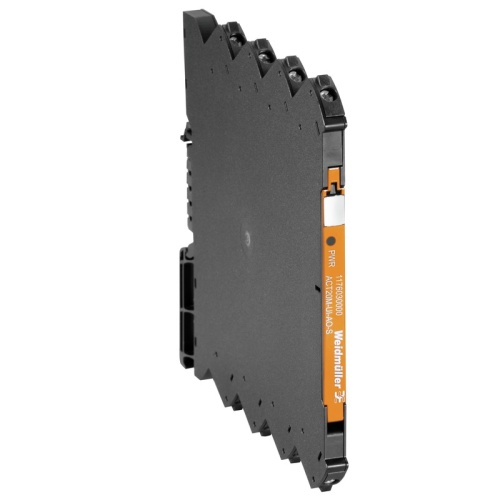

Модуль преобразования сигнала Weidmuller ACT20M-UI-AO-S 1176030000

Icon Icon Icon Icon

Общие данные заказа
Тип ACT20M-UI-AO-S
Номер для заказа 1176030000
Версия Преобразователь/делитель сигнала, Термопреобразователь, Вход : универсальный U, I, R,ϑ, Выход : I / U
GTIN (EAN) 4032248970070
Норма упаковки (VPE) 1 штук

Размеры и массы
Ширина 6,1 mm
Высота 112,5 mm
Глубина 114,3 mm
Масса нетто 80 g

Температуры
Влажность 40 °C / отн. влажность 93 %, без образования конденсата
Рабочая температура, макс. 70 °C
Рабочая температура -25 °C...70 °C
Рабочая температура [текст] -25 °C...+70 °C
Температура хранения -40 °C...85 °C

Случай ошибки
MTBF 176 Years

Вход
Датчик Термопары: B, E, J, K, L, LR, N, R, N, R, S, T, U, W3, W5, RTD: PT100, PT1000, Ni100, Ni1000, 2-/3-/4-проводной
Питание датчика > 15 В DC при 20 мA
Напряжение 0(2)…10 V, 0(1)…5 V
Входное сопротивление, напряжение > 10 МОм
Входной ток 0...20 mA, 4…20mA
Падение напряжения, токовый вход < 3 В
Температура в области входа конфигурируется, min. Messbereich10°C(RTD), min. Messbereich50°C(TC)
Сопротивление 10 Ом…10 кОм
Потенциометр 10 Ом…10 кОм

Выход
Количество выходов 1
Выходное напряжение, замечание регулируется, 0(2)...10 В, 0(1)...5 V
Выходной ток [текст] регулируемый, 0...20 мА, 4...20 мА
Предельная частота (-3 дБ) 100 Гц
Сопротивление нагрузки, напряжение ? 10 кОм
Сопротивление нагрузки, ток ? 600 Ом, @ max 28mA

Общие данные
Вид соединения Винтовое соединение
Время переходного процесса 400 ms (10...90%) @ U/I, 1 с @ темп.
Гальваническая развязка 3-канальная гальваническая развязка
Конфигурация с программным обеспечением FDT/DTM
Монтажная рейка TS 35
Напряжение питания 24 V DC ± 30 %
Потребляемая мощность, макс. 1,2 W
Потребляемая мощность, тип. 400 mW
Температурный коэффициент ? 0,01 % / °C
Точность < 0,1 % от диапазона измерения

Соответствие стандартам по изоляции
Гальваническая развязка 3-канальная гальваническая развязка
Категория перенапряжения II
Напряжение развязки 2,5 кВэфф.
Нормы DIN EN 61010-1, DIN EN 60079, DIN EN 61326-1
Нормы по ЭМС EN 61326-1
Расчетное напряжение [текст] 300 Вэфф.
Степень загрязнения 2

Размеры
Вид соединения Винтовое соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, 2,5 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин. 0,5 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, макс. 2,5 mm2

Номинальные характеристики IECEx/ATEX/cUL
Сертификат № (ATEX) KEMA10ATEX0183X
Сертификат № (IECEX) IECEXKEM10.0090X

Расчетные данные UL
Сертификат UL E337701.pdf

Классификация
ETIM 4.0 EC002653
ETIM 5.0 EC002653
ETIM 6.0 EC002653
ETIM30 EC002479
eClass 6.2 27-21-01-20
eClass 7.1 27-21-01-20
eClass 8.1 27-21-01-20
eClass 9.0 27-21-01-20

Сертификаты
Сертификаты CULUS DETNORVER EAC FMEX GERMLLOYD GOSTME25 IECEXKEM KEMAATEX
ROHS Соответствовать

Примечание относительно изделия
Текст указания - технические данные Питание опционально через шину, встроенную в монтажную рейку, CH20M
Текст указания - аксессуары Конфигурационный адаптер USB CBX200 - 8978580000
Монтажная DIN-рейка, см. раздел "Принадлежности"

Тексты объявлений
Текст описания, длинный

Универсальный измерительный преобразователь с гальванической развязкой
 Универсальный измерительный преобразователь с гальванической развязкой - с монтажной шириной 6,1 мм, с внешним электропитанием и питанием датчика,
для передачи и развязки аналоговых DC-сигналов по току 0/4...20 мА/, напряжению 0/2...10 В, сигналов
2-/3-/-4-проводных термосопротивлений RTD, сопротивлений, потенциометров и термопар согласно IEC584.
Программирование модуля может быть выполнено при помощи программного обеспеченияпосредством стандартных инструментов FDT/DTM.

Корпус для установки в ряд на монтажную рейку TS35
Размеры: Д/Ш/ВH 114,3/ 6,1/ 112,5 мм
Технология винтового соединения/ номинальная площадь поперечного сечения 2,5 мм2
Степень защиты: IP 20

Вход0/4...20 мА
0/2...10 В
PT100, PT1000, Ni100, Ni1000
Сопротивление/ потенциометр 10 Ом...10 кОм
Термопара типа B, E, J, K, L, LR, N, R, S, T, U, W3, W5
Электропитание> 15 В DC при 20 мА
Выход 0/4...20 мА
0/2...10 В
Нагрузочное сопротивление< 600 Ohm/ Strom/> 10 кОм/ напряжение
 Ошибка при передаче < 0,1 % v. E.(DC, RTD)
< 0,2 % + CJ Fehler (TC)
Время реакции на единичное воздействие
10...90 %< 400 ms (mA/ V)/ < 1 s (RTD, TC)
 Электропитание 24 В DC +/- 30 %
Мощность потерь ок. 1,2 Вт
Диапазон температур
окружающей среды -25 °C...+70 °C

Развязка EN 61010-1, 3-канальная гальваническая развязка до 2,5 кВ AC/DC всех цепей относительно друг друга
 Испытательное напряжение 2,5 кВ вход-выход-питание
 Расчетное
напряжение300 В AC/DC при категории перенапряжения II и классе загрязнения 2
Сертификаты cULus, FM Div2, ATEX зона 2, DNV, GL




Тип ACT20M-UI-AO-S



Текст описания, сокращенный Универсальный измерительный преобразователь с гальванической развязкой
Универсальный измерительный преобразователь с гальванической развязкой - с монтажной шириной 6,1 мм, с внешним электропитанием и питанием датчика,
для передачи и развязки аналоговых DC-сигналов по току 0/4...20 мА/, напряжению 0/2...10 В,
сигналов 2-/3-/-4-проводных термосопротивлений RTD, сопротивлений, потенциометров и термопар согласно IEC584.
Программирование модуля можно выполнить при помощи стандартного ПО FDT/DTM Tools.

Характеристики

Вес и габариты
Вес (грамм) 80
Прочие
Производитель Weidmuller
Наличие товара Под заказ Другие товары
Бренд Weidmuller
Минимальная норма отпуска 1.0000
Ед. изм. штук
Артикул 1176030000
Артикул производителя 1176030000
EAN 4032248970070
Модель ACT20M-UI-AO-S
Страна производства Дания Другие товары
