Артикул: phc-3049042

Описание товара:

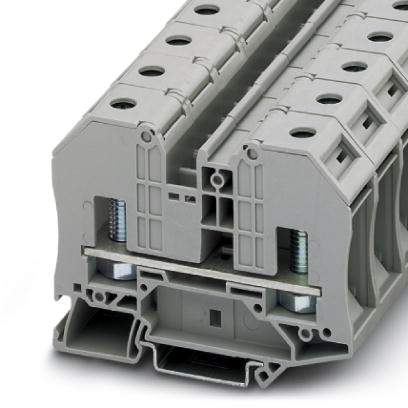

Болтовые клеммы - RT 8 - 3049042 Phoenix contact

Проходная клемма с болтовым зажимом, сечение: 2,5 - 35 мм?, AWG: 14 - 2, ширина 20,2 мм, цвет: серый

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Страна производства

Германия

Минимальная норма отпуска

25.0000

Ед. изм.

штук

Артикул

phc-3049042

1 795.20 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Болтовые клеммы - RT 8 - 3049042 Phoenix contact

Проходная клемма с болтовым зажимом, сечение: 2,5 - 35 мм?, AWG: 14 - 2, ширина 20,2 мм, цвет: серый

Характеристики товаров

Затяжка специальных гаек осуществляется обычной отверткой
Опробовано для железнодорожного транспорта
Простое шунтирование и разветвления цепей с помощью запатентованных перемычек системы CLIPLINE complete
Простое и быстрое присоединения проводников обеспечивается за счет использования специальной откидной крышки, в которой размещена невыпадающая крепежная гайка. В открытом положении откидной крышки предоставляется удобный доступ к болту, что позволяет легко надеть кабельный наконечник. После закрытия откидной крышки, расположенная в ней невыпадающая гайка оказывается точно над болтом и резьбовое соединение можно легко затянуть при помощи отвертки.
Невыпадающая дисковая пружина предотвращает саморазвинчивание винтов
Возможность установки больших маркировочных элементов вдоль средней линии клемм, а также над зажимами
Применение блокировочного устройства позволяет предотвратить случайное переключение
Откидная крышка в опущенном положении надежно закрывает все токоведущие части, включая манжеты, изолирующие кабельный наконечник, и защищает их от прикосновений
Проверка с помощью стандартных адаптеров и штекеров тестера серии CLIPLINE complete

Общие сведения

Указание	Внимание: при установке неизолированных кабельных наконечников требуется применение удлинителя BE-RT… (см. ассортимент принадлежностей)!
Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования
	Обрабатывающая промышленность

Размеры

Ширина	20,3 мм
Длина	84 мм
Высота NS 35/7,5	63,8 мм
Высота NS 35/15	71,3 мм

Общие сведения

Максимальный ток нагрузки	125 А (Для кабеля сечением 35 мм?)
Расчетное импульсное напряжение	8 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток I_N	125 А
Номинальное напряжение U_N	1000 В (Расчетное напряжение при открытой перегородке 500 В)
Открытая боковая стенка	ja
Полюсов	1
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	гарантируется
Безопасность при прикосновении пальцами	гарантируется
Заданное значение испытательного импульсного напряжения	9,8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	2,2 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Прочность насадки на крепежное основание	NS 35
Заданное значение	10 Н
Результат испытаний глухой посадки	Испытание проведено
Требования, падение напряжения	? 3,2 мВ
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	35 мм?
Кратковременный ток	4,2 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,2 g²/Гц
Ускорение	0,8 g
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5 g
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	120 °C

Характеристики клемм

Указание	Болты для зажимов
Сечение жесткого проводника мин.	2,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение провода AWG/kcmil, мин.	14
Сечение провода AWG/kcmil, макс.	2
Сечение гибкого проводника мин.	2,5 мм?
Сечение гибкого проводника макс.	35 мм?
Мин. сечение гибкого проводника AWG	14
Сечение гибкого проводника AWG, макс.	2
Мин. сечение соединения кабельного наконечника	2,5 мм?
Макс. сечение соединения кабельного наконечника	35 мм?
Тип подключения	Болтовые клеммы
Резьба винтов	M8
Мин. момент затяжки	4,5 Нм
Момент затяжки, макс.	5 Нм

Характеристики

Вес и габариты
Вес (грамм)	95.72
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Страна производства	Германия	Другие товары
Минимальная норма отпуска	25.0000
Ед. изм.	штук
Артикул	phc-3049042
Артикул производителя	3049042
Модель	RT 8
EAN	4046356140027
