Болтовые клеммы - RBO 16-HC

Отзывов: 0

Добавить отзыв

Артикул: phc-3247989

Описание товара:

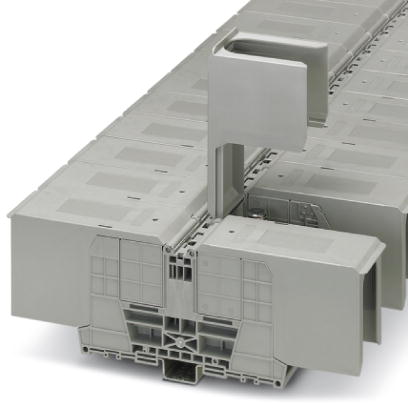

Болтовые клеммы - RBO 16-HC - 3247989 Phoenix contact

Болтовые клеммы, Тип подключения: Болтовые клеммы, Полюсов: 1, Сечение: 25 мм? - 300 мм?, AWG: 4 - 600, Ширина: 54,8 мм, Цвет: cерый, Тип монтажа: NS 35/7,5, NS 35/15, Непосредственное резьбовое

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

5.0000

Ед. изм.

штук

Артикул

phc-3247989

Артикул производителя

3247989

3 620.18 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Болтовые клеммы - RBO 16-HC - 3247989 Phoenix contact

Характеристики товаров

Опробовано для железнодорожного транспорта

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования

Размеры

Ширина	54,8 мм
Длина	283,5 мм
Высота NS 35/7,5	91,8 мм
Высота NS 35/15	99,3 мм

Общие сведения

Максимальный ток нагрузки	520 А (при сечении проводника 300 мм?)
Расчетное импульсное напряжение	8 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток I_N	520 А
Номинальное напряжение U_N	1500 В
Открытая боковая стенка	nein
Полюсов	1
Заданное значение испытательного импульсного напряжения	12 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	2,2 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Прочность насадки на крепежное основание	NS 35
Заданное значение	20 Н
Результат испытаний глухой посадки	Испытание проведено
Требования, падение напряжения	? 3,2 мВ
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	300 мм?
Кратковременный ток	36 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	1,857 (м/с²)²/Гц
Ускорение	0,8 g
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5 g
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Статическое использование изоляционного материала на холоде	-60 °C

Характеристики клемм

Указание	Болты для зажимов
Сечение жесткого проводника мин.	25 мм?
Сечение жесткого проводника макс.	300 мм?
Сечение провода AWG/kcmil, мин.	4
Сечение провода AWG/kcmil, макс.	600
Сечение гибкого проводника мин.	25 мм?
Сечение гибкого проводника макс.	300 мм?
Мин. сечение гибкого проводника AWG	4
Сечение гибкого проводника AWG, макс.	600
Мин. сечение соединения кабельного наконечника	25 мм?
Макс. сечение соединения кабельного наконечника	240 мм?
Тип подключения	Болтовые клеммы
Резьба винтов	M16
Мин. момент затяжки	25 Нм
Момент затяжки, макс.	35 Нм

Характеристики

Вес и габариты
Вес (грамм)	667.34
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	5.0000
Ед. изм.	штук
Артикул	phc-3247989
Артикул производителя	3247989
EAN	4046356725163
Модель	RBO 16-HC
