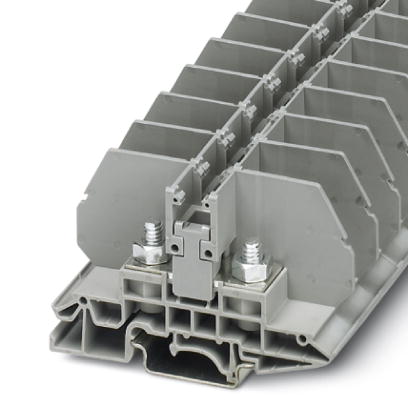

Болтовые клеммы - RBO 6 - 3075896 Phoenix contact

Отзывов: 0

Добавить отзыв

Артикул: phc-3075896

Описание товара:

Болтовые клеммы - RBO 6 - 3075896 Phoenix contact

Болтовые клеммы, Тип подключения: Болтовые клеммы, Сечение: 2,5 мм? - 35 мм?, AWG: 12 - 2, Ширина: 17 мм, Высота: 48,6 мм, Цвет: cерый, Тип монтажа: NS 35/7,5, NS 35/15

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

40.0000

Ед. изм.

штук

Артикул

phc-3075896

Артикул производителя

3075896

159.71 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Болтовые клеммы - RBO 6 - 3075896 Phoenix contact

Характеристики товаров

Компактное соединение с помощью кольцевых или вилочных кабельных наконечников
Монтаж на обычных несущих рейках или прямо в распределительной коробке
Коммутационная перемычка с изоляцией для коммутируемых поперечных соединений
Гнездо для перемычки служит для разветвления цепи при помощи стандартной винтовой перемычки

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0

Размеры

Ширина	17 мм
Длина	80,8 мм
Высота	48,6 мм
Высота NS 35/7,5	49,8 мм
Высота NS 35/15	57,3 мм
Высота NS 32	54,7 мм

Общие сведения

Максимальный ток нагрузки	125 А (Для кабеля сечением 35 мм?)
Расчетное импульсное напряжение	8 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток I_N	125 А
Номинальное напряжение U_N	800 В
Открытая боковая стенка	nein
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	обеспечивается
Заданное значение испытательного импульсного напряжения	9,8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	2 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Прочность насадки на крепежное основание	NS 32/NS 35
Заданное значение	10 Н
Результат испытаний глухой посадки	Испытание проведено
Требования, падение напряжения	? 3,2 мВ
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	35 мм?
Кратковременный ток	4,2 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	1,857 (м/с²)²/Гц
Ускорение	0,8 g
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5 g
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Статическое использование изоляционного материала на холоде	-60 °C

Характеристики клемм

Указание	Болты для зажимов
Сечение жесткого проводника мин.	2,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение провода AWG/kcmil, мин.	12
Сечение провода AWG/kcmil, макс.	2
Сечение гибкого проводника мин.	2,5 мм?
Сечение гибкого проводника макс.	35 мм?
Мин. сечение гибкого проводника AWG	12
Сечение гибкого проводника AWG, макс.	2
Мин. сечение соединения кабельного наконечника	6 мм?
Макс. сечение соединения кабельного наконечника	35 мм?
Тип подключения	Болтовые клеммы
Резьба винтов	M6
Мин. момент затяжки	3,2 Нм
Момент затяжки, макс.	3,7 Нм

Характеристики

Вес и габариты
Вес (грамм)	37.96
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	40.0000
Ед. изм.	штук
Артикул	phc-3075896
Артикул производителя	3075896
Модель	RBO 6
EAN	4046356532853
