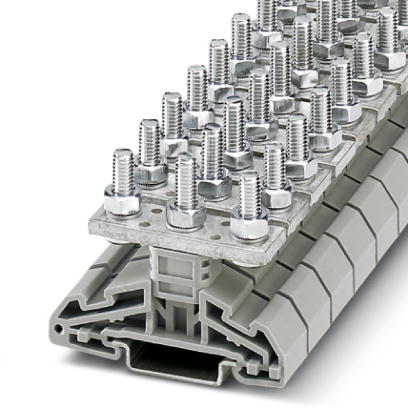

Сильноточные клеммы - HV M6/2

Отзывов: 0

Добавить отзыв

Артикул: phc-3049547

Описание товара:

Сильноточные клеммы - HV M6/2 - 3049547 Phoenix contact

Сильноточные клеммы, Тип подключения: Болтовые клеммы, Сечение: 2,5 мм? - 35 мм?, AWG: 14 - 2, Ширина: 16 мм, Высота: 55,5 мм, Цвет: cерый, Тип монтажа: NS 35/7,5, NS 35/15

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

25.0000

Ед. изм.

штук

Артикул

phc-3049547

Артикул производителя

3049547

1 604.16 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Сильноточные клеммы - HV M6/2 - 3049547 Phoenix contact

Характеристики товаров

Для семейства одно- и двухболтовых клемм применяются две разные разделительные пластины
Широкий ассортимент принадлежностей для удобного подключения проводов сечением до 120 мм?
Для разветвления цепей используются 2- и 3-контактные соединительные шины
Пружинная шайба защищает шестигранную гайку от саморазвинчивания
Надежное подключение до 4 проводов с кабельными наконечниками, соответствующими требованиям DIN 46234, 46235 и 46237, в крайне ограниченных монтажных условиях
Для установки соединительных шин необходимо просто вынуть предусмотренное в разделительной пластине окошко

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0

Размеры

Длина	67 мм
Ширина	16 мм
Высота	55,5 мм
Высота NS 35/7,5	58 мм
Высота NS 35/15	65,5 мм

Общие сведения

Расчетное импульсное напряжение	8 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток I_N	125 А
Номинальное напряжение U_N	1000 В
Открытая боковая стенка	nein
Заданное значение испытательного импульсного напряжения	9,8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	2,2 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Прочность насадки на крепежное основание	NS 35
Заданное значение	10 Н
Результат испытаний глухой посадки	Испытание проведено
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	35 мм?
Кратковременный ток	4,2 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	10 c
Результат термических испытаний	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,2 g²/Гц
Ускорение	0,8 g
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5 g
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	120 °C

Характеристики клемм

Сечение жесткого проводника мин.	2,5 мм?
Сечение жесткого проводника макс.	35 мм?
Сечение гибкого проводника мин.	2,5 мм?
Сечение гибкого проводника макс.	35 мм?
Сечение провода AWG/kcmil, мин.	14
Сечение провода AWG/kcmil, макс.	2
Резьба винтов	M6
Мин. момент затяжки	3 Нм
Момент затяжки, макс.	6 Нм
Тип подключения	Болтовые клеммы
Подключение согласно стандарту	DIN 46 234
Сечение, мин.	2,5 мм?
Сечение, макс.	35 мм?
Диаметр болта	6 мм
Мин. момент затяжки	3 Нм
Момент затяжки, макс.	6 Нм
Подключение согласно стандарту	DIN 46235
Сечение, мин.	6 мм?
Сечение, макс.	35 мм?
Диаметр болта	6 мм
Мин. момент затяжки	3 Нм
Момент затяжки, макс.	6 Нм

Характеристики

Вес и габариты
Вес (грамм)	67.94
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	25.0000
Ед. изм.	штук
Артикул	phc-3049547
Артикул производителя	3049547
Модель	HV M6/2
EAN	4046356310291
