Артикул: phc-3209015

Описание товара:

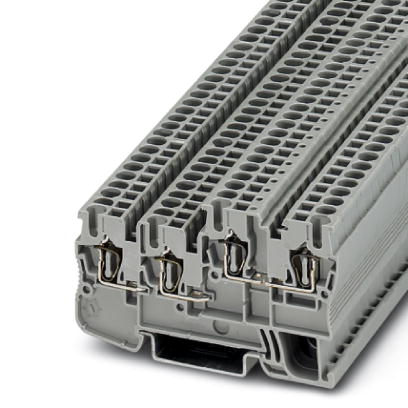

Клеммный модуль для подключения датчиков и исполнительных элементов - STIO 2,5/3-2B/L - 3209015 Phoenix contact

Клеммный модуль для подключения датчиков и исполнительных элементов, Тип подключения: Пружинный зажим, Сечение: 0,08 мм? - 4 мм?, AWG: 28 - 12, Ширина: 5,2 мм, Цвет: cерый, Тип монтажа: NS 35/7,5, NS 35/15

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

phc-3209015

Артикул производителя

3209015

392.94 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Клеммный модуль для подключения датчиков и исполнительных элементов - STIO 2,5/3-2B/L - 3209015 Phoenix contact

Характеристики товаров

Трехпроводная выходная клемма аналогичной формы с разъемом PE в нижнем ярусе, для подключения исполнительных устройств
Клеммы питания могут быть установлены в любой точке клеммной колодки для подачи питания или расширения
Модели со световым индикатором для отображения состояния коммутирующих элементов
Простое шунтирование и разветвления цепей с помощью запатентованных перемычек системы CLIPLINE complete
Подача напряжения обеспечивается клеммой питания STIO-IN
Верхний ярус используется для подключения сигнального провода, а нижние – для распределения положительного и отрицательного потенциала
Для компактной и быстрой разводки трехпроводных датчиков и исполнительных устройств

Общие сведения

Количество ярусов	3
Количество точек подключения	4
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0

Размеры

Ширина	5,2 мм
Длина	75 мм
Высота NS 35/7,5	44,5 мм
Высота NS 35/15	52 мм

Общие сведения

Расчетное импульсное напряжение	4 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток I_N	18 А
Номинальное напряжение U_N	250 В
Открытая боковая стенка	ja
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	обеспечивается
Безопасность при прикосновении пальцами	обеспечивается
Заданное значение испытательного импульсного напряжения	4,8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	1,5 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	0,08 мм? / 0,1 кг
	2,5 мм?/0,7 кг
	4 мм?/0,9 кг
Результат испытания на изгиб	Испытание проведено
Испытание на растяжение, сечение провода	0,08 мм?
Растягивающее усилие, заданное значение	5 Н
Испытание на растяжение, сечение провода	2,5 мм?
Растягивающее усилие, заданное значение	50 Н
Испытание на растяжение, сечение провода	4 мм?
Растягивающее усилие, заданное значение	60 Н
Результат испытания на растяжение	Испытание проведено
Прочность насадки на крепежное основание	NS 35
Заданное значение	1 Н
Результат испытаний глухой посадки	Испытание проведено
Требования, падение напряжения	? 3,2 мВ
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	2,5 мм?
Кратковременный ток	0,3 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Испытание на старение безвинтовых клемм Температурные циклы	192
Результат испытаний на старение	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	120 °C

Характеристики клемм

Сечение жесткого проводника мин.	0,08 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение гибкого проводника мин.	0,08 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	28
Сечение провода AWG/kcmil, макс.	12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	2,5 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	0,5 мм?
Тип подключения	Пружинный зажим
Длина снятия изоляции	10 мм
Калиберная пробка	A3

Характеристики

Вес и габариты
Вес (грамм)	9.2
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	phc-3209015
Артикул производителя	3209015
EAN	4046356143325
Модель	STIO 2,5/3-2B/L
