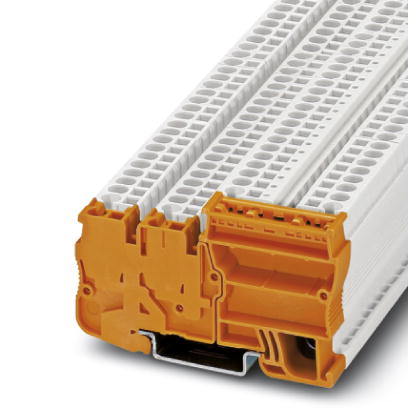

Клеммы для датчика/исполнительного элемента PHOENIX CONTACT 3209196 Phoenix contact STIO-IN 2,5/3 OG Клеммный модуль питания


3209196 Phoenix contact STIO-IN 2,5/3 OG Клеммный модуль питания
PHOENIX CONTACT
    (0)

    Клеммный модуль питания - STIO-IN 2,5/3 OG - 3209196 Phoenix contact

    Клеммный модуль питания, Тип подключения: Пружинный зажим, Сечение: 0,08 мм? - 4 мм?, AWG: 28 - 12, Ширина: 10,4 мм, Цвет: oранжевый, Тип монтажа: NS 35/7,5, NS 35/15
    201.16 руб. за шт
    Под заказ
    Характеристики
    Бренд
    Минимальная норма отпуска
    25
    Артикул
    phc-3209196
    Артикул производителя
    3209196
    EAN
    4046356181709
    Модель
    STIO-IN 2,5/3 OG
    Вес
    12.1 г
    Ед. измерения
    шт

    Клеммный модуль питания - STIO-IN 2,5/3 OG - 3209196 Phoenix contact

    Клеммный модуль питания, Тип подключения: Пружинный зажим, Сечение: 0,08 мм? - 4 мм?, AWG: 28 - 12, Ширина: 10,4 мм, Цвет: oранжевый, Тип монтажа: NS 35/7,5, NS 35/15

    Характеристики товаров

    • Трехпроводная выходная клемма аналогичной формы с разъемом PE в нижнем ярусе, для подключения исполнительных устройств
    • Клеммы питания могут быть установлены в любой точке клеммной колодки для подачи питания или расширения
    • Модели со световым индикатором для отображения состояния коммутирующих элементов
    • Простое шунтирование и разветвления цепей с помощью запатентованных перемычек системы CLIPLINE complete
    • Подача напряжения обеспечивается клеммой питания STIO-IN
    • Для компактной и быстрой разводки трехпроводных датчиков и исполнительных устройств
    • Верхний ярус используется для подключения сигнального провода, а нижние – для распределения положительного и отрицательного потенциала

    Общие сведения

    Количество ярусов3
    Количество точек подключения4
    Цветoранжевый
    Изоляционный материалPA
    Класс воспламеняемости согласно UL 94V0
    Размеры
    Ширина10,4 мм
    Длина75 мм
    Высота NS 35/7,544,5 мм
    Высота NS 35/1552 мм
    Общие сведения
    Расчетное импульсное напряжение4 кВ
    Степень загрязнения3
    Категория перенапряженияIII
    Группа изоляционного материалаI
    Подключение согласно стандартуМЭК 60947-7-1
    Номинальный ток IN18 А (при подаче питания по центру и сечении проводника 4 мм?)
    18 А (при подаче питания с одной стороны и сечении проводника 2,5 мм?)
    Номинальное напряжение UN250 В
    Открытая боковая стенкаnein
    Характеристики клемм
    Сечение жесткого проводника мин.0,08 мм?
    Сечение жесткого проводника макс.4 мм?
    Сечение гибкого проводника мин.0,08 мм?
    Сечение гибкого проводника макс.2,5 мм?
    Сечение провода AWG/kcmil, мин.28
    Сечение провода AWG/kcmil, макс.12
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.0,14 мм?
    Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.2,5 мм?
    Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.0,14 мм?
    Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.2,5 мм?
    2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.0,5 мм?
    Тип подключенияПружинный зажим
    Длина снятия изоляции10 мм
