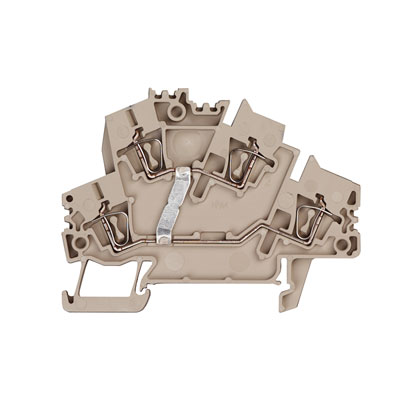

Проходная клемма Weidmuller ZDK 2.5-2V 1791030000

с 9:00 до 18:00 ежедневно +7 (495) 646-00-96Заказать звонок

Заказать звонок

Оставьте Ваше сообщение и контактные данные и наши специалисты свяжутся с Вами в ближайшее рабочее время для решения Вашего вопроса.

Ваш телефон*

Ваше имя

Я согласен на обработку персональных данных.*

* - Поля, обязательные для заполнения

Сообщение отправлено

Ваше сообщение успешно отправлено. В ближайшее время с Вами свяжется наш специалист

Закрыть окно

Отзывов: 0

Добавить отзыв

Артикул: 1791030000

Описание товара:

1791030000 WEIDMULLER ZDK 2.5-2V Проходная клемма, Двухуровневая клемма, Пружинное соединение, 2.5 mm2, 800 V, 24 A, Темно-бежевый

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Страна производства

Германия

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

1791030000

627.60 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Проходная клемма Weidmuller ZDK 2.5-2V 1791030000

Icon Icon

Общие данные заказа
Тип	ZDK 2.5-2V
Номер для заказа	1791030000
Исполнение	Проходная клемма, Двухуровневая клемма, Пружинное соединение, 2.5 mm2, 800 V, 24 A, Темно-бежевый
GTIN (EAN)	4032248331208
Норма упаковки (VPE)	50 Шт.

Размеры и массы
Ширина	5,1 мм
Ширина (в дюймах)	0,201 inch
Высота	72,5 мм
Высота (в дюймах)	2,854 inch
Глубина	54,5 мм
Глубина (дюймов)	2,146 inch
Глубина с DIN-рейкой	55,5 мм
Масса нетто	10,18 g

Температуры
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Расчетные данные согласно CSA
Напряжение, класс B (CSA)	300 V
Напряжение, класс D (CSA)	300 V
Поперечное сечение провода, макс. (CSA)	12 AWG
Поперечное сечение провода, мин. (CSA)	30 AWG
Сертификат № (CSA)	200039-1236167
Ток, разм. B (CSA)	25 A
Ток, разм. D (CSA)	10 A

Расчетные данные согласно UL
Напряжение, класс C (cURus)	600 V
Разм. провода Заводская электропроводка, макс. (cURus)	12 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	30 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	30 AWG
Сертификат № (cURus)	E60693
Ток, класс C (cURus)	20 A

Номинальные характеристики IECEx/ATEX
Сертификат № (ATEX)	KEMA97ATEX4677U
Сертификат № (IECEX)	IECEXULD05.0009U
Макс. напряжение (ATEX)	550 V
Ток (ATEX)	22 A
Поперечное сечение провода, макс. (ATEX)	2.5 mm2
Макс. напряжение (IECEX)	550 V
Ток (IECEX)	20 A
Поперечное сечение провода, макс. (IECEX)	2.5 mm2
Температурный диапазон вставки	Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Дополнительные технические данные
Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Да

Параметры системы
Исполнение	Пружинное соединение, С вертикальными перемычками, для вставной перемычки, с одной стороны открыт
Требуется концевая пластина	Да
Количество уровней	2
Количество контактных гнезд на уровень	2
Уровни с внутр. перемычками	Да
Соединение PE	Нет
Монтажная рейка	TS 35

Расчетные данные
Расчетное сечение	2,5 mm2
Номинальное напряжение	800 V
Номинальный ток	24 A
Ток при макс. проводнике	24 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 m?
Номинальное импульсное напряжение	8 кВ
Степень загрязнения	3

Характеристики материала
Материал	Материал Wemid
Цвет	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Зажимаемые провода (расчетное соединение)
Вид соединения	Пружинное соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	4 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,05 mm2
Длина зачистки изоляции	10 мм
Калибровая пробка согласно 60 947-1	A2
Количество соединений	4
Направление соединения	наклонная
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 30
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, макс.	1,5 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	4 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	2,5 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Информация о продукции
Текст указания - данные заказа	Номинальное напряжение снижено до 400 В при использовании кросс-коннектора.
Текст указания - технические данные	2,5 мм? гибкие провода с концевыми кабельными муфтами обжаты с помощью обжимного инструмента Weidm?ller PZ 6/5.

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	DE_PT1101_20160418_1068_ISSUE01.pdf
Технические данные	EPLAN, WSCAD

Классификация
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
ETIM30	EC000897
UNSPSC	30-21-18-11
eClass 5.1	27-14-11-18
eClass 6.2	27-14-11-20
eClass 7.1	27-14-11-20
eClass 8.1	27-14-11-20
eClass 9.0	27-14-11-20
eClass 9.1	27-14-11-20

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать
UL File Number Search	E60693

Пружинное соединение
Пружинная технология представляет собой универсальную контактную систему для всех распространенных типов проводных соединений. Фантастический уровень гибкости делает ее рентабельным альтернативным соединением.

Характеристики

Вес и габариты
Вес (грамм)	11
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Страна производства	Германия	Другие товары
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	1791030000
Артикул производителя	1791030000
Модель	ZDK 2.5-2V
