Артикул: 1771950000

Описание товара:

1771950000 WEIDMULLER ZTL 6/STB Измерительная клемма с размыкателем, Пружинное соединение, 6 mm2, 800 V, 41 A, скользящий, Темно-бежевый

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Страна производства

Германия

Минимальная норма отпуска

20.0000

Ед. изм.

штук

Артикул

1771950000

1 006.24 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

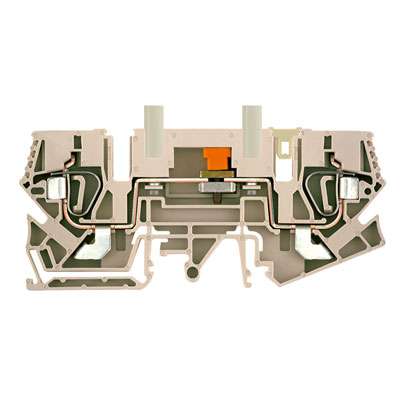

Измерительная клемма с размыкателем Weidmuller ZTL 6/STB 1771950000

Icon Icon

Общие данные заказа
Тип	ZTL 6/STB
Номер для заказа	1771950000
Исполнение	Измерительная клемма с размыкателем, Пружинное соединение, 6 mm2, 800 V, 41 A, скользящий, Темно-бежевый
GTIN (EAN)	4032248127290
Норма упаковки (VPE)	20 Шт.

Размеры и массы
Ширина	8 мм
Ширина (в дюймах)	0,315 inch
Высота	106 мм
Высота (в дюймах)	4,173 inch
Глубина	46,5 мм
Глубина (дюймов)	1,831 inch
Глубина с DIN-рейкой	48 мм
Масса нетто	34,864 g

Температуры
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Расчетные данные согласно CSA
Напряжение, класс B (CSA)	300 V
Напряжение, класс C (CSA)	300 V
Поперечное сечение провода, макс. (CSA)	8 AWG
Поперечное сечение провода, мин. (CSA)	20 AWG
Сертификат № (CSA)	200039-1152892
Ток, разм. B (CSA)	33 A
Ток, разм. C (CSA)	33 A

Расчетные данные согласно UL
Напряжение, класс C (UR)	300 V
Разм. провода Заводская электропроводка, макс. (UR)	8 AWG
Разм. провода Заводская электропроводка, мин. (UR)	20 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	8 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	20 AWG
Сертификат № (UR)	E60693
Ток, разм. С	33 A

Дополнительные технические данные
Вид монтажа	зафиксированный
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет
Указание по установке	Непосредственный монтаж

Клеммы с размыкателем
Поперечное разделение	втычной
Продольное разделение	скользящий
встроенное испытательное гнездо	Да

Параметры системы
Исполнение	Пружинное соединение, Расцепляющий элемент, с гнездами, для вставной перемычки, с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Монтажная рейка	TS 35, TS 32
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Размеры
Смещение TS 32	54,5 мм

Расчетные данные
Расчетное сечение	6 mm2
Номинальное напряжение	800 V
Номинальный ток	41 A
Ток при макс. проводнике	52 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	0,78 m?
Номинальное импульсное напряжение	8 кВ
Степень загрязнения	3

Характеристики материала
Материал	Материал Wemid
Цвет	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Зажимаемые провода (дополнительное соединение)
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.	6 mm2

Зажимаемые провода (расчетное соединение)
Вид соединения	Пружинное соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	10 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,5 mm2
Длина зачистки изоляции	13 мм
Калибровая пробка согласно 60 947-1	A5
Количество соединений	2
Момент затяжки, макс.	0,6 Nm
Момент затяжки, мин.	0,5 Nm
Направление соединения	сверху
Размер лезвия	0,8 x 4,0 мм
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, макс.	6 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	6 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	10 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, макс.	6 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, мин.	1,5 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	6 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Информация о продукции
Текст указания - технические данные	400В при использовании в качестве разъединяющей клеммы. Момент затяжки для ZTL 6 разъединяющего элемента с винтом = 0,5 - 0,6 Нм
Текст указания - аксессуары	Вставной держатель маркировки для дополнительных маркировочных бирок над каналом кросс-коннектора (BZT ZTL 6).

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	DE_PT1104_20160418_1479_ISSUE01.pdf
Пользовательская документация	Beipackzettel_ZTL6.pdf
Технические данные	EPLAN, WSCAD, Zuken E3.S

Классификация
ETIM 4.0	EC000902
ETIM 5.0	EC000902
ETIM 6.0	EC000902
ETIM30	EC000902
UNSPSC	30-21-18-11
eClass 5.1	27-14-11-26
eClass 6.2	27-14-11-26
eClass 7.1	27-14-11-26
eClass 8.1	27-14-11-26
eClass 9.0	27-14-11-26
eClass 9.1	27-14-11-26

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать
UL File Number Search	E60693

Монтаж электропроводки трансформаторов тока и напряжения
Наши испытательно-разъединительные клеммные колодки с применением технологии пружинного и винтового соединения позволяют создавать любые важные схемы преобразователей для измерения тока, напряжения и мощности безопасным и современным способом.

Характеристики

Вес и габариты
Вес (грамм)	35
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Страна производства	Германия	Другие товары
Минимальная норма отпуска	20.0000
Ед. изм.	штук
Артикул	1771950000
Артикул производителя	1771950000
Модель	ZTL 6/STB
