Артикул: 7920940000

Описание товара:

7920940000 WEIDMULLER ZTR 2.5/4AN OR Измерительная клемма с размыкателем, Пружинное соединение, 2.5 mm2, 400 V, 16 A, поворотный, оранжевый

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Минимальная норма отпуска

100.0000

Ед. изм.

штук

Артикул

7920940000

Артикул производителя

7920940000

431.59 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

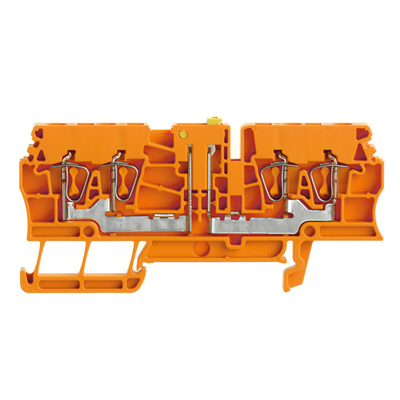

Измерительная клемма с размыкателем Weidmuller ZTR 2.5/4AN OR 7920940000

Icon Icon

Общие данные заказа
Тип	ZTR 2.5/4AN OR
Номер для заказа	7920940000
Исполнение	Измерительная клемма с размыкателем, Пружинное соединение, 2.5 mm2, 400 V, 16 A, поворотный, оранжевый
GTIN (EAN)	4032248279128
Норма упаковки (VPE)	100 Шт.

Размеры и массы
Ширина	5,1 мм
Ширина (в дюймах)	0,201 inch
Высота	82,5 мм
Высота (в дюймах)	3,248 inch
Глубина	38,5 мм
Глубина (дюймов)	1,516 inch
Глубина с DIN-рейкой	41 мм
Масса нетто	11,57 g

Температуры
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Расчетные данные согласно CSA
Напряжение, класс B (CSA)	300 V
Напряжение, класс C (CSA)	300 V
Поперечное сечение провода, макс. (CSA)	12 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	200039-1152892
Ток, разм. B (CSA)	10 A
Ток, разм. C (CSA)	10 A

Расчетные данные согласно UL
Напряжение, класс B (cURus)	300 V
Напряжение, класс D (UR)	300 V
Напряжение, класс D (cURus)	300 V
Разм. провода Заводская электропроводка, макс. (UR)	12 AWG
Разм. провода Заводская электропроводка, макс. (cURus)	12 AWG
Разм. провода Заводская электропроводка, мин. (UR)	30 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	30 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	12 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	30 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	30 AWG
Сертификат № (UR)	E60693
Сертификат № (cURus)	E60693
Ток, класс B (cURus)	10 A
Ток, класс D (cURus)	10 A
Ток, разм. D	10 A

Дополнительные технические данные
Вид монтажа	зафиксированный
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет
Указание по установке	Непосредственный монтаж

Клеммы с размыкателем
Поперечное разделение	без
Продольное разделение	поворотный
встроенное испытательное гнездо	Нет

Параметры системы
Исполнение	Пружинное соединение, Расцепляющий элемент, для вставной перемычки, с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	4
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Монтажная рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Расчетные данные
Расчетное сечение	2,5 mm2
Номинальное напряжение	400 V
Номинальный ток	16 A
Ток при макс. проводнике	16 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 m?
Номинальное импульсное напряжение	6 кВ
Степень загрязнения	3

Характеристики материала
Материал	Материал Wemid
Цвет	оранжевый
Класс пожаростойкости UL 94	V-0

Зажимаемые провода (дополнительное соединение)
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.	1,5 mm2

Зажимаемые провода (расчетное соединение)
Вид соединения	Пружинное соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	2,5 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,05 mm2
Длина зачистки изоляции	10 мм
Калибровая пробка согласно 60 947-1	A2
Количество соединений	4
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 30
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, макс.	1,5 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	1,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	2,5 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	2,5 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Информация о продукции
Текст указания - технические данные	2,5 мм? гибкие провода с концевыми кабельными муфтами обжаты с помощью обжимного инструмента Weidm?ller PZ 6/5.
Текст указания - аксессуары	Если размыкающий рычажок заменяется на SIHA 3, получается клемма с предохранителем.

Загрузки
Одобрение / сертификат / документ о соответствии	DE_PT1102_20160418_1494_ISSUE01.pdf
Технические данные	EPLAN, WSCAD, Zuken E3.S

Классификация
ETIM 4.0	EC000902
ETIM 5.0	EC000902
ETIM 6.0	EC000902
ETIM30	EC000902
UNSPSC	30-21-18-11
eClass 5.1	27-14-11-26
eClass 6.2	27-14-11-26
eClass 7.1	27-14-11-26
eClass 8.1	27-14-11-26
eClass 9.0	27-14-11-26
eClass 9.1	27-14-11-26

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать
UL File Number Search	E60693

Пружинное соединение
Пружинная технология представляет собой универсальную контактную систему для всех распространенных типов проводных соединений. Фантастический уровень гибкости делает ее рентабельным альтернативным соединением.

Характеристики

Вес и габариты
Вес (грамм)	12
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Минимальная норма отпуска	100.0000
Ед. изм.	штук
Артикул	7920940000
Артикул производителя	7920940000
Модель	ZTR 2.5/4AN OR
Страна производства	Германия	Другие товары
