3005109 UK 10-DREHSI (5X20) PHOENIX CONTACT

Отзывов: 0

Добавить отзыв

Артикул: phc-3005109

Описание товара:

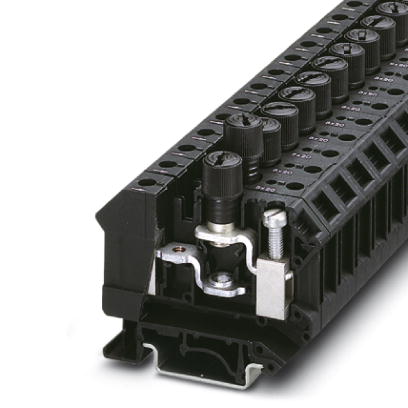

Клеммы для установки предохранителей - UK 10-DREHSI (5X20) - 3005109 Phoenix contact

Клеммные модули для установки предохранителя, сечение: 0,5 - 16 мм?, AWG: 24 - 6, ширина: 12 мм, цвет: черный

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

phc-3005109

Артикул производителя

3005109

1 245.38 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Клеммы для установки предохранителей - UK 10-DREHSI (5X20) - 3005109 Phoenix contact

Клеммные модули для установки предохранителя, сечение: 0,5 - 16 мм?, AWG: 24 - 6, ширина: 12 мм, цвет: черный

Характеристики товаров

Возможность шунтирования с помощью жестких перемычек FBI...

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	черный
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V2

Размеры

Ширина	12 мм
Длина	62 мм
Высота NS 35/7,5	57,2 мм
Высота NS 35/15	64,7 мм
Высота NS 32	62,1 мм

Общие сведения

Защитное устройство (предохранитель)	G / 5 x 20
Тип предохранителя	Стекло
Расчетное импульсное напряжение	4 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-3
Номинальный ток I_N	10 А
Номинальное напряжение U_N	500 В (в качестве клемм для установки предохранителей)
	800 В (в качестве клемм с размыкателями)
Открытая боковая стенка	nein
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	гарантируется
Безопасность при прикосновении пальцами	гарантируется
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	1,857 (м/с²)²/Гц
Ускорение	0,8 g
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5 g
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Статическое использование изоляционного материала на холоде	-60 °C

Характеристики клемм

Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	16 мм?
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	16 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	6
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	10 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	10 мм?
2 жестких провода одинакового сечения, мин.	0,5 мм?
2 жестких провода одинакового сечения, макс.	4 мм?
2 гибких провода одинакового сечения, мин.	0,5 мм?
2 гибких провода одинакового сечения, макс.	4 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	4 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	10 мм?
Сечение с гребенчатым мостиком, жестк.. макс.	10 мм?
Сечение с гребенчатым мостиком, гибк.. макс.	10 мм?
Тип подключения	Винтовые зажимы
Длина снятия изоляции	11 мм
Калиберная пробка	B 6
Резьба винтов	M4
Мин. момент затяжки	1,5 Нм
Момент затяжки, макс.	1,8 Нм

Характеристики

Вес и габариты
Вес (грамм)	33.83
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	phc-3005109
Артикул производителя	3005109
EAN	4017918091040
Модель	UK 10-DREHSI (5X20)
Страна производства	Германия	Другие товары
