Артикул: 1011300000

Описание товара:

1011300000 WEIDMULLER WSI 6/LD 10-36V DC/AC W-серия, Клемма с предохранителем, Расчетное сечение: 6 mm2, Винтовое соединение

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Ожидается

В транзите

Бренд

Weidmuller

Страна производства

Германия

Минимальная норма отпуска

50.0000

Ед. изм.

штук

1 473.12 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

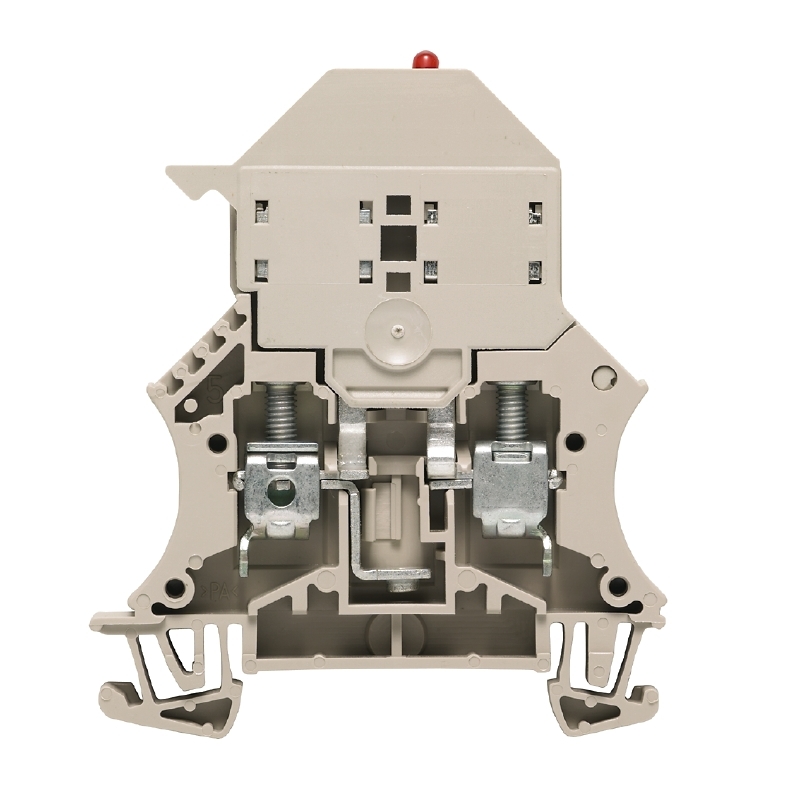

Клемма с предохранителем Weidmuller WSI 6/LD 10-36V DC/AC 1011300000

Icon Icon Icon

Общие данные заказа
Тип	WSI 6/LD 10-36V DC/AC
Номер для заказа	1011300000
Исполнение	W-серия, Клемма с предохранителем, Расчетное сечение: 6 mm2, Винтовое соединение
GTIN (EAN)	4008190076115
Норма упаковки (VPE)	50 Шт.

Размеры и массы
Ширина	7,9 мм
Ширина (в дюймах)	0,311 inch
Высота	60 мм
Высота (в дюймах)	2,362 inch
Глубина	71,5 мм
Глубина (дюймов)	2,815 inch
Глубина с DIN-рейкой	72 мм
Масса	21,38 g
Масса нетто	19,47 g

Температуры
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Расчетные данные согласно CSA
Поперечное сечение провода, макс. (CSA)	8 AWG
Поперечное сечение провода, мин. (CSA)	20 AWG
Сертификат № (CSA)	200039-1057876

Расчетные данные согласно UL
Разм. провода Заводская электропроводка, макс. (UR)	8 AWG
Разм. провода Заводская электропроводка, мин. (UR)	22 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	8 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	22 AWG
Сертификат № (UR)	E60693

2 зажимаемых провода (H05V/H07V) одинакового сечения (расчетное соединение)
Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.	0,5 mm2
Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс.	2,5 mm2

Дополнительные технические данные
Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет

Клеммы с предохранителем
Вид напряжения для индикации	ACAC/DC
Вставка предохранителя	G-предохранитель 5 x 20
Держатель предохранителя (держатель плавкой вставки)	поворотный
Индикация	светодиод, красный
Рабочее напряжение, макс.	36 В

Параметры системы
Исполнение	Винтовое соединение, Размыкатель с предохранителем, со светодиодом, для привинчиваемой перемычки, с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Монтажная рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Расчетные данные
Расчетное сечение	6 mm2
Номинальное напряжение	36 V
Расчетное напряжение относительно соседней клеммы	500 V
Номинальный ток	6,3 A
Ток при макс. проводнике	6,3 A
Нормы	IEC 60947-7-3
Объемное сопротивление по стандарту IEC 60947-7-x	0,78 m?
Номинальное импульсное напряжение	6 кВ
Степень загрязнения	3

Характеристики материала
Материал	Материал Wemid
Цвет	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Элемент индикации
Вид напряжения для индикации	ACAC/DC
Рабочее напряжение для индикации, макс.	36 V
Рабочее напряжение для индикации, мин.	10 V

Зажимаемые провода (дополнительное соединение)
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.	6 mm2

Зажимаемые провода (расчетное соединение)
Величина момента затяжки для электрической отвертки, тип DMS	3
Вид соединения	Винтовое соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	10 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,5 mm2
Длина зачистки изоляции	12 мм
Зажимной винт	M 3,5
Калибровая пробка согласно 60 947-1	A5
Количество соединений	2
Момент затяжки, макс.	1,6 Nm
Момент затяжки, мин.	0,8 Nm
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 8
Поперечное сечение подключаемого провода AWG, мин.	AWG 20
Размер лезвия	0,8 x 4,0 мм
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, макс.	6 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	6 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	10 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, макс.	10 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, мин.	1,5 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	10 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Информация о продукции
Текст указания - данные заказа	Макс. потери мощности (1,6 Вт) на трубчатом плавком предохранителе ограничивает номинальный ток.
Текст указания - аксессуары	Маркировочные элементы размещаются только на одной стороне. Перемычки, см. раздел "Принадлежности серии W".

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	CB Test Certifikat CB Certifikat DE_PT1003_20160418_959_ISSUE01.pdf
Пользовательская документация	4171050000_BPZL SAKS..GL_LD.pdf
Технические данные	EPLAN, WSCAD, Zuken E3.S

Классификация
ETIM 4.0	EC000899
ETIM 5.0	EC000899
ETIM 6.0	EC000899
ETIM30	EC000899
UNSPSC	30-21-18-11
eClass 5.1	27-14-11-16
eClass 6.2	27-14-11-16
eClass 7.1	27-14-11-16
eClass 8.1	27-14-11-16
eClass 9.0	27-14-11-16
eClass 9.1	27-14-11-16

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать
UL File Number Search	E60693

Klippon® Connect с технологией винтовых клемм
Высокая надежность и разнообразие конструкций клеммных колодок с винтовыми соединениями упрощают проектирование и оптимизируют эксплуатационную безопасность.Klippon® Connect обеспечивает подтвержденное на практике соответствие широкому ряду различных требований.

Характеристики

Вес и габариты
Вес (грамм)	20
Прочие
Производитель	Weidmuller
Наличие товара	Ожидается	Другие товары
В транзите	3
Бренд	Weidmuller
Страна производства	Германия	Другие товары
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	1011300000
Артикул производителя	1011300000
Модель	WSI 6/LD 10-36V DC/AC
