Артикул: phc-3026272

Описание товара:

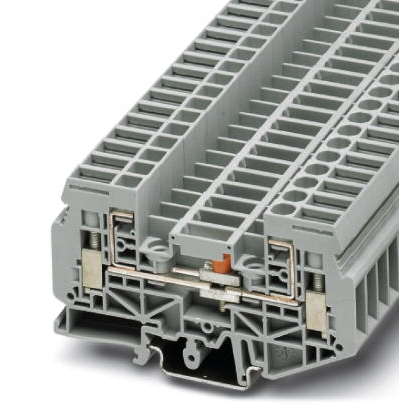

Измерительная клемма с ползунковым размыкателем - URTK 6 - 3026272 Phoenix contact

Измерительная клемма с ползунковым размыкателем, Тип подключения: Винтовые зажимы, Сечение: 0,5 мм? -10 мм? , AWG: 20 - 10, Ширина: 8,2 мм, Тип монтажа: NS 35/7,5, NS 35/15, NS 32, Цвет: cерый

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Ожидается

В транзите

23400

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

phc-3026272

1 005.96 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Измерительная клемма с ползунковым размыкателем - URTK 6 - 3026272 Phoenix contact

Характеристики товаров

Контрольная разделительная клемма URTK 6 и клемма с ползунковым размыкателем UGSK 6 разработаны специально для применения во вторичных цепях трансформатора тока
Возможность двухстороннего шунтирования с помощью жестких коммутируемых перемычек и контрольных гнезд диаметром 4 мм

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0

Размеры

Длина	91 мм
Ширина	8,2 мм
Высота NS 35/7,5	51 мм
Высота NS 35/15	58,5 мм
Высота NS 32	56 мм

Общие сведения

Расчетное импульсное напряжение	6 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток I_N	41 А
Номинальное напряжение U_N	400 В
Открытая боковая стенка	ja
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	обеспечивается
Безопасность при прикосновении пальцами	обеспечивается
Заданное значение испытательного импульсного напряжения	7,3 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	1,89 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	0,5 мм?/0,3 кг
	6 мм?/1,4 кг
	10 мм?/2 кг
Результат испытания на изгиб	Испытание проведено
Испытание на растяжение, сечение провода	0,5 мм?
Растягивающее усилие, заданное значение	30 Н
Испытание на растяжение, сечение провода	6 мм?
Растягивающее усилие, заданное значение	80 Н
Испытание на растяжение, сечение провода	10 мм?
Растягивающее усилие, заданное значение	90 Н
Результат испытания на растяжение	Испытание проведено
Прочность насадки на крепежное основание	NS 32/NS 35
Заданное значение	5 Н
Результат испытаний глухой посадки	Испытание проведено
Требования, падение напряжения	? 6,4 мВ
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	6 мм?
Кратковременный ток	0,72 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	10 мм?
Кратковременный ток	1,2 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Статическое использование изоляционного материала на холоде	-60 °C

Характеристики клемм

Указание	Место крепления
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	10 мм?
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	6 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	8
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	6 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	6 мм?
2 жестких провода одинакового сечения, мин.	0,5 мм?
2 жестких провода одинакового сечения, макс.	2,5 мм?
2 гибких провода одинакового сечения, мин.	0,5 мм?
2 гибких провода одинакового сечения, макс.	4 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	2,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	4 мм?
Тип подключения	Винтовые зажимы
Длина снятия изоляции	10 мм
Калиберная пробка	A5
Резьба винтов	M4
Мин. момент затяжки	1,2 Нм
Момент затяжки, макс.	1,4 Нм

Характеристики

Вес и габариты
Вес (грамм)	30.95
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Ожидается	Другие товары
В транзите	23400
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	phc-3026272
Артикул производителя	3026272
EAN	4017918168056
Модель	URTK 6
Страна производства	Германия	Другие товары
