Артикул: phc-2775207

Описание товара:

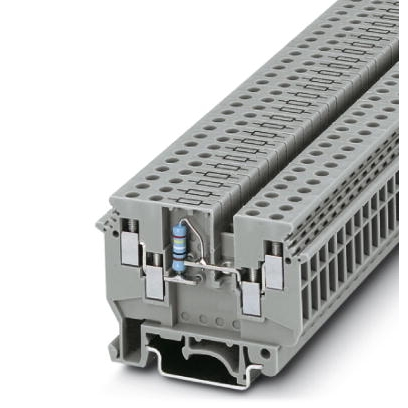

Проходные клеммы - UDK 4-DUR - 2775207 Phoenix contact

Проходные клеммы, Тип подключения: Винтовые зажимы, Сечение: 0,2 мм? - 6 мм?, AWG: 24 - 10, Номинальный ток: 32 А, Номинальное напряжение: 630 В, Длина: 63,5 мм, Ширина: 6,2 мм, Цвет: cерый, Монтаж: NS 35/7,5, NS 35/15, NS 32

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

phc-2775207

Артикул производителя

2775207

858.88 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Проходные клеммы - UDK 4-DUR - 2775207 Phoenix contact

Характеристики товаров

Четырехпроводной разъем обеспечивает удобство разводки
Данная клемма позволяет создать в измерительной цепи отвод сигналов напряжения для их передачи на управляющий компьютер в виде аналоговых сигналов
Нижний ярус предназначен для подключения измерительной цепи, верхний - для формироания отвода сигналов напряжения с сопротивлением 249 Ом
Стабилизированные цепи тока, используемые в области автоматизации технологических процессов, передают значения измеряемых величин в виде сигналов приложенного тока от 0 до 20 мА

Общие сведения

Количество ярусов	1
Количество точек подключения	4
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V2

Размеры

Ширина	6,2 мм
Длина	63,5 мм
Высота NS 35/7,5	47 мм
Высота NS 35/15	54,5 мм
Высота NS 32	52 мм

Общие сведения

Максимальный ток нагрузки	(Ток определяется установленным конструктивным элементом.)
Расчетное импульсное напряжение	8 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Номинальный ток I_N	32 А (Ток определяется установленным конструктивным элементом.)
Номинальное напряжение U_N	630 В
Открытая боковая стенка	ja
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	обеспечивается
Безопасность при прикосновении пальцами	обеспечивается
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	3 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на изгиб Сечение провода/Масса	0,2 мм?/0,2 кг
	4 мм?/0,9 кг
	6 мм?/1,4 кг
Результат испытания на изгиб	Испытание проведено
Испытание на растяжение, сечение провода	0,2 мм?
Растягивающее усилие, заданное значение	10 Н
Испытание на растяжение, сечение провода	4 мм?
Растягивающее усилие, заданное значение	60 Н
Испытание на растяжение, сечение провода	6 мм?
Растягивающее усилие, заданное значение	80 Н
Результат испытания на растяжение	Испытание проведено
Заданное значение	1 Н
Результат испытаний глухой посадки	Испытание проведено
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	6 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	10
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	4 мм?
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	10
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	1,5 мм?
2 жестких провода одинакового сечения, мин.	0,2 мм?
2 жестких провода одинакового сечения, макс.	1 мм?
2 гибких провода одинакового сечения, мин.	0,2 мм?
2 гибких провода одинакового сечения, макс.	1,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	1 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,25 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1,5 мм?
Сечение с гребенчатым мостиком, жестк.. макс.	2,5 мм?
Сечение с гребенчатым мостиком, гибк.. макс.	2,5 мм?
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Калиберная пробка	A4
Резьба винтов	M3
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм

Характеристики

Вес и габариты
Вес (грамм)	14.96
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	phc-2775207
Артикул производителя	2775207
EAN	4017918068509
Модель	UDK 4-DUR
Страна производства	Германия	Другие товары
