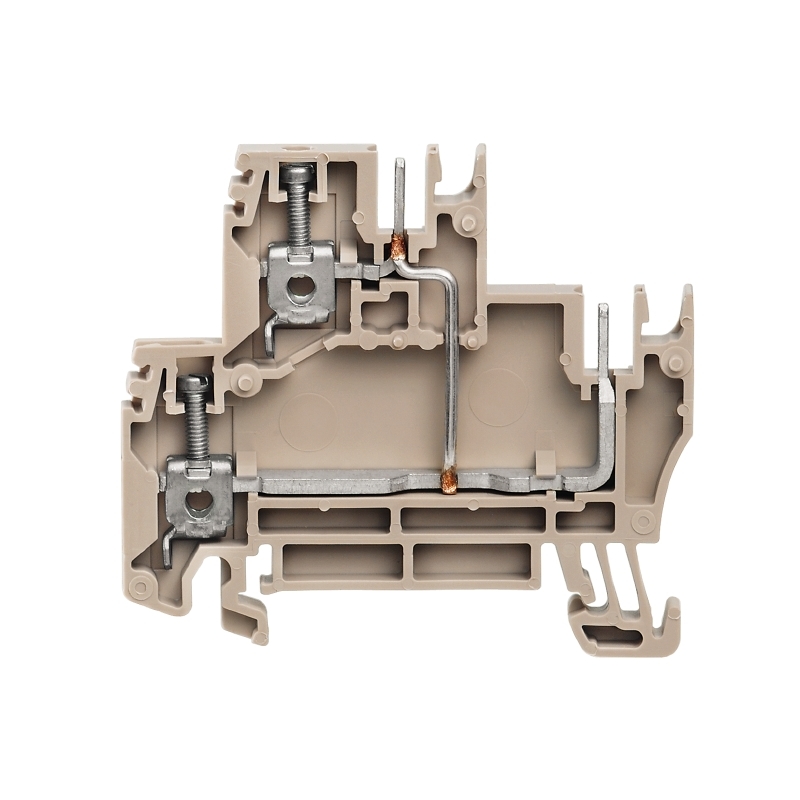

Двухуровневая клемма Weidmuller WDK 2.5/BLZ/5.08/ZA V 1027410000

с 9:00 до 18:00 ежедневно +7 (495) 646-00-96Заказать звонок

Заказать звонок

Оставьте Ваше сообщение и контактные данные и наши специалисты свяжутся с Вами в ближайшее рабочее время для решения Вашего вопроса.

Ваш телефон*

Ваше имя

Я согласен на обработку персональных данных.*

* - Поля, обязательные для заполнения

Сообщение отправлено

Ваше сообщение успешно отправлено. В ближайшее время с Вами свяжется наш специалист

Закрыть окно

Отзывов: 0

Добавить отзыв

Артикул: 1027410000

Описание товара:

1027410000 WEIDMULLER WDK 2.5/BLZ/5.08/ZA V W-серия, Клемма со встроенным разъемом, Проходная клемма, Двухуровневая клемма, Расчетное сечение: 2.5 mm2, Винтовое соединение

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Минимальная норма отпуска

100.0000

Ед. изм.

штук

Артикул

1027410000

Артикул производителя

1027410000

980.20 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Двухуровневая клемма Weidmuller WDK 2.5/BLZ/5.08/ZA V 1027410000

Icon Icon Icon

Общие данные заказа
Тип	WDK 2.5/BLZ/5.08/ZA V
Номер для заказа	1027410000
Исполнение	W-серия, Клемма со встроенным разъемом, Проходная клемма, Двухуровневая клемма, Расчетное сечение: 2.5 mm2, Винтовое соединение
GTIN (EAN)	4032248775408
Норма упаковки (VPE)	100 Шт.

Размеры и массы
Ширина	5,08 мм
Ширина (в дюймах)	0,2 inch
Высота	58 мм
Высота (в дюймах)	2,283 inch
Глубина	52,5 мм
Глубина (дюймов)	2,067 inch
Глубина с DIN-рейкой	53 мм
Масса нетто	10,64 g

Температуры
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Расчетные данные согласно CSA
Напряжение, класс B (CSA)	300 V
Напряжение, класс D (CSA)	300 V
Поперечное сечение провода, макс. (CSA)	12 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	200039-1057876
Ток, разм. B (CSA)	20 A
Ток, разм. D (CSA)	10 A

Расчетные данные согласно UL
Напряжение, класс B (cURus)	300 V
Напряжение, класс D (cURus)	300 V
Разм. провода Заводская электропроводка, макс. (cURus)	12 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	22 AWG
Сертификат № (cURus)	E60693
Ток, класс B (cURus)	20 A
Ток, класс D (cURus)	10 A

2 зажимаемых провода (H05V/H07V) одинакового сечения (расчетное соединение)
Сечение подключаемого провода, одножильного, 2 зажимаемых провода, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, 2 зажимаемых провода, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.	0,5 mm2
Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.	1,5 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс.	1,5 mm2

Дополнительные технические данные
Вид монтажа	зафиксированный
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет

Параметры системы
Исполнение	2 винтовых соединения - 2 разъема, С вертикальными перемычками, с втулками, с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	2
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Да
Соединение PE	Нет
Монтажная рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Размеры
Смещение TS 35	29,5 мм

Расчетные данные
Расчетное сечение	2,5 mm2
Номинальное напряжение	250 V
Номинальный ток	16,5 A
Ток при макс. проводнике	18 A
Нормы	IEC 61984, В соответствии с IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	2,66 m?
Номинальное импульсное напряжение	4 кВ
Степень загрязнения	3

Характеристики материала
Материал	Материал Wemid
Цвет	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Зажимаемые провода (дополнительное соединение)
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.	2,5 mm2

Зажимаемые провода (расчетное соединение)
Величина момента затяжки для электрической отвертки, тип DMS	1
Вид соединения	Винтовое соединение
Вид соединения 2	Втычное соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	4 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,13 mm2
Длина зачистки изоляции	10 мм
Зажимной винт	M 2,5
Калибровая пробка согласно 60 947-1	A3
Количество соединений	4
Момент затяжки, макс.	0,6 Nm
Момент затяжки, мин.	0,4 Nm
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 20
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	4 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, макс.	2,5 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, мин.	1,5 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	DE_PT1031_20160418_693_ISSUE01.pdf
Технические данные	EPLAN, WSCAD, Zuken E3.S

Классификация
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
ETIM30	EC000897
eClass 6.2	27-14-11-20
eClass 7.1	27-14-11-20
eClass 8.1	27-14-11-20
eClass 9.0	27-14-11-20
eClass 9.1	27-14-11-20

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать
UL File Number Search	E60693

Klippon® Connect с технологией винтовых клемм
Высокая надежность и разнообразие конструкций клеммных колодок с винтовыми соединениями упрощают проектирование и оптимизируют эксплуатационную безопасность.Klippon® Connect обеспечивает подтвержденное на практике соответствие широкому ряду различных требований.

Характеристики

Вес и габариты
Вес (грамм)	11
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Минимальная норма отпуска	100.0000
Ед. изм.	штук
Артикул	1027410000
Артикул производителя	1027410000
Модель	WDK 2.5/BLZ/5.08/ZA V
Страна производства	Чешская республика	Другие товары
