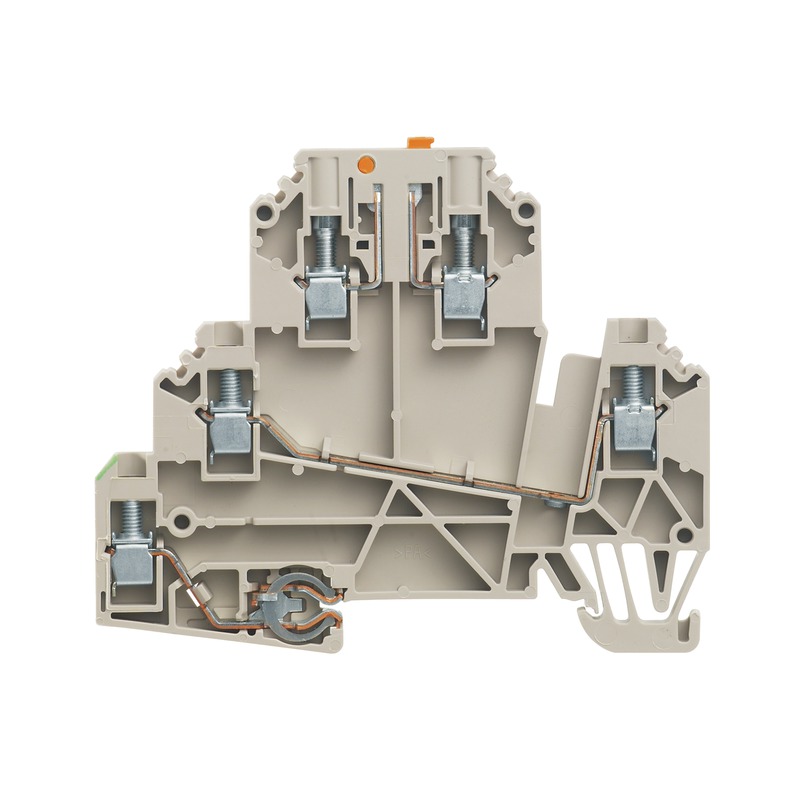

Измерительная клемма с размыкателем Weidmuller WDK 2.5/TR-DU-PE STB 1247430000

Отзывов: 0

Добавить отзыв

Артикул: 1247430000

Описание товара:

1247430000 WEIDMULLER WDK 2.5/TR-DU-PE STB Измерительная клемма с размыкателем, Винтовое соединение, 2.5 mm2, 690 V, 24 A, поворотный, Темно-бежевый

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

1247430000

Артикул производителя

1247430000

980.20 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Измерительная клемма с размыкателем Weidmuller WDK 2.5/TR-DU-PE STB 1247430000

Icon Icon Icon

Общие данные заказа
Тип	WDK 2.5/TR-DU-PE STB
Номер для заказа	1247430000
Исполнение	Измерительная клемма с размыкателем, Винтовое соединение, 2.5 mm2, 690 V, 24 A, поворотный, Темно-бежевый
GTIN (EAN)	4050118038453
Норма упаковки (VPE)	50 Шт.

Размеры и массы
Ширина	5,1 мм
Ширина (в дюймах)	0,201 inch
Высота	72,5 мм
Высота (в дюймах)	2,854 inch
Глубина	66 мм
Глубина (дюймов)	2,598 inch
Глубина с DIN-рейкой	67 мм
Масса нетто	18,4 g

Температуры
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Дополнительные технические данные
Вид монтажа	зафиксированный
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет

Клеммы с размыкателем
Поперечное разделение	без
Продольное разделение	поворотный
встроенное испытательное гнездо	Да

Параметры системы
Исполнение	Винтовое соединение, Расцепляющий элемент, С соединением защитного заземления (PE), с гнездами, с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	3
Количество уровней	3
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Да
Монтажная рейка	TS 35
Функция N	Нет
Функция PE	Да
Функция PEN	Нет

Расчетные данные
Расчетное сечение	2,5 mm2
Номинальное напряжение	690 V
Номинальный ток	24 A
Объемное сопротивление по стандарту IEC 60947-7-x	2,66 m?
Номинальное импульсное напряжение	8 кВ
Степень загрязнения	3

Характеристики материала
Материал	Материал Wemid
Цвет	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Зажимаемые провода (расчетное соединение)
Вид соединения	Винтовое соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	4 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,5 mm2
Длина зачистки изоляции	8 мм
Зажимной винт	M 3
Калибровая пробка согласно 60 947-1	A2
Количество соединений	5
Момент затяжки, макс.	0,6 Nm
Момент затяжки, мин.	0,5 Nm
Направление соединения	боковая
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	4 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, макс.	4 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, мин.	1,5 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Информация о продукции
Текст указания - аксессуары	Перемычки, см. раздел "Принадлежности серии W".

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	DE_PT1002_20160418_705_ISSUE01.pdf
Технические данные	EPLAN, WSCAD, Zuken E3.S

Классификация
ETIM 4.0	EC000902
ETIM 5.0	EC000902
ETIM 6.0	EC000902
ETIM30	EC000902
eClass 6.2	27-14-11-26
eClass 7.1	27-14-11-26
eClass 8.1	27-14-11-26
eClass 9.0	27-14-11-26
eClass 9.1	27-14-11-26

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать

Klippon® Connect с технологией винтовых клемм
Высокая надежность и разнообразие конструкций клеммных колодок с винтовыми соединениями упрощают проектирование и оптимизируют эксплуатационную безопасность.Klippon® Connect обеспечивает подтвержденное на практике соответствие широкому ряду различных требований.

Характеристики

Вес и габариты
Вес (грамм)	19
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	1247430000
Артикул производителя	1247430000
Модель	WDK 2.5/TR-DU-PE STB
Страна производства	Румыния	Другие товары
