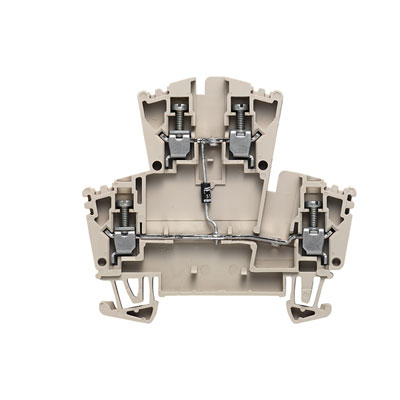

Клемма с электронными компонентами Weidmuller WDK 2.5 1D A.1 1023400000

с 9:00 до 18:00 ежедневно +7 (495) 646-00-96Заказать звонок

Заказать звонок

Оставьте Ваше сообщение и контактные данные и наши специалисты свяжутся с Вами в ближайшее рабочее время для решения Вашего вопроса.

Ваш телефон*

Ваше имя

Я согласен на обработку персональных данных.*

* - Поля, обязательные для заполнения

Сообщение отправлено

Ваше сообщение успешно отправлено. В ближайшее время с Вами свяжется наш специалист

Закрыть окно

Отзывов: 0

Добавить отзыв

Артикул: 1023400000

Описание товара:

1023400000 WEIDMULLER WDK 2.5 1D A.1 W-серия, Клемма с электронными компонентами, Расчетное сечение: 2.5 mm2, Винтовое соединение

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Ожидается

В транзите

Бренд

Weidmuller

Минимальная норма отпуска

25.0000

Ед. изм.

штук

Артикул

1023400000

543.24 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Клемма с электронными компонентами Weidmuller WDK 2.5 1D A.1 1023400000

Icon Icon Icon

Общие данные заказа
Тип	WDK 2.5 1D A.1
Номер для заказа	1023400000
Исполнение	W-серия, Клемма с электронными компонентами, Расчетное сечение: 2.5 mm2, Винтовое соединение
GTIN (EAN)	4008190103538
Норма упаковки (VPE)	25 Шт.

Размеры и массы
Ширина	5,1 мм
Ширина (в дюймах)	0,201 inch
Высота	69 мм
Высота (в дюймах)	2,717 inch
Глубина	62,5 мм
Глубина (дюймов)	2,461 inch
Глубина с DIN-рейкой	63 мм
Масса нетто	12,11 g

Температуры
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Расчетные данные согласно CSA
Напряжение, класс C (CSA)	300 V
Поперечное сечение провода, макс. (CSA)	12 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	200039-1494105
Ток, разм. C (CSA)	1 A

Расчетные данные согласно UL
Напряжение, класс B (UR)	300 V
Напряжение, класс C (UR)	300 V
Напряжение, разм. B	20 A
Разм. провода Заводская электропроводка, макс. (UR)	12 AWG
Разм. провода Заводская электропроводка, мин. (UR)	22 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	22 AWG
Сертификат № (UR)	E60693
Ток, разм. С	20 A

2 зажимаемых провода (H05V/H07V) одинакового сечения (расчетное соединение)
Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.	0,5 mm2
Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.	1,5 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс.	1,5 mm2

Дополнительные технические данные
Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет

Параметры системы
Исполнение	Винтовое соединение, с диодом, для привинчиваемой перемычки, с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	2
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Да
Соединение PE	Нет
Монтажная рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Размеры
Смещение TS 35	35,5 мм

Расчетные данные
Расчетное сечение	2,5 mm2
Номинальное напряжение	400 V
Номинальный ток	10 A
Ток при макс. проводнике	10 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	2,66 m?
Номинальное импульсное напряжение	6 кВ
Степень загрязнения	3

Характеристики материала
Материал	Материал Wemid
Цвет	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Зажимаемые провода (расчетное соединение)
Вид соединения	Винтовое соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	4 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,05 mm2
Длина зачистки изоляции	10 мм
Зажимной винт	M 2,5
Калибровая пробка согласно 60 947-1	A3
Количество соединений	4
Момент затяжки, макс.	0,6 Nm
Момент затяжки, мин.	0,4 Nm
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	4 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, макс.	4 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, мин.	1,5 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Информация о продукции
Текст указания - данные заказа	2,5 мм? провод с муфтой с пластиковой манжетой, которая оптимизирована только для конкретного диаметра (№ для заказа 1333100000, кол-во 500 шт.).
Текст указания - технические данные	Номинальный ток 10A только для непрерывных шинопроводов. Диод 1 N 4007
Текст указания - аксессуары	Перемычки, см. раздел "Принадлежности серии W".

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	DE_PT1081_20160418_655_ISSUE01.pdf
Технические данные	EPLAN, WSCAD, Zuken E3.S
Технические данные	1023400000_14187_WDK_2.5_1D_A.1_STP.stp

Классификация
ETIM 4.0	EC000903
ETIM 5.0	EC000903
ETIM 6.0	EC000903
ETIM30	EC000903
UNSPSC	30-21-18-11
eClass 5.1	27-14-11-27
eClass 6.2	27-14-11-27
eClass 7.1	27-14-11-27
eClass 8.1	27-14-11-27
eClass 9.0	27-14-11-27
eClass 9.1	27-14-11-47

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать
UL File Number Search	E60693

Klippon® Connect с технологией винтовых клемм
Высокая надежность и разнообразие конструкций клеммных колодок с винтовыми соединениями упрощают проектирование и оптимизируют эксплуатационную безопасность.Klippon® Connect обеспечивает подтвержденное на практике соответствие широкому ряду различных требований.

Характеристики

Вес и габариты
Вес (грамм)	13
Прочие
Производитель	Weidmuller
Наличие товара	Ожидается	Другие товары
В транзите	6
Бренд	Weidmuller
Минимальная норма отпуска	25.0000
Ед. изм.	штук
Артикул	1023400000
Артикул производителя	1023400000
Модель	WDK 2.5 1D A.1
Страна производства	Германия	Другие товары
