Артикул: 1415470000

Описание товара:

1415470000 WEIDMULLER WDK 10 PE Клеммы PE, Винтовое соединение, 10 mm2, 800 V, 1200 A (10 мм?), зеленый/желтый

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

1415470000

Артикул производителя

1415470000

1 129.43 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

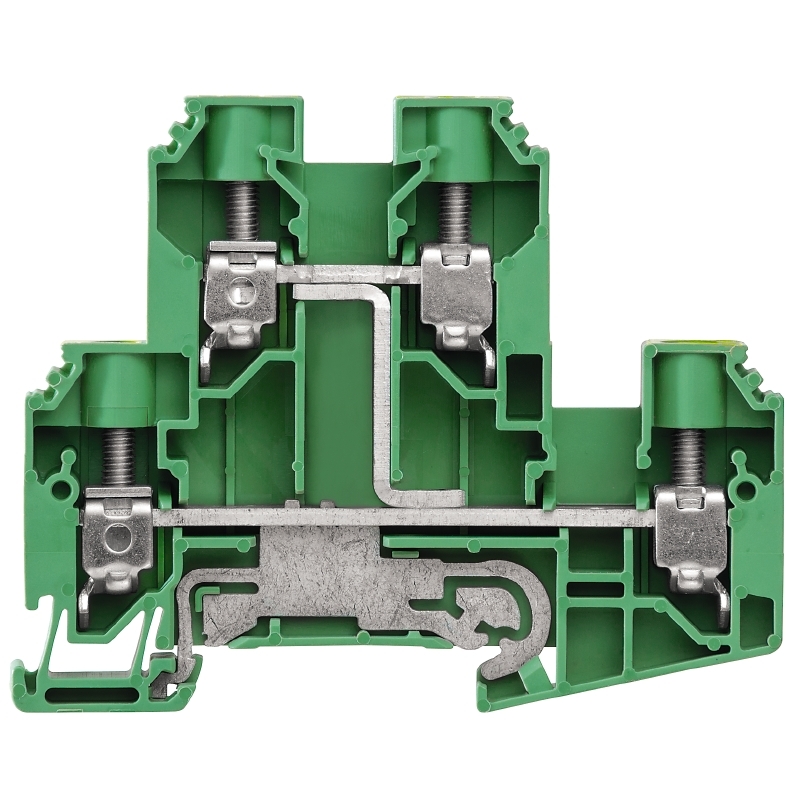

Клеммы PE Weidmuller WDK 10 PE 1415470000

Icon Icon Icon

Общие данные заказа
Тип	WDK 10 PE
Номер для заказа	1415470000
Исполнение	Клеммы PE, Винтовое соединение, 10 mm2, 800 V, 1200 A (10 мм?), зеленый/желтый
GTIN (EAN)	4050118219630
Норма упаковки (VPE)	50 Шт.

Размеры и массы
Ширина	9,9 мм
Ширина (в дюймах)	0,39 inch
Высота	85 мм
Высота (в дюймах)	3,346 inch
Глубина	69 мм
Глубина (дюймов)	2,717 inch
Масса нетто	50,343 g

Температуры
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Расчетные данные согласно CSA
Поперечное сечение провода, макс. (CSA)	6 AWG
Поперечное сечение провода, мин. (CSA)	18 AWG
Сертификат № (CSA)	200039-1057876

Расчетные данные согласно UL
Разм. провода Заводская электропроводка, макс. (UR)	6 AWG
Разм. провода Заводская электропроводка, мин. (UR)	18 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	6 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	18 AWG
Сертификат № (UR)	E60693

Дополнительные технические данные
Вид монтажа	зафиксированный
Открытые страницы	справа
Указание по установке	привинченный

Параметры системы
Исполнение	Винтовое соединение, С соединением защитного заземления (PE), для привинчиваемой перемычки, с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	2
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Да
Соединение PE	Да
Монтажная рейка	TS 35
Функция N	Нет
Функция PE	Да
Функция PEN	Нет

Расчетные данные
Расчетное сечение	10 mm2
Номинальное напряжение	800 V
Расчетное напряжение относительно соседней клеммы	800 V
Номинальный ток	57 A
Ток при макс. проводнике	70 A
Нормы	IEC 60947-7-2
Объемное сопротивление по стандарту IEC 60947-7-x	0,56 m?
Номинальное импульсное напряжение	8 кВ
Расчетное импульсное напряжение относительно соседней клеммы	8 kV
Категория перенапряжения	III
Степень загрязнения	3

Расчетные данные PE
Расчетный кратковременный ток	1200 A (10 мм?)
Функция PEN	Нет

Характеристики материала
Материал	Материал Wemid
Цвет	зеленый/желтый
Класс пожаростойкости UL 94	V-0

Зажимаемые провода (расчетное соединение)
Вид соединения	Винтовое соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	16 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	1,5 mm2
Длина зачистки изоляции	12 мм
Зажимной винт	M 4
Кабельный наконечник для обжима двух проводов, макс.	6 mm2
Кабельный наконечник для обжима двух проводов, мин.	1,5 mm2
Калибровая пробка согласно 60 947-1	B6
Количество соединений	4
Момент затяжки, макс.	1,9 Nm
Момент затяжки, мин.	1,2 Nm
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 6
Поперечное сечение подключаемого провода AWG, мин.	AWG 16
Размер лезвия	1,0 x 5,5 мм
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, макс.	16 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, мин.	1,5 mm2
Сечение подключаемого провода, гибкого, мин.	1,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	16 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	1,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	16 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, макс.	16 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, мин.	1,5 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	16 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	1,5 mm2

Информация о продукции
Текст указания - аксессуары	Перемычки, см. раздел "Принадлежности серии W".

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	DE_PT1001_20160414_100_ISSUE01.pdf
Технические данные	EPLAN, WSCAD, Zuken E3.S

Классификация
ETIM 5.0	EC000897
ETIM 6.0	EC000901
eClass 6.2	27-14-11-20
eClass 7.1	27-14-11-20
eClass 8.1	27-14-11-20
eClass 9.0	27-14-11-20
eClass 9.1	27-14-11-41

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать
UL File Number Search	E60693

Klippon® Connect с технологией винтовых клемм
Высокая надежность и разнообразие конструкций клеммных колодок с винтовыми соединениями упрощают проектирование и оптимизируют эксплуатационную безопасность.Klippon® Connect обеспечивает подтвержденное на практике соответствие широкому ряду различных требований.

Характеристики

Вес и габариты
Вес (грамм)	51
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	1415470000
Артикул производителя	1415470000
Модель	WDK 10 PE
Страна производства	Китай	Другие товары
