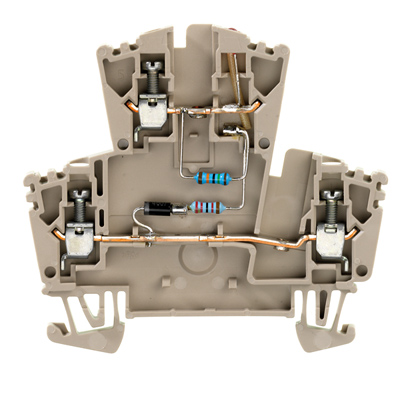

Проходная клемма Weidmuller WDK 2.5 LD 1D 2R 115VAC 8006320000

Отзывов: 0

Добавить отзыв

Артикул: 8006320000

Описание товара:

8006320000 WEIDMULLER WDK 2.5 LD 1D 2R 115VAC W-серия, Проходная клемма, Двухуровневая клемма, Расчетное сечение: 2.5 mm2, Винтовое соединение

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Минимальная норма отпуска

25.0000

Ед. изм.

штук

Артикул

8006320000

Артикул производителя

8006320000

1 805.80 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Проходная клемма Weidmuller WDK 2.5 LD 1D 2R 115VAC 8006320000

Icon Icon Icon

Общие данные заказа
Тип	WDK 2.5 LD 1D 2R 115VAC
Номер для заказа	8006320000
Исполнение	W-серия, Проходная клемма, Двухуровневая клемма, Расчетное сечение: 2.5 mm2, Винтовое соединение
GTIN (EAN)	4008190103330
Норма упаковки (VPE)	25 Шт.

Размеры и массы
Ширина	5,1 мм
Ширина (в дюймах)	0,201 inch
Высота	69 мм
Высота (в дюймах)	2,717 inch
Глубина	62,5 мм
Глубина (дюймов)	2,461 inch
Масса нетто	13,08 g

Температуры
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

2 зажимаемых провода (H05V/H07V) одинакового сечения (расчетное соединение)
Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.	0,5 mm2
Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.	1,5 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс.	1,5 mm2

Дополнительные технические данные
Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет

Параметры системы
Исполнение	Винтовое соединение, со светодиодом
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	2
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Да
Соединение PE	Нет
Монтажная рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Размеры
Смещение TS 35	35,5 мм

Расчетные данные
Расчетное сечение	2,5 mm2
Номинальное напряжение	24 V
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 m?

Характеристики материала
Материал	Материал Wemid
Цвет	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Элемент индикации
Вид напряжения для индикации	Переменный ток
Рабочее напряжение для индикации, макс.	115 V
Рабочее напряжение для индикации, мин.	115 V
Ток	5 mA
Элемент индикации	красный

Зажимаемые провода (расчетное соединение)
Вид соединения	Винтовое соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	2,5 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,13 mm2
Длина зачистки изоляции	10 мм
Количество соединений	3
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	4 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	4 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	2,5 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Информация о продукции
Текст указания - данные заказа	Провод 2,5 мм? в кабельном наконечнике, у которого изолированная часть оптимизирована под диаметр (номер для заказа: 1333100000, норма упаковки 500).

Загрузки
Одобрение / сертификат / документ о соответствии	DE_PT1081_20160418_668_ISSUE01.pdf
Технические данные	EPLAN, WSCAD

Классификация
ETIM 4.0	EC000903
ETIM 5.0	EC000903
ETIM 6.0	EC000897
ETIM30	EC000898
UNSPSC	30-21-18-11
eClass 5.1	27-14-11-27
eClass 6.2	27-14-11-27
eClass 7.1	27-14-11-27
eClass 8.1	27-14-11-27
eClass 9.0	27-14-11-27
eClass 9.1	27-14-11-20

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать

Klippon® Connect с технологией винтовых клемм
Высокая надежность и разнообразие конструкций клеммных колодок с винтовыми соединениями упрощают проектирование и оптимизируют эксплуатационную безопасность.Klippon® Connect обеспечивает подтвержденное на практике соответствие широкому ряду различных требований.

Характеристики

Вес и габариты
Вес (грамм)	14
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Минимальная норма отпуска	25.0000
Ед. изм.	штук
Артикул	8006320000
Артикул производителя	8006320000
Модель	WDK 2.5 LD 1D 2R 115VAC
Страна производства	Германия	Другие товары
