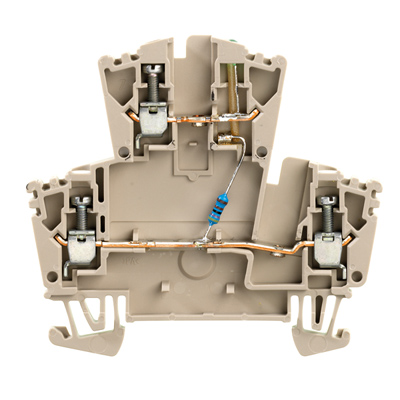

Проходная клемма Weidmuller WDK 2.5 LD GR 1R 24VDC 8010040000

Отзывов: 0

Добавить отзыв

Артикул: 8010040000

Описание товара:

8010040000 WEIDMULLER WDK 2.5 LD GR 1R 24VDC W-серия, Проходная клемма, Двухуровневая клемма, Расчетное сечение: 2.5 mm2, Винтовое соединение

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Под заказ

Бренд

Weidmuller

Минимальная норма отпуска

25.0000

Ед. изм.

штук

Артикул

8010040000

Артикул производителя

8010040000

810.57 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Проходная клемма Weidmuller WDK 2.5 LD GR 1R 24VDC 8010040000

Icon Icon Icon

Общие данные заказа
Тип	WDK 2.5 LD GR 1R 24VDC
Номер для заказа	8010040000
Исполнение	W-серия, Проходная клемма, Двухуровневая клемма, Расчетное сечение: 2.5 mm2, Винтовое соединение
GTIN (EAN)	4008190058708
Норма упаковки (VPE)	25 Шт.

Размеры и массы
Ширина	5,1 мм
Ширина (в дюймах)	0,201 inch
Высота	69 мм
Высота (в дюймах)	2,717 inch
Глубина	62,5 мм
Глубина (дюймов)	2,461 inch
Глубина с DIN-рейкой	63 мм
Масса нетто	12,27 g

Температуры
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	120 °C

Дополнительные технические данные
Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет
Электронный компонент	Светодиод, зеленый

Параметры системы
Исполнение	Винтовое соединение, со светодиодом
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	2
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Да
Соединение PE	Нет
Монтажная рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Размеры
Смещение TS 35	35,5 мм

Расчетные данные
Расчетное сечение	2,5 mm2
Номинальное напряжение	24 V
Ток при макс. проводнике	10 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 m?
Номинальное импульсное напряжение	0,8 кВ
Степень загрязнения	3

Характеристики материала
Материал	Материал Wemid
Цвет	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Элемент индикации
Вид напряжения для индикации	DC
Рабочее напряжение для индикации, макс.	24 V
Рабочее напряжение для индикации, мин.	24 V
Ток	5 mA
Элемент индикации	зеленый

Зажимаемые провода (расчетное соединение)
Вид соединения	Винтовое соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	4 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,13 mm2
Длина зачистки изоляции	10 мм
Калибровая пробка согласно 60 947-1	A3
Количество соединений	3
Момент затяжки, макс.	0,6 Nm
Момент затяжки, мин.	0,4 Nm
Направление соединения	боковая
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	4 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, макс.	4 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, мин.	1,5 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Информация о продукции
Текст указания - данные заказа	2,5 мм? провод с муфтой с пластиковой манжетой, которая оптимизирована только для конкретного диаметра (№ для заказа 1333100000, кол-во 500 шт.).
Текст указания - аксессуары	Перемычки, см. раздел "Принадлежности серии W".

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	DE_PT1081_20160418_669_ISSUE01.pdf
Технические данные	EPLAN, WSCAD, Zuken E3.S

Классификация
ETIM 4.0	EC000903
ETIM 5.0	EC000903
ETIM 6.0	EC000897
ETIM30	EC000898
UNSPSC	30-21-18-11
eClass 5.1	27-14-11-27
eClass 6.2	27-14-11-27
eClass 7.1	27-14-11-27
eClass 8.1	27-14-11-27
eClass 9.0	27-14-11-27
eClass 9.1	27-14-11-20

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать

Klippon® Connect с технологией винтовых клемм
Высокая надежность и разнообразие конструкций клеммных колодок с винтовыми соединениями упрощают проектирование и оптимизируют эксплуатационную безопасность.Klippon® Connect обеспечивает подтвержденное на практике соответствие широкому ряду различных требований.

Характеристики

Вес и габариты
Вес (грамм)	13
Прочие
Производитель	Weidmuller
Наличие товара	Под заказ	Другие товары
Бренд	Weidmuller
Минимальная норма отпуска	25.0000
Ед. изм.	штук
Артикул	8010040000
Артикул производителя	8010040000
Модель	WDK 2.5 LD GR 1R 24VDC
Страна производства	Германия	Другие товары
