Артикул: phc-3008012

Описание товара:

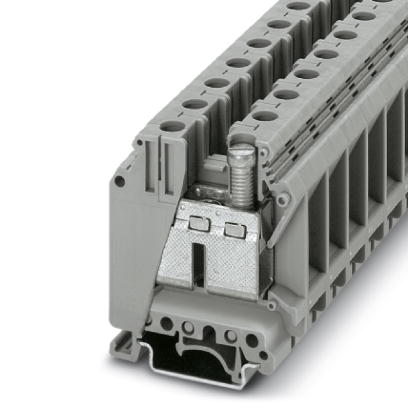

Проходные клеммы - UK 35 - 3008012 Phoenix contact

Проходные клеммы, Тип подключения: Винтовые зажимы, Сечение: 0,75 мм? - 50 мм?, AWG: 18 - 1/0, Ширина: 15,1 мм, Цвет: cерый, Тип монтажа: NS 35/7,5, NS 35/15, NS 32

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Под заказ

Бренд

PHOENIX CONTACT

Минимальная норма отпуска

50.0000

Ед. изм.

штук

Артикул

phc-3008012

Артикул производителя

3008012

1 561.01 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Проходные клеммы - UK 35 - 3008012 Phoenix contact

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0

Размеры

Ширина	15,1 мм
Длина	50 мм
Высота NS 35/7,5	62 мм
Высота NS 35/15	69,5 мм
Высота NS 32	67 мм

Общие сведения

Максимальный ток нагрузки	150 А (для кабеля сечением 50 мм? Поперечное сечение)
Расчетное импульсное напряжение	8 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток I_N	150 А
Номинальное напряжение U_N	1000 В
Открытая боковая стенка	nein
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	обеспечивается
Безопасность при прикосновении пальцами	обеспечивается
Заданное значение испытательного импульсного напряжения	9,8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	2,2 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	0,75 мм? / 0,4 кг
	35 мм?/6,8 кг
	50 мм? / 9,5 кг
Результат испытания на изгиб	Испытание проведено
Испытание на растяжение, сечение провода	0,75 мм?
Растягивающее усилие, заданное значение	30 Н
Испытание на растяжение, сечение провода	35 мм?
Растягивающее усилие, заданное значение	190 Н
Испытание на растяжение, сечение провода	50 мм?
Растягивающее усилие, заданное значение	236 Н
Результат испытания на растяжение	Испытание проведено
Прочность насадки на крепежное основание	NS 32/NS 35
Заданное значение	10 Н
Результат испытаний глухой посадки	Испытание проведено
Требования, падение напряжения	? 3,2 мВ
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	35 мм?
Кратковременный ток	4,2 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	50 мм?
Кратковременный ток	6 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Статическое использование изоляционного материала на холоде	-60 °C

Характеристики клемм

Сечение жесткого проводника мин.	0,75 мм?
Сечение жесткого проводника макс.	50 мм?
Сечение провода AWG/kcmil, мин.	18
Сечение провода AWG/kcmil, макс.	1/0
Сечение гибкого проводника мин.	0,75 мм?
Сечение гибкого проводника макс.	35 мм?
Мин. сечение гибкого проводника AWG	18
Сечение гибкого проводника AWG, макс.	2
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,75 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	35 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,75 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	35 мм?
2 жестких провода одинакового сечения, мин.	0,75 мм?
2 жестких провода одинакового сечения, макс.	16 мм?
2 гибких провода одинакового сечения, мин.	0,75 мм?
2 гибких провода одинакового сечения, макс.	10 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,75 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	6 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,75 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	10 мм?
Тип подключения	Винтовые зажимы
Длина снятия изоляции	16 мм
Калиберная пробка	B9
Резьба винтов	M6
Мин. момент затяжки	3,2 Нм
Момент затяжки, макс.	3,7 Нм

Характеристики

Вес и габариты
Вес (грамм)	55.66
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Под заказ	Другие товары
Бренд	PHOENIX CONTACT
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	phc-3008012
Артикул производителя	3008012
EAN	4017918091552
Модель	UK 35
Страна производства	Германия	Другие товары
