Артикул: phc-3044199

Описание товара:

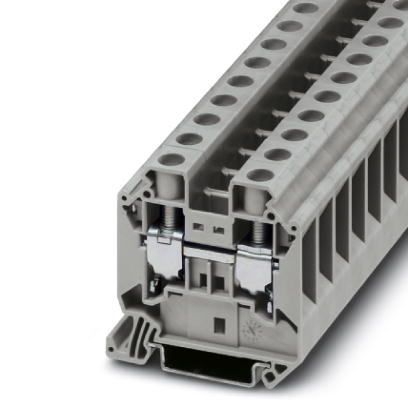

Проходные клеммы - UT 16 - 3044199 Phoenix contact

Проходные клеммы, Тип подключения: Винтовые зажимы, Сечение: 1,5 мм? - 25 мм?, AWG: 16 - 4, Ширина: 12,2 мм, Высота: 54,4 мм, Цвет: cерый, Тип монтажа: NS 35/7,5, NS 35/15

Характеристики:

Все характеристики

Производитель

PHOENIX CONTACT

Наличие товара

Ожидается

В транзите

30000

Бренд

PHOENIX CONTACT

Страна производства

Германия

Минимальная норма отпуска

50.0000

Ед. изм.

штук

319.20 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Проходные клеммы - UT 16 - 3044199 Phoenix contact

Характеристики товаров

Переходная перемычка позволяет объединять клеммы с различными типами соединения, например, винтовые клеммы UT 35 и клеммы 2,5 с технологией Push-in в блоки питания
Опробовано для железнодорожного транспорта
Возможность простой и быстрой подачи питания и распределения потенциалов сильных токов, а также использования проводов с поперечным сечением до 35 мм? с помощью переходной перемычки
Описание гибких возможностей установки соединений в системе CLIPLINE complete приведено в разделе "Принадлежности для соединительных клеммных систем CLIPLINE complete"

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования
	Обрабатывающая промышленность

Размеры

Ширина	12,2 мм
Длина	55,5 мм
Высота	54,4 мм
Высота NS 35/7,5	55 мм
Высота NS 35/15	62,5 мм

Общие сведения

Максимальный ток нагрузки	101 А (для кабеля сечением 25 мм? Поперечное сечение)
Расчетное импульсное напряжение	8 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Номинальный ток I_N	76 А
Номинальное напряжение U_N	1000 В
Открытая боковая стенка	ja
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	гарантируется
Безопасность при прикосновении пальцами	гарантируется
Заданное значение испытательного импульсного напряжения	9,8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	2,2 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	1,5 мм?/0,4 кг
	16 мм?/2,9 кг
	25 мм?/4,5 кг
Результат испытания на изгиб	Испытание проведено
Испытание на растяжение, сечение провода	1,5 мм?
Растягивающее усилие, заданное значение	40 Н
Испытание на растяжение, сечение провода	16 мм?
Растягивающее усилие, заданное значение	100 Н
Испытание на растяжение, сечение провода	25 мм?
Растягивающее усилие, заданное значение	135 Н
Результат испытания на растяжение	Испытание проведено
Прочность насадки на крепежное основание	NS 35
Заданное значение	5 Н
Результат испытаний глухой посадки	Испытание проведено
Требования, падение напряжения	? 3,2 мВ
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	16 мм?
Кратковременный ток	1,92 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	25 мм?
Кратковременный ток	3 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,2 g²/Гц
Ускорение	0,8 g
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5 g
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	120 °C

Характеристики клемм

Указание	Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.
Сечение жесткого проводника мин.	1,5 мм?
Сечение жесткого проводника макс.	25 мм?
Сечение провода AWG/kcmil, мин.	16
Сечение провода AWG/kcmil, макс.	4
Сечение гибкого проводника мин.	1,5 мм?
Сечение гибкого проводника макс.	25 мм?
Мин. сечение гибкого проводника AWG	16
Сечение гибкого проводника AWG, макс.	4
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	1 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	16 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	1 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	16 мм?
2 жестких провода одинакового сечения, мин.	1 мм?
2 жестких провода одинакового сечения, макс.	6 мм?
2 гибких провода одинакового сечения, мин.	1 мм?
2 гибких провода одинакового сечения, макс.	6 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,75 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	10 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	1 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	6 мм?
Тип подключения	Винтовые зажимы
Длина снятия изоляции	14 мм
Калиберная пробка	A7
Резьба винтов	M5
Мин. момент затяжки	2,5 Нм
Момент затяжки, макс.	3 Нм

Характеристики

Вес и габариты
Вес (грамм)	30.08
Прочие
Производитель	PHOENIX CONTACT
Наличие товара	Ожидается	Другие товары
В транзите	30000
Бренд	PHOENIX CONTACT
Страна производства	Германия	Другие товары
Минимальная норма отпуска	50.0000
Ед. изм.	штук
Артикул	phc-3044199
Артикул производителя	3044199
Модель	UT 16
EAN	4017918977535
