Артикул: 0380420000

Описание товара:

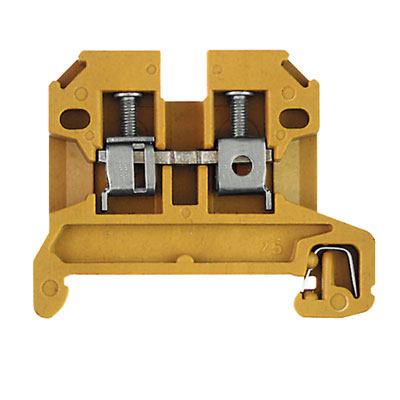

0380420000 WEIDMULLER SAK 2.5/35 KRG SAK-серия, Проходная клемма, Расчетное сечение: 2.5 mm2, Винтовое соединение, Умеренно желтый

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Ожидается

В транзите

Бренд

Weidmuller

Минимальная норма отпуска

100.0000

Ед. изм.

штук

Артикул

0380420000

101.99 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Проходная клемма Weidmuller SAK 2.5/35 KRG 0380420000

Icon Icon

Общие данные заказа
Тип	SAK 2.5/35 KRG
Номер для заказа	0380420000
Исполнение	SAK-серия, Проходная клемма, Расчетное сечение: 2.5 mm2, Винтовое соединение, Умеренно желтый
GTIN (EAN)	4008190014360
Норма упаковки (VPE)	100 Шт.

Размеры и массы
Ширина	6,1 мм
Ширина (в дюймах)	0,24 inch
Высота	49,5 мм
Высота (в дюймах)	1,949 inch
Глубина	40 мм
Глубина (дюймов)	1,575 inch
Масса нетто	10,48 g

Температуры
Температура при длительном использовании, мин.	-60 °C
Температура при длительном использовании, макс.	130 °C

Расчетные данные согласно CSA
Напряжение, класс C (CSA)	600 V
Поперечное сечение провода, макс. (CSA)	10 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	12400-129
Ток, разм. C (CSA)	25 A

Расчетные данные согласно UL
Напряжение, класс C (UR)	600 V
Разм. провода Заводская электропроводка, макс. (UR)	12 AWG
Разм. провода Заводская электропроводка, мин. (UR)	22 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	22 AWG
Сертификат № (UR)	E60693
Ток, разм. С	20 A

Номинальные характеристики IECEx/ATEX
Сертификат № (ATEX)	KEMA97ATEX1798U
Сертификат № (IECEX)	IECEXKEM06.0014U
Макс. напряжение (ATEX)	550 V
Ток (ATEX)	21 A
Поперечное сечение провода, макс. (ATEX)	2 mm2
Макс. напряжение (IECEX)	550 V
Ток (IECEX)	21 A
Поперечное сечение провода, макс. (IECEX)	2.5 mm2
Температурный диапазон вставки	Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия
Обозначение EN 60079-7	Ex e II
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D

Дополнительные технические данные
Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Да

Параметры системы
Исполнение	Винтовое соединение, для привинчиваемой перемычки, с одной стороны открыт
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Монтажная рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Расчетные данные
Расчетное сечение	2,5 mm2
Номинальное напряжение	800 V
Номинальный ток	24 A
Ток при макс. проводнике	32 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 m?
Номинальное импульсное напряжение	8 кВ
Степень загрязнения	3

Характеристики материала
Материал	KrG
Цвет	Умеренно желтый
Класс пожаростойкости UL 94	V-0, 5VA

Зажимаемые провода (расчетное соединение)
Величина момента затяжки для электрической отвертки, тип DMS	1
Вид соединения	Винтовое соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	6 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,13 mm2
Длина зачистки изоляции	10 мм
Зажимной винт	M 2,5
Кабельный наконечник для обжима двух проводов, макс.	1,5 mm2
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm2
Калибровая пробка согласно 60 947-1	A3
Количество соединений	2
Момент затяжки, макс.	0,6 Nm
Момент затяжки, мин.	0,4 Nm
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 10
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	6 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, макс.	4 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, мин.	0,5 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Информация о продукции
Текст указания - технические данные	Номинальное напряжение наконечников для двух проводов ZH 0,5 – ZH 1,5 составляет 690 В.

Загрузки
Одобрение / сертификат / документ о соответствии	CFAT_SAK 2.5 KRG.pdf DE_PT1311_20160418_368_ISSUE01.pdf
Технические данные	EPLAN, WSCAD

Классификация
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
ETIM30	EC000897
UNSPSC	30-21-18-11
eClass 5.1	27-14-11-20
eClass 6.2	27-14-11-20
eClass 7.1	27-14-11-20
eClass 8.1	27-14-11-20
eClass 9.0	27-14-11-20
eClass 9.1	27-14-11-20

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать
UL File Number Search	E60693

Klippon® Connect с технологией винтовых клемм
Высокая надежность и разнообразие конструкций клеммных колодок с винтовыми соединениями упрощают проектирование и оптимизируют эксплуатационную безопасность.Klippon® Connect обеспечивает подтвержденное на практике соответствие широкому ряду различных требований.

Характеристики

Вес и габариты
Вес (грамм)	11
Прочие
Производитель	Weidmuller
Наличие товара	Ожидается	Другие товары
В транзите	99
Бренд	Weidmuller
Минимальная норма отпуска	100.0000
Ед. изм.	штук
Артикул	0380420000
Артикул производителя	SAK 2.5/35 KRG
Страна производства	Германия	Другие товары
