Артикул: 1040800000

Описание товара:

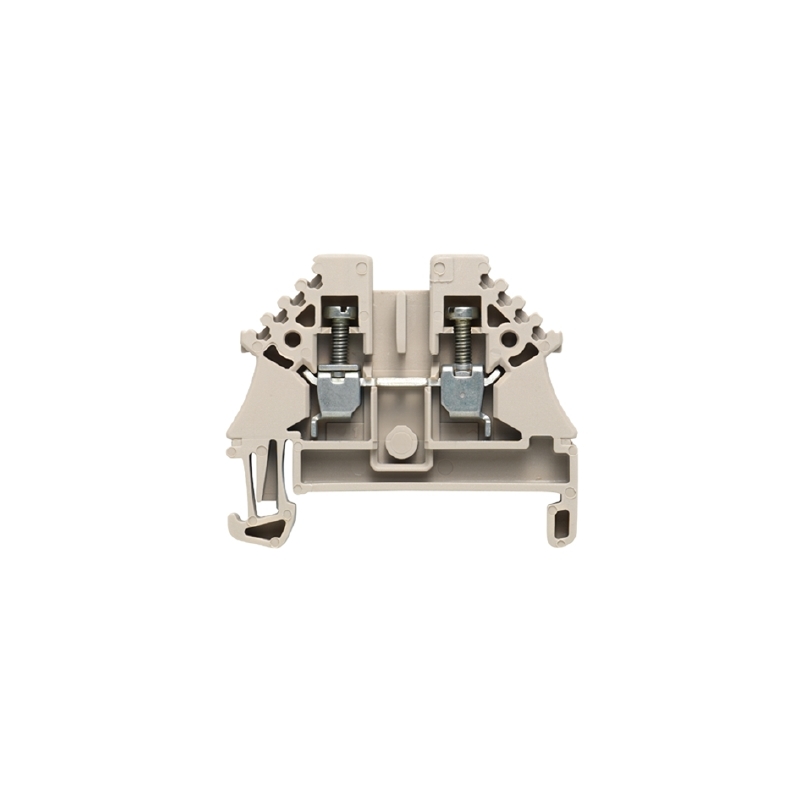

1040800000 WEIDMULLER WDU 2.5N ZQV Проходная клемма, Винтовое соединение, 2.5 mm2, 500 V, 24 A, Темно-бежевый

Характеристики:

Все характеристики

Производитель

Weidmuller

Наличие товара

Ожидается

В транзите

Бренд

Weidmuller

Минимальная норма отпуска

100.0000

Ед. изм.

штук

Артикул

1040800000

119.17 руб.

В корзину

Купить в 1 клик

Рассчитать доставку

Под заказ

Описание товара

Проходная клемма Weidmuller WDU 2.5N ZQV 1040800000

Icon Icon Icon

Общие данные заказа
Тип	WDU 2.5N ZQV
Номер для заказа	1040800000
Исполнение	Проходная клемма, Винтовое соединение, 2.5 mm2, 500 V, 24 A, Темно-бежевый
GTIN (EAN)	4008190964276
Норма упаковки (VPE)	100 Шт.

Размеры и массы
Ширина	5,1 мм
Ширина (в дюймах)	0,201 inch
Высота	44 мм
Высота (в дюймах)	1,732 inch
Глубина	37 мм
Глубина (дюймов)	1,457 inch
Масса	5,7 g
Масса нетто	5,27 g

Температуры
Температура при длительном использовании, мин.	-50 °C
Температура при длительном использовании, макс.	130 °C

Расчетные данные согласно CSA
Напряжение, класс C (CSA)	300 V
Поперечное сечение провода, макс. (CSA)	12 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	12400-391
Ток, разм. C (CSA)	25 A

2 зажимаемых провода (H05V/H07V) одинакового сечения (расчетное соединение)
Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин.	0,5 mm2
Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс.	1,5 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс.	1,5 mm2

Дополнительные технические данные
Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Нет

Параметры системы
Исполнение	Винтовое соединение, для вставной перемычки
Требуется концевая пластина	Да
Количество независимых точек подключения	1
Количество уровней	1
Количество контактных гнезд на уровень	2
Количество потенциалов на уровень	1
Уровни с внутр. перемычками	Нет
Соединение PE	Нет
Монтажная рейка	TS 35
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Расчетные данные
Расчетное сечение	2,5 mm2
Номинальное напряжение	500 V
Номинальный ток	24 A
Ток при макс. проводнике	32 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,33 m?
Номинальное импульсное напряжение	6 кВ
Степень загрязнения	3

Характеристики материала
Материал	Материал Wemid
Цвет	Темно-бежевый
Класс пожаростойкости UL 94	V-0

Зажимаемые провода (расчетное соединение)
Величина момента затяжки для электрической отвертки, тип DMS	1
Вид соединения	Винтовое соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс.	4 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин.	0,05 mm2
Длина зачистки изоляции	10 мм
Зажимной винт	M 2,5
Кабельный наконечник для обжима двух проводов, макс.	1,5 mm2
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm2
Калибровая пробка согласно 60 947-1	A3
Количество соединений	2
Момент затяжки, макс.	0,6 Nm
Момент затяжки, мин.	0,4 Nm
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 30
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, кабельный наконечник с изоляцией согласно DIN 46228/4, измерительное соединение, мин.	0,25 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение	4 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, макс.	4 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, мин.	1,5 mm2
Сечение подключаемого проводника, тонкопроволочного, макс.	4 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение	0,5 mm2

Информация о продукции
Текст указания - данные заказа	Номинальное напряжение 400 В при использовании кросс-коннектора ZQV.
Текст указания - технические данные	2,5 мм? провод с муфтой с пластиковой манжетой, которая оптимизирована только для конкретного диаметра (№ для заказа 1333100000, кол-во 500 шт.).
Текст указания - аксессуары	Перемычки, см. раздел "Принадлежности серии W".

Загрузки
Брошюра / каталог	CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии	DE_PT1001_20160418_787_ISSUE01.pdf
Пользовательская документация	NTI_IECEx_WDU-WPE 2.5N.pdf
Технические данные	EPLAN, WSCAD, Zuken E3.S

Классификация
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
ETIM30	EC000897
UNSPSC	30-21-18-11
eClass 5.1	27-14-11-20
eClass 6.2	27-14-11-20
eClass 7.1	27-14-11-20
eClass 8.1	27-14-11-20
eClass 9.0	27-14-11-20
eClass 9.1	27-14-11-20

Примечание по технике безопасности
Примечание по технике безопасности	Safety Information

Сертификаты
Сертификаты
ROHS	Соответствовать

Klippon® Connect с технологией винтовых клемм
Высокая надежность и разнообразие конструкций клеммных колодок с винтовыми соединениями упрощают проектирование и оптимизируют эксплуатационную безопасность.Klippon® Connect обеспечивает подтвержденное на практике соответствие широкому ряду различных требований.

Характеристики

Вес и габариты
Вес (грамм)	6
Прочие
Производитель	Weidmuller
Наличие товара	Ожидается	Другие товары
В транзите	28
Бренд	Weidmuller
Минимальная норма отпуска	100.0000
Ед. изм.	штук
Артикул	1040800000
Артикул производителя	1040800000
Модель	WDU 2.5N ZQV
Страна производства	Германия	Другие товары
