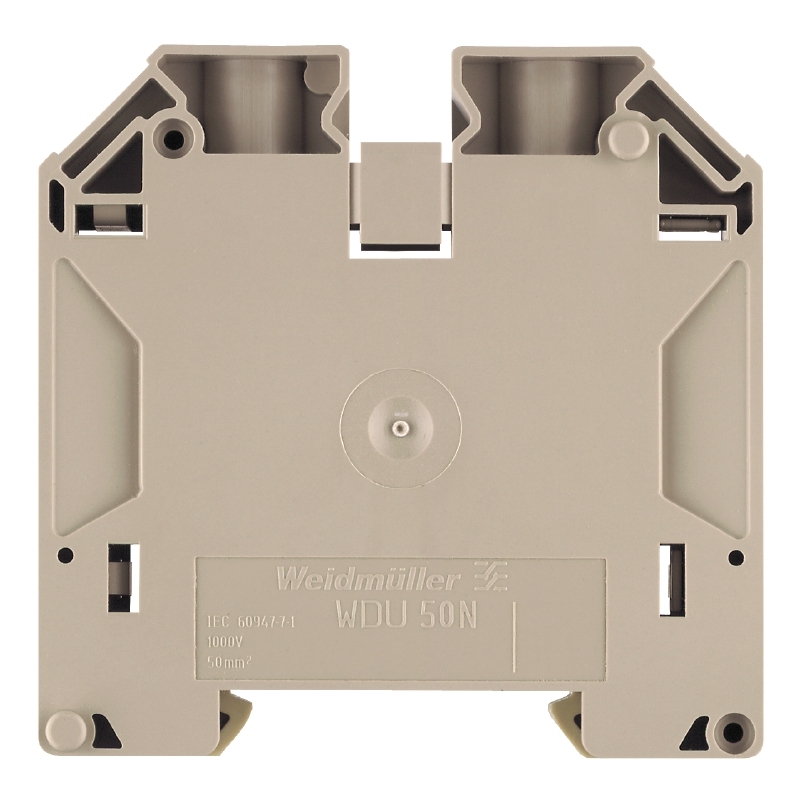

Проходная клемма Weidmuller WDU 50N 1820840000
Weidmuller
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: 1820840000

Описание товара:

1820840000 WEIDMULLER WDU 50N Проходная клемма, Винтовое соединение, 50 mm2, 1000 V, 150 A, Темно-бежевый
Характеристики:
Все характеристики
Производитель
Weidmuller
Наличие товара
Под заказ
Бренд
Weidmuller
Страна производства
Германия
Минимальная норма отпуска
10.0000
Ед. изм.
штук
Артикул
1820840000

Описание товара

Проходная клемма Weidmuller WDU 50N 1820840000

Icon Icon Icon

Общие данные заказа
Тип WDU 50N
Номер для заказа 1820840000
Исполнение Проходная клемма, Винтовое соединение, 50 mm2, 1000 V, 150 A, Темно-бежевый
GTIN (EAN) 4032248318117
Норма упаковки (VPE) 10 Шт.
Размеры и массы
Ширина 18,5 мм
Ширина (в дюймах) 0,728 inch
Высота 70 мм
Высота (в дюймах) 2,756 inch
Глубина 69,6 мм
Глубина (дюймов) 2,74 inch
Глубина с DIN-рейкой 70,6 мм
Масса нетто 84,38 g
Температуры
Температура при длительном использовании, мин. -60 °C
Температура при длительном использовании, макс. 130 °C
Расчетные данные согласно CSA
Напряжение, класс B (CSA) 600 V
Напряжение, класс C (CSA) 600 V
Напряжение, класс D (CSA) 600 V
Поперечное сечение провода, макс. (CSA) 0 AWG
Поперечное сечение провода, мин. (CSA) 8 AWG
Сертификат № (CSA) 200039-1057876
Ток, разм. B (CSA) 150 A
Ток, разм. C (CSA) 150 A
Ток, разм. D (CSA) 5 A
Расчетные данные согласно UL
Напряжение, класс C (UR) 600 V
Разм. провода Заводская электропроводка, макс. (UR) 0 AWG
Разм. провода Заводская электропроводка, мин. (UR) 10 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR) 0 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR) 10 AWG
Сертификат № (UR) E60693
Ток, разм. С 150 A
Номинальные характеристики IECEx/ATEX
Сертификат № (ATEX) DEMKO14ATEX1338U
Сертификат № (IECEX) IECEXULD14.0005U
Макс. напряжение (ATEX) 690 V
Ток (ATEX) 126 A
Поперечное сечение провода, макс. (ATEX) 50 mm2
Макс. напряжение (IECEX) 690 V
Ток (IECEX) 126 A
Поперечное сечение провода, макс. (IECEX) 50 mm2
Температурный диапазон вставки Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия
Обозначение EN 60079-7 Ex e II
Маркировка взрывозащиты Ex 2014/34/EU II 2 G D
2 зажимаемых провода (H05V/H07V) одинакового сечения (расчетное соединение)
Сечение подключаемого провода, многожильного, 2 зажимаемых провода, мин. 6 mm2
Сечение подключаемого провода, многожильного, 2 зажимаемых провода, макс. 16 mm2
Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин. 6 mm2
Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс. 16 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, мин. 6 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, 2 зажимаемых провода, макс. 16 mm2
Дополнительные технические данные
Вид монтажа зафиксированный
Количество одинаковых клемм 1
Открытые страницы закрытый
Проверенное на взрывозащищенность исполнение Нет
Указание по установке Непосредственный монтаж
Параметры системы
Исполнение Винтовое соединение, для привинчиваемой перемычки, закрытый
Требуется концевая пластина Нет
Количество независимых точек подключения 1
Количество уровней 1
Количество контактных гнезд на уровень 2
Количество потенциалов на уровень 1
Уровни с внутр. перемычками Нет
Соединение PE Нет
Монтажная рейка TS 35
Функция N Нет
Функция PE Нет
Функция PEN Да
Расчетные данные
Расчетное сечение 50 mm2
Номинальное напряжение 1 000 V
Номинальный ток 150 A
Ток при макс. проводнике 192 A
Нормы IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x 0,21 m?
Номинальное импульсное напряжение 8 кВ
Категория перенапряжения III
Степень загрязнения 3
Характеристики материала
Материал Материал Wemid
Цвет Темно-бежевый
Класс пожаростойкости UL 94 V-0
Зажимаемые провода (расчетное соединение)
Вид соединения Винтовое соединение
Диапазон размеров зажимаемых проводников, измерительное соединение, макс. 70 mm2
Диапазон размеров зажимаемых проводников, измерительное соединение, мин. 10 mm2
Длина зачистки изоляции 24 мм
Зажимной винт M 6
Калибровая пробка согласно 60 947-1 B10
Количество соединений 2
Момент затяжки, макс. 6 Nm
Момент затяжки, мин. 3,5 Nm
Направление соединения боковая
Поперечное сечение подключаемого провода AWG, макс. AWG 0
Поперечное сечение подключаемого провода AWG, мин. AWG 8
Размер лезвия S4 (DIN 6911)
Сечение подключаемого провода, гибкого, мин. 10 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, макс. 50 mm2
Сечение подключаемого провода, гибкого, с кабельными наконечниками DIN 46228/1, расчетное соединение, мин. 6 mm2
Сечение подключаемого провода, одножильного, макс. расчетное соединение 16 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, макс. 70 mm2
Сечение подключаемого проводника, многопроволочного, измерительное соединение, мин. 6 mm2
Сечение подключаемого проводника, тонкопроволочного, макс. 50 mm2
Сечение соединения проводов, твердое ядро, мин. утвержденное соединение 6 mm2
Информация о продукции
Текст указания - данные заказа 1000 В UL и CSA для групп использования B и C: может применяться с изолирующими DIN-рейками и при использовании перегородок WTW-EN.
Текст указания - технические данные Испытанное номинальное напряжение 1000 В пост. тока.
Текст указания - аксессуары Вспомогательное соединение для дополнительного провода "WZAD 50N", код заказа 1872720000 (до 10 мм?, 41 A). Перемычки, см. раздел "Принадлежности серии W".
Загрузки
Брошюра / каталог
CAT 1 TERM 16/17 EN
Одобрение / сертификат / документ о соответствии
CFAT_WDU 50N.pdf
IECEXULD14.0005U_e.pdf
DE_PT1001_20160418_805_ISSUE01.pdf
ACF-ATEX_4786180920
Пользовательская документация
NTI_ IECEx_WDU-WPE 50N.pdf
Технические данные EPLAN, WSCAD, Zuken E3.S
Классификация
ETIM 4.0 EC000897
ETIM 5.0 EC000897
ETIM 6.0 EC000897
ETIM30 EC000897
UNSPSC 30-21-18-11
eClass 5.1 27-14-11-20
eClass 6.2 27-14-11-20
eClass 7.1 27-14-11-20
eClass 8.1 27-14-11-20
eClass 9.0 27-14-11-20
eClass 9.1 27-14-11-20
Примечание по технике безопасности
Примечание по технике безопасности Safety Information
Сертификаты
Сертификаты CE CSA CURUSEX DEMKOATEX EAC GERMLLOYD IECEXULD INMETRO UR
ROHS Соответствовать
UL File Number Search E60693

Klippon® Connect с технологией винтовых клемм
Высокая надежность и разнообразие конструкций клеммных колодок с винтовыми соединениями упрощают проектирование и оптимизируют эксплуатационную безопасность.Klippon® Connect обеспечивает подтвержденное на практике соответствие широкому ряду различных требований.

Характеристики

Вес и габариты
Вес (грамм) 85
Прочие
Производитель Weidmuller
Наличие товара Под заказ Другие товары
Бренд Weidmuller
Страна производства Германия Другие товары
Минимальная норма отпуска 10.0000
Ед. изм. штук
Артикул 1820840000
Артикул производителя 1820840000
Модель WDU 50N
